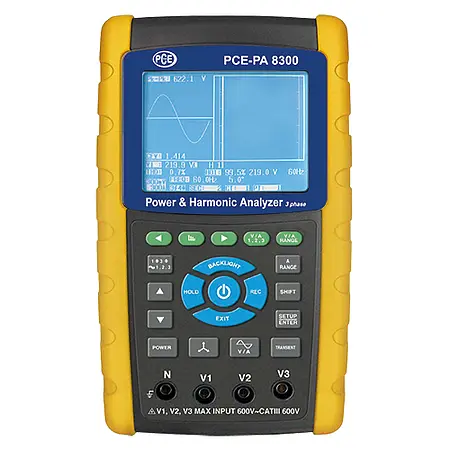

Data Logger PCE-PA 8300-2

Data Logger PCE-PA 8300-2

Kategori : Brand:

Data Logger PCE-PA 8300 adalah alat pengukur dan pencatat data listrik 3-fasa yang dilengkapi dengan tiga clamp arus dan layar LCD grafis untuk memudahkan pemantauan. Dengan memori SD card, alat ini mampu menyimpan data pengukuran daya semu, daya aktif, dan daya reaktif secara efisien. Keunggulannya terletak pada desain yang kokoh, pengoperasian yang mudah, serta kemampuan analisis harmonik dan kapasitas jaringan. Dilengkapi dengan tiga Rogowski coil fleksibel (hingga 3000 A AC), alat ini ideal untuk aplikasi di industri, pembangkit listrik, dan pemeliharaan sistem kelistrikan. Paket penjualan mencakup aksesori lengkap seperti adaptor, baterai, kabel pengaman, dan tas penyimpanan untuk mendukung penggunaan di lapangan.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

PCE-PA 8300 adalah data logger tiga fase yang dirancang untuk memenuhi kebutuhan pengukuran daya dan analisis harmonik di berbagai aplikasi industri. Alat ini dilengkapi dengan tiga clamp arus fleksibel berbasis Rogowski coil yang mampu mengukur arus AC hingga 3000 A dengan akurasi tinggi. Dengan layar LCD grafis dan memori SD card, perangkat ini memungkinkan pengguna menyimpan dan menganalisis data secara efisien. Fungsi utamanya mencakup pengukuran daya semu, daya efektif, dan daya reaktif, menjadikannya solusi komprehensif untuk pemantauan jaringan listrik.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran non-invasif menggunakan Rogowski coil yang fleksibel, memudahkan instalasi tanpa perlu memutus sirkuit. Data yang terekam dapat disimpan ke SD card untuk analisis lebih lanjut atau pelaporan, sementara tampilan grafis pada layar LCD memungkinkan pemantauan real-time. Perangkat ini telah melalui kalibrasi standar untuk memastikan keandalan hasil pengukuran dalam berbagai kondisi operasi. Kemampuannya dalam menganalisis harmonik membuatnya ideal untuk mendeteksi gangguan atau ketidakseimbangan pada sistem tenaga listrik.

Dalam industri manufaktur, PCE-PA 8300 sering digunakan untuk memantau konsumsi daya mesin produksi, mengoptimalkan efisiensi energi, dan memastikan kualitas pasokan listrik. Alat ini juga banyak diaplikasikan di sektor utilitas untuk mengevaluasi kapasitas jaringan distribusi atau mendiagnosis masalah seperti harmonik yang berlebihan. Fleksibilitas pengukuran dengan Rogowski coil memungkinkan penggunaan di lingkungan yang sempit atau sulit dijangkau. Dengan fitur-fitur ini, perangkat menjadi pilihan praktis bagi teknisi dan engineer yang membutuhkan alat multifungsi.

Desain PCE-PA 8300 menekankan kemudahan penggunaan tanpa mengorbankan performa teknis. Antarmuka yang intuitif dan pengoperasian berbasis baterai atau adaptor memungkinkan penggunaan di lapangan dengan mobilitas tinggi. Kelengkapan aksesori seperti alligator clip, kabel pengaman, dan tas khusus memastikan alat siap digunakan dalam berbagai skenario pengukuran. Selain itu, manual pengguna yang jelas membantu pengguna pemula memahami fitur-fitur canggihnya dengan cepat.

Keandalan PCE-PA 8300 didukung oleh konstruksi enclosure yang kokoh, cocok untuk lingkungan industri yang menuntut ketahanan tinggi. Kombinasi antara portabilitas dan kemampuan analisis mendalam menjadikannya investasi berharga bagi perusahaan yang ingin meningkatkan efisiensi operasional. Dengan akurasi tinggi dan fleksibilitas pengukuran, data logger ini tidak hanya memenuhi standar industri tetapi juga menyederhanakan proses pengambilan data yang kompleks. Alat ini adalah solusi terpadu untuk kebutuhan pemantauan daya, baik untuk aplikasi rutin maupun investigasi teknis mendalam. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 30 A … 3000 A AC (Set 2) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range Resolution Accuracy
10 V … 600 V (phase to neutral) 0.1 V ±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase 0.1 V ±(0.5 % + 0.5 V)
Current measurement (AC A) Set 2
Measurement range Resolution Accuracy
30 A 0.001 A (< 10 A)0.01 A (≥ 10 A) ±(0.5 % + 0.1 A)
300 A 0.01 A (< 10 A) 0.1 A (≥ 10 A) ±(0.5 % + 0.5 A)
3000 A 0.1 A (< 1000 A)1 A (≥ 1000 A) ±(0.5 A + 5 A)
Effective power
Measurement range Resolution Accuracy
0 KW … 9.999 KW 0.001 KW ±(1 % + 0.008 KW)
10 KW … 99.99 KW 0.01 KW ±(1 % + 0.08 KW)
100 KW … 999.9 KW 0.1 KW ±(1 % + 0.8 KW)
1 MW … 9.999 MW 0.001 MW ±(1 % + 0.008 MW)
Apparent Power
Measurement range Resolution Accuracy
0 KVA … 9.999 KVA 0.001 KVA ±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA 0.01 KVA ±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA 0.1 KVA ±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA 0.001 MVA ±(1 % + 0.008 MVA)
Reactive Power
Measurement range Resolution Accuracy
0 KVAR … 9.999 KVAR 0.001 KVAR ±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR 0.01 KVAR ±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR 0.1 KVAR ±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR 0.001 MVAR ±(1 % + 0.008 MVAR)
Active Energy
Measurement range Resolution Accuracy
0 KWH … 9.999 KWH 0.001 KWh ±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH 0.01 KWh ±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH 0.01 KWh ±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH 0.001 MMh ±(2 % + 0.008 MWh)
Apparent Energy
Measurement range Resolution Accuracy
0 KVARH … 9.999 KVARH 0.001 KVARh ± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH 0.01 KVARh ± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH 0.01 KVARh ± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH 0.001 MVARh ± (2 % + 0.008 MVARh)
Power Factor
Measurement range Resolution Accuracy
0 … 1 0.01 ± 0.04
Delay Angle
Measurement range Resolution Accuracy
-180° … +180° 0.1° ±1°
Frequency
Measurement range Resolution Accuracy
45 Hz … 65 Hz 0.1 Hz ± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range Resolution Accuracy
1 … 20th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order 0.001 … 1 A 0.1 % not specified
General specifications
Display 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards IEC1010CAT III 600V
Input resistance AC V 10 MOhm
Operating frequency of current clamp 40 Hz … 1 kHz
Tested operating frequency of current clamp 45 Hz … 65 Hz
Overload protection AC V AC A 720 V RMS 1300 A with current clamp
Data Storage SD memory card
Refresh interval 1 second
Data logging function logging with real-time speed on SD memory card
Record interval 2 … 7200 seconds
Data output (only for live display on computer) per USB or RS232, depending on connection cable
Operating temperature 0° C … +50° C / 32° F … 122° F
Surrounding humidity < 80 % RH8 x 1.5 V AA batteries
Voltage Supply 9 V adapter
Current Drain Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter 50 mm / 1.9 in
Weight Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x Data Logger PCE-PA 8300-23 x Flexible Rogowski coils (Set 2) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
