Electric Vehicle EV Tester / EV Test Instrument PCE-EVSE-KIT2

Electric Vehicle EV Tester / EV Test Instrument PCE-EVSE-KIT2

Kategori : Brand:

Alat penguji instalasi listrik yang kokoh dengan layar LCD warna TFT 3,5 inci, dirancang untuk mengukur resistansi isolasi, resistansi pentanahan, impedansi loop, tegangan, resistansi rendah, dan pengujian RCD. Dilengkapi fitur kamera untuk mendokumentasikan hasil pengukuran secara visual, memastikan instalasi listrik aman dan sesuai standar. Tampilan ganda dan simbol intuitif memudahkan pengoperasian, sementara pengukuran resistansi rendah hingga 2000 Ω memeriksa konduktor pentanahan dan pelindung. Alat ini mendukung pengujian isolasi dengan tegangan 125V hingga 1000V, ideal untuk mendeteksi arus bocor yang berpotensi bahaya. Termasuk adaptor EVSE untuk stasiun pengisian kendaraan listrik (tipe 1 dan 2), dilengkapi simulasi PP/CP dan koneksi Schuko. Cocok untuk inspeksi wallbox, dengan antarmuka laboratorium plug untuk pengukuran langsung. Paket mencakup alat penguji, kabel charger, tas transportasi,

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Alat ukur industri ini adalah solusi komprehensif untuk pengujian instalasi listrik dengan akurasi tinggi, dirancang untuk memenuhi kebutuhan teknis di berbagai sektor. Produk ini menggabungkan fungsi pengujian isolasi, tahanan pentanahan, impedansi loop, pengukuran tegangan, pengukuran tahanan rendah, serta uji RCD dalam satu perangkat yang kokoh. Dengan layar TFT warna 3,5 inci yang besar dan simbol intuitif, alat ini memudahkan pengguna dalam melakukan pengukuran cepat bahkan di kondisi lapangan yang menantang. Kemampuan dokumentasi foto terintegrasi memungkinkan pencatatan hasil pengukuran secara visual, sangat berguna untuk pelaporan dan analisis lebih lanjut.

Prinsip kerja alat ini didasarkan pada pengukuran parameter listrik kritis dengan kalibrasi standar internasional untuk memastikan keandalan data. Untuk pengujian isolasi, alat menghasilkan tegangan uji hingga 1000V dengan arus beban 1mA, mendeteksi kebocoran arus yang berpotensi menyebabkan bahaya kebakaran. Pada pengukuran tahanan rendah (0-2000Ω), alat ini mampu memverifikasi konduktor pentanahan dan rel equalisasi potensial dengan resolusi hingga 0,001Ω. Dual display dan sudut pandang lebar memungkinkan pembacaan hasil yang nyaman dari berbagai posisi, menjadikannya ideal untuk pekerjaan tim di lapangan.

Dalam aplikasi industri manufaktur, alat ini menjadi kunci untuk memastikan keselamatan instalasi listrik tetap dan sistem pentanahan. Kemampuannya menguji impedansi loop membantu memverifikasi kinerja proteksi arus pendek, sementara fitur RCD test memvalidasi fungsi pengaman arus sisa. Pengukuran tahanan isolasi yang presisi mencegah risiko kegagalan material akibat migrasi elektron atau panas berlebih. Produk ini sangat cocok untuk maintenance preventif di pabrik, pembangkit listrik, dan fasilitas industri dengan kebutuhan keandalan sistem elektrikal tinggi.

Fitur unggulan lainnya adalah EVSE adapter yang dirancang khusus untuk pengujian stasiun pengisian kendaraan listrik. Adapter ini menyediakan antarmuka lengkap untuk menguji soket Type 1 dan Type 2, termasuk simulasi sinyal CP dan PP untuk verifikasi komunikasi antara kendaraan dan charging station. Desainnya yang shock-proof dan penyediaan konektor laboratorium memungkinkan pengukuran parameter individual dengan mudah digunakan. Solusi ini menjawab tantangan pemeriksaan wallbox dan infrastruktur elektromobilitas yang semakin relevan di era transisi energi.

Kemasan produk mencakup perangkat utama, adapter EVSE, kabel pengisian tipe 1 dan 2, tas transportasi, serta manual instruksi lengkap. Dengan desain portabel dan baterai mandiri, alat ini siap digunakan di lokasi terpencil tanpa ketergantungan pada suplai jaringan. Kombinasi antara fungsionalitas lengkap dan antarmuka user-friendly membuatnya menjadi pilihan ideal untuk teknisi lapangan, inspektor keselamatan, maupun engineer di industri energi. Produk ini merepresentasikan standar baru dalam alat ukur instalasi listrik modern yang mengintegrasikan presisi, keandalan, dan adaptasi teknologi terkini. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– 3.5″ colour TFT LCD display- Loop resistance L-N, L-PE and N-PE- Adjustable FI test current- SD card and bluetooth- Dual display- Good / bad FI test- Low Ohm measurement- Up to 1000 V terminal voltage- Transport bag included in delivery- Direct connection for wallboxes- Adapter with type 1 and type 2 charging plugs- PE conductor test- Integrated Schuko socket

Installation Tester PCE-ITE 50
Isolation test
Terminal voltage Measuring range Resolution Accuracy Load current Short circuit current
125V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 125 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (4% + 5 digits)
400,1 … 1000 MΩ 1 MΩ ± (5% + 5 digits)
250V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 250 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (3% + 2 digits)
500V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 500 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (4% + 5 digits)
1000 V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (3% + 10 digits) 1-mA @ Last 1 MΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (4% + 5 digits)
Low Ohm
Measuring range Resolution Accuracy Max. open circuit voltage Overload protection
2,000 Ω 0.001 Ω ± (1.5% + 30 digits) 5.8V 250 Vrms
20,00 Ω 0.01 Ω ± (1.5% + 3 digits) 5.8V 250 Vrms
200,0 Ω 0.1 Ω ± (1.5% + 3 digits) 5.8V 250 Vrms
2000 Ω 1 Ω ± (1.5% + 5 digits) 5.8V 250 Vrms
Continuity tester
Measuring range Resolution Max. open circuit voltage Overload protection Short circuit current
2000 Ω 0.01 Ω 5.8V 250 Vrms >= 200-mA
Loop resistance
L-PE (Hi-Amp): Load current 4.0 A
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (4% + 4 digits)
10.0 … 99.9 Ω 0.1 Ω ± (4% + 4 digits)
100 … 999 Ω 1 Ω ± (4% + 4 digits)
L-PE (without tripping): Load current 15-mA
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (5% + 6 digits)
10.0 … 99.9 Ω 0.1 Ω ± (5% + 6 digits)
100 … 999 Ω 1 Ω ± (5% + 6 digits)
L-N: Load current 4.0 A
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (4% + 4 digits)
10.0 … 99.9 Ω 0.1 Ω ± (4% + 4 digits)
100 … 999 Ω 1 Ω ± (4% + 4 digits)
RCD Test
RCD (In) 10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A
Factors x 1/2, x1, x2, x5
Accuracy of the tripping time ± (1% + 1 ms)
Signal form of the test current Sine (AC), pulse (DC)
Tripping characteristics G and S
Release time 0° or 180°
Voltage range 194 … 260V AC (50/60 Hz)
Accuracy of current measurement ± (5% + 2 digits)
RCD Types Type A, Type B
Voltage measurement
Measuring range Resolution Accuracy
80…500 V AC/DC 1 V ± (2 % + 2 digits)
Frequency measurement
Measuring range Resolution Accuracy
45…65 Hz 1 Hz ±2 Hz
Grounding measurement
Measuring range Resolution Accuracy
0.00…99.99 Ω 0.01 Ω ± (2% + 30 digits)
100.0…999.9 Ω 0.1 Ω ± (2% + 6 digits)
1000…2000 Ω 1 Ω ± (2% + 6 digits)
General specifications
Power supply 8 x 1.2 … 1.5V AA batteries
Operating time ca. 15 h
Measurement category CAT III 600V
Protection class IP 65
Display 3.5″ TFT (320 x 240 Pixel)
Operating environment 0 … 45°C 0 … 95% rH, non condensing
Measurements 24.2 x 10.5 x 14.5 cm
Weight 1.56 kg / 3.4 lbs
EVSE Measuring Device PCE-EVSE-300
Functions
PE test (protective conductor) available, error
PP simulation (charging cable coding) open, 13 A, 20 A, 32 A, 63 A
CP simulation (communication line) A, B, C, D, error
Outputs (only for test purposes)
Measuring connections L1, L2, L3, N, PE
max. 250 / 430 V AC, 10 A
laboratory plug
Schuko connection max. 250 V AC, 10 A
Fuse from the Schuko connection fuse F 10 A / 250 V, 5 x 20 mm / 0.19 x 0.78″
CP signal output ± 12 V PWM
Further specifications
Input voltage 1 phase: 250 V AC / 3 phase 430 V AC,
50 / 60 Hz, max. 10 A
Charging cable connector Type 1 AC charging mode 3, compatible with IEC62196-1
Type 1 or SAE J1772 with vehicle connection
(Type 1, 5 pin, 1-phase)
Charging cable connector Type 2 AC charging mode 3, compatible with IEC62196-2
Type 1 or SAE J1772 with vehicle connection
(Type 2, 7 pin, 3-phase)
Measurement category CAT II 300 V
Protection class IP54
Pollution degree 2
Operating conditions 0 … 40 °C / 32 … 104 °F, 10 … 85% RH, non-condensing
Storage conditions -10 … 50 °C / 14 … 122 °F, 10 … 60% RH, non-condensing
Maximum working height max. 2000 m / 6561 ft
Dimensions (handheld only) 277 x 109 x 63 mm / 10.9 x 4.3 x 2.4″
Weight ca. 1 kg / 2.2 lb

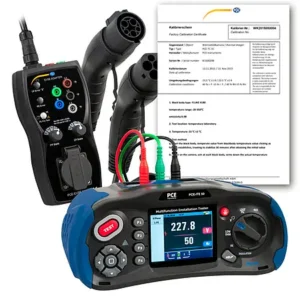

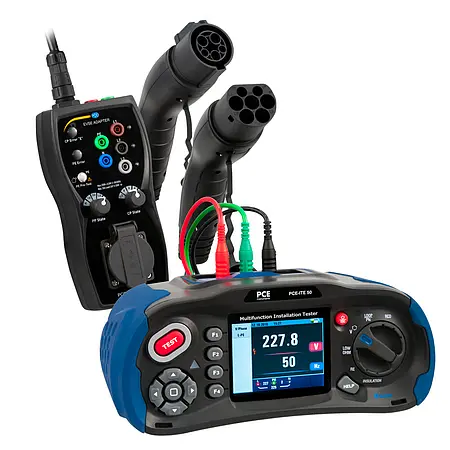

EV Test Instrument PCE-EVSE-KIT21 x EVSE Adapter PCE-EVSE 3001 x Installation Tester PCE-ITE 501 x Charging cable plug type 1 1 x Charging cable plug type 2 1 x Transport bag1 x Instruction manual1 x Test leads1 x Transport case
