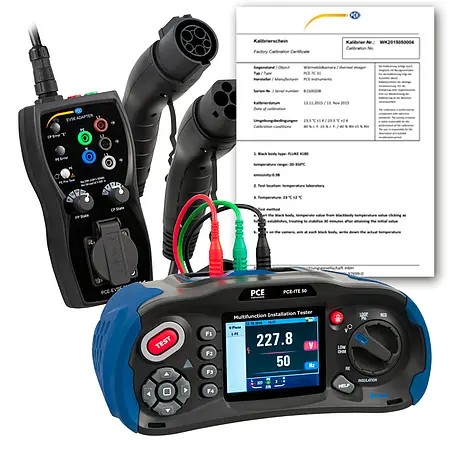

Electric Vehicle EV Tester / EV Test PCE-EVSE-KIT2-ICA incl ISO Cal Certificate

Electric Vehicle EV Tester / EV Test PCE-EVSE-KIT2-ICA incl ISO Cal Certificate

Kategori : Brand:

Alat uji instalasi yang kokoh dengan layar LCD TFT warna 3,5 inci ini dirancang untuk mengukur resistansi isolasi, resistansi pentanahan, impedansi loop, tegangan, resistansi rendah, dan pengujian RCD. Dilengkapi fitur kamera untuk mendokumentasikan hasil pengukuran, alat ini memastikan instalasi listrik berfungsi dengan aman dan benar. Tampilan ganda dan simbol intuitif memudahkan pengoperasian, sementara pengukuran resistansi rendah (0-2000 Ω) ideal untuk memeriksa konduktor pentanahan dan pelindung. Alat ini juga mendukung pengujian stasiun pengisian EV dengan adapter EVSE yang mencakup simulasi CP/PP dan koneksi Schuko. Dilengkapi sertifikat kalibrasi ISO, produk ini cocok untuk teknisi listrik, inspeksi instalasi, dan pemeliharaan sistem kelistrikan.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Alat uji instalasi ini adalah solusi komprehensif untuk pengukuran parameter kelistrikan dengan akurasi tinggi, dirancang khusus untuk memenuhi kebutuhan industri manufaktur dan sektor teknik elektro. Produk ini menggabungkan berbagai fungsi pengujian seperti resistansi isolasi, resistansi pentanahan, impedansi loop, pengukuran tegangan, pengukuran resistansi rendah, serta uji RCD dalam satu perangkat. Dengan layar TFT warna 3,5 inci yang besar dan simbol intuitif, alat ini memudahkan pengguna dalam melakukan pengukuran secara efisien bahkan di lingkungan kerja yang menantang. Fitur unggulannya termasuk kemampuan dokumentasi foto terintegrasi, memungkinkan pencatatan hasil pengukuran secara visual untuk pelaporan yang lebih lengkap.

Prinsip kerja alat ini didasarkan pada penerapan tegangan uji yang dapat disesuaikan (125V, 250V, 500V, atau 1000V) untuk mengukur resistansi isolasi, mendeteksi arus bocor yang berpotensi menyebabkan bahaya kebakaran. Untuk pengukuran resistansi rendah, alat ini menggunakan teknologi presisi dengan rentang 0-2000 Ω dan resolusi hingga 0,001 Ω, ideal untuk memverifikasi konduktor pentanahan dan rel equalisasi potensial. Kalibrasi standar ISO yang disertakan menjamin keandalan hasil pengukuran, sementara desain portabelnya memungkinkan penggunaan tanpa tergantung pada pasokan listrik utama.

Dalam aplikasi industri, alat ini sangat penting untuk memastikan keselamatan instalasi listrik tetap dan memenuhi standar regulasi. Misalnya, pengukuran impedansi loop membantu mengidentifikasi risiko hubung singkat, sementara uji RCD memverifikasi kinerja perangkat proteksi arus sisa. Sektor manufaktur mengandalkan alat ini untuk pemeliharaan preventif, meminimalkan downtime akibat gangguan listrik. Kemampuan pengujiannya yang luas juga cocok untuk aplikasi di pembangkit listrik, gedung komersial, dan infrastruktur transportasi.

Produk ini dilengkapi dengan EVSE adapter khusus untuk menguji stasiun pengisian kendaraan listrik (wallbox), menawarkan simulasi CP/PP dan koneksi Schuko. Adapter ini memungkinkan pengukuran isolasi dan verifikasi fungsi proteksi pada charging station, dengan antarmuka laboratorium plug untuk mengakses semua saluran secara individual. Fitur ini semakin relevan seiring berkembangnya elektrifikasi transportasi, menjadikan alat ini solusi futuristik untuk industri otomotif dan energi terbarukan.

Dikirim dalam paket lengkap termasuk kabel pengisian tipe 1 dan 2, tas transportasi, serta manual instruksi, alat ini siap digunakan langsung di lapangan. Desainnya yang kokoh dan antarmuka mudah digunakan membuatnya cocok untuk teknisi pemula maupun profesional. Dengan kombinasi fitur canggih dan portabilitas, produk ini tidak hanya meningkatkan efisiensi kerja tetapi juga menjamin kepatuhan terhadap standar keselamatan internasional, menjadikannya investasi berharga untuk berbagai aplikasi industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– 3.5″ colour TFT LCD display- Loop resistance L-N, L-PE and N-PE- Adjustable FI test current- SD card and bluetooth- Dual display- Good / bad FI test- Low Ohm measurement- Up to 1000 V terminal voltage- Transport bag included in delivery- Direct connection for wallboxes- Adapter with type 1 and type 2 charging plugs- PE conductor test- Integrated Schuko socket

Installation Tester PCE-ITE 50
Isolation test
Terminal voltage Measuring range Resolution Accuracy Load current Short circuit current
125V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 125 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (4% + 5 digits)
400,1 … 1000 MΩ 1 MΩ ± (5% + 5 digits)
250V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 250 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (3% + 2 digits)
500V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (2% + 10 digits) 1-mA @ Last 500 kΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (4% + 5 digits)
1000 V (0 … 10 %) 0,125 … 4 MΩ 0.001 MΩ ± (3% + 10 digits) 1-mA @ Last 1 MΩ <= 1-mA
4,001 … 40 MΩ 0.01 MΩ ± (2% + 10 digits)
40,01 … 400 MΩ 0.1 MΩ ± (3% + 2 digits)
400,1 … 1000 MΩ 1 MΩ ± (4% + 5 digits)
Low Ohm
Measuring range Resolution Accuracy Max. open circuit voltage Overload protection
2,000 Ω 0.001 Ω ± (1.5% + 30 digits) 5.8V 250 Vrms
20,00 Ω 0.01 Ω ± (1.5% + 3 digits) 5.8V 250 Vrms
200,0 Ω 0.1 Ω ± (1.5% + 3 digits) 5.8V 250 Vrms
2000 Ω 1 Ω ± (1.5% + 5 digits) 5.8V 250 Vrms
Continuity tester
Measuring range Resolution Max. open circuit voltage Overload protection Short circuit current
2000 Ω 0.01 Ω 5.8V 250 Vrms >= 200-mA
Loop resistance
L-PE (Hi-Amp): Load current 4.0 A
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (4% + 4 digits)
10.0 … 99.9 Ω 0.1 Ω ± (4% + 4 digits)
100 … 999 Ω 1 Ω ± (4% + 4 digits)
L-PE (without tripping): Load current 15-mA
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (5% + 6 digits)
10.0 … 99.9 Ω 0.1 Ω ± (5% + 6 digits)
100 … 999 Ω 1 Ω ± (5% + 6 digits)
L-N: Load current 4.0 A
Measuring range Resolution Accuracy
0.23 … 9.99 Ω 0.01 Ω ± (4% + 4 digits)
10.0 … 99.9 Ω 0.1 Ω ± (4% + 4 digits)
100 … 999 Ω 1 Ω ± (4% + 4 digits)
RCD Test
RCD (In) 10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A
Factors x 1/2, x1, x2, x5
Accuracy of the tripping time ± (1% + 1 ms)
Signal form of the test current Sine (AC), pulse (DC)
Tripping characteristics G and S
Release time 0° or 180°
Voltage range 194 … 260V AC (50/60 Hz)
Accuracy of current measurement ± (5% + 2 digits)
RCD Types Type A, Type B
Voltage measurement
Measuring range Resolution Accuracy
80…500 V AC/DC 1 V ± (2 % + 2 digits)
Frequency measurement
Measuring range Resolution Accuracy
45…65 Hz 1 Hz ±2 Hz
Grounding measurement
Measuring range Resolution Accuracy
0.00…99.99 Ω 0.01 Ω ± (2% + 30 digits)
100.0…999.9 Ω 0.1 Ω ± (2% + 6 digits)
1000…2000 Ω 1 Ω ± (2% + 6 digits)
General specifications
Power supply 8 x 1.2 … 1.5V AA batteries
Operating time ca. 15 h
Measurement category CAT III 600V
Protection class IP 65
Display 3.5″ TFT (320 x 240 Pixel)
Operating environment 0 … 45°C 0 … 95% rH, non condensing
Measurements 24.2 x 10.5 x 14.5 cm
Weight 1.56 kg / 3.4 lbs
EVSE Measuring Device PCE-EVSE-300
Functions
PE test (protective conductor) available, error
PP simulation (charging cable coding) open, 13 A, 20 A, 32 A, 63 A
CP simulation (communication line) A, B, C, D, error
Outputs (only for test purposes)
Measuring connections L1, L2, L3, N, PE
max. 250 / 430 V AC, 10 A
laboratory plug
Schuko connection max. 250 V AC, 10 A
Fuse from the Schuko connection fuse F 10 A / 250 V, 5 x 20 mm / 0.19 x 0.78″
CP signal output ± 12 V PWM
Further specifications
Input voltage 1 phase: 250 V AC / 3 phase 430 V AC,
50 / 60 Hz, max. 10 A
Charging cable connector Type 1 AC charging mode 3, compatible with IEC62196-1
Type 1 or SAE J1772 with vehicle connection
(Type 1, 5 pin, 1-phase)
Charging cable connector Type 2 AC charging mode 3, compatible with IEC62196-2
Type 1 or SAE J1772 with vehicle connection
(Type 2, 7 pin, 3-phase)
Measurement category CAT II 300 V
Protection class IP54
Pollution degree 2
Operating conditions 0 … 40 °C / 32 … 104 °F, 10 … 85% RH, non-condensing
Storage conditions -10 … 50 °C / 14 … 122 °F, 10 … 60% RH, non-condensing
Maximum working height max. 2000 m / 6561 ft
Dimensions (handheld only) 277 x 109 x 63 mm / 10.9 x 4.3 x 2.4″
Weight ca. 1 kg / 2.2 lb

EVSE Measuring Device PCE-EVSE-KIT21 x EVSE Adapter PCE-EVSE 3001 x Installation Tester PCE-ITE 501 x Charging cable plug type 1 1 x Charging cable plug type 2 1 x Transport bag1 x Instruction manual1 x Test leads1 x Transport case1 x ISO Calibration Certificate (calibration is only for the Installation Tester in the kit!)
