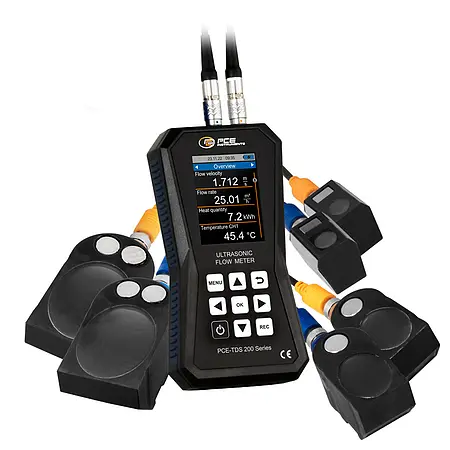

Handheld Ultrasonic Flow Meter PCE-TDS 200 SML

Ultrasonic flowmeter PCE-TDS 200 SML adalah alat ukur aliran yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis pipa. Alat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media cair atau gas dan menganalisis perbedaan waktu tempuh untuk menghitung kecepatan aliran. Dengan kemampuan mengukur rentang ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi di industri manufaktur, utilitas, dan sistem HVAC. Fitur instalasi yang mudah digunakan, termasuk panduan visual untuk penempatan sensor, memastikan pengukuran yang konsisten dan andal.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data pengukuran hingga 10 juta titik pada memori internal 32 GB. Pengguna dapat mengatur interval penyimpanan dari 1 detik hingga 12 jam, memungkinkan pemantauan jangka panjang dengan fleksibilitas tinggi. Data yang terekam dapat dianalisis melalui perangkat lunak khusus, yang menampilkan hasil dalam bentuk tabel, grafik, atau laporan PDF. Selain itu, alat ini mendukung ekspor data dalam format .csv untuk pengolahan lebih lanjut, menjadikannya solusi ideal untuk kontrol kualitas dan pelaporan di lingkungan industri.

Flowmeter ini juga dilengkapi dengan fitur penghitungan jumlah panas, yang membutuhkan tambahan termokopel untuk mengukur perbedaan suhu antara aliran masuk dan keluar. Dengan menggabungkan data kecepatan aliran dan suhu, alat ini dapat menghitung nilai panas sekaligus biaya per unit, sangat berguna untuk inspeksi sistem pemanas atau pendingin. Layar LC 2,8 inci yang jelas memudahkan pembacaan hasil pengukuran langsung di lapangan. Opsi kalibrasi standar seperti DAkkS atau ISO tersedia untuk memastikan kepatuhan terhadap regulasi industri.

Tersedia tiga jenis sensor yang disesuaikan dengan diameter pipa berbeda, mulai dari DN 15 hingga DN 6000, memastikan kompatibilitas dengan berbagai aplikasi. Sensor kecil (PCE-TDS 200 S) ideal untuk pipa berukuran sempit, sedangkan sensor besar (PCE-TDS 200 L) dirancang untuk pipa berkapasitas tinggi. Semua sensor memiliki ketahanan suhu -30 hingga 160°C dan dapat dipasang menggunakan magnet atau kabel ties yang dapat dilepas. Kemudahan instalasi ini membuat alat ini cocok untuk penggunaan di lokasi yang sulit dijangkau.

Produk ini dilengkapi dengan paket lengkap termasuk sensor, kabel, gel ultrasonik, dan casing plastik untuk penyimpanan aman. Dengan kombinasi fitur canggih dan antarmuka yang intuitif, ultrasonic flowmeter PCE-TDS 200 SML menjadi pilihan tepat untuk profesional yang membutuhkan alat ukur andal di industri manufaktur, pengolahan air, atau energi. Akurasi tinggi, dukungan kalibrasi standar, dan desain yang mudah digunakan menjadikannya investasi berharga untuk optimasi proses dan efisiensi operasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200 SML1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
