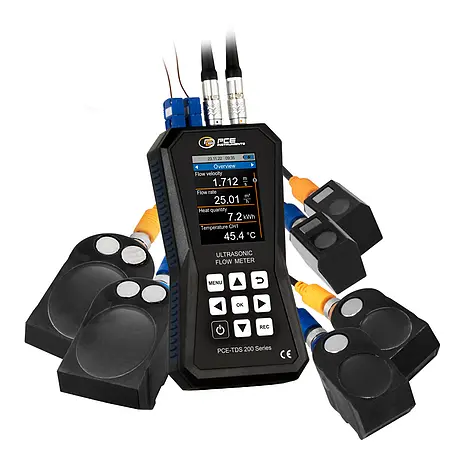

Handheld Ultrasonic Flow Meter PCE-TDS 200+ SML with heat meter

Ultrasonic flowmeter PCE-TDS+ 200 SML adalah alat ukur aliran dengan akurasi tinggi yang dirancang untuk mengukur kecepatan, volume, dan aliran panas dalam berbagai media cair. Prinsip kerjanya menggunakan teknologi ultrasonik dengan metode transit-time, di mana sensor memancarkan gelombang ultrasonik melalui pipa dan mengukur perbedaan waktu tempuh antara aliran searah dan berlawanan arah. Alat ini cocok untuk industri manufaktur, utilitas air, serta sistem pemanas dan pendingin, karena mampu bekerja pada pipa dengan diameter beragam dari DN 15 hingga DN 6000.

Dilengkapi dengan memori internal 32 GB, flowmeter ini dapat menyimpan hingga 10 juta titik pengukuran dengan interval yang dapat disesuaikan dari 1 detik hingga 12 jam. Reproduksibilitas ±0,5% dan akurasi hingga ±1,5% f.s. menjadikannya solusi andal untuk monitoring jangka panjang. Fitur data logger memungkinkan pengguna merekam dan menganalisis data dalam bentuk tabel atau grafik melalui software khusus, yang juga mendukung ekspor data ke format .csv atau laporan PDF. Kemudahan operasi ditunjang oleh layar LC 2,8″ yang jelas dan antarmuka intuitif.

Flowmeter ini menyertakan tiga pasang sensor (S, M, L) yang dirancang untuk pipa berukuran kecil hingga sangat besar, dengan ketahanan suhu -30 hingga 160°C. Sensor dilengkapi magnet atau pengikat kabel untuk pemasangan cepat di pipa feromagnetik maupun non-feromagnetik. Untuk aplikasi pengukuran panas, alat dapat diintegrasikan dengan termokopel tambahan guna menghitung perbedaan suhu antara aliran masuk dan keluar, sekaligus menampilkan biaya per unit energi.

Kemudahan digunakan semakin ditingkatkan dengan adanya alat bantu instalasi yang memandu penempatan sensor secara optimal melalui tampilan visual kualitas sinyal dan jarak antar-sensor. Fitur alarm dapat disetel untuk memberi peringatan jika nilai pengukuran melebihi batas yang ditentukan. Sebagai opsi, produk ini tersedia dengan sertifikat kalibrasi standar DAkkS atau ISO, memastikan kepatuhan terhadap standar industri yang ketat.

Dalam pengiriman, pelanggan menerima paket lengkap termasuk flowmeter, sensor, termokopel, gel ultrasonik, kabel, dan casing plastik untuk penyimpanan aman. Aplikasi utamanya meliputi audit energi, kontrol proses di industri kimia, serta pemantauan distribusi air atau cairan lainnya. Dengan kombinasi fleksibilitas, presisi, dan fitur canggih, PCE-TDS+ 200 SML menjadi investasi ideal untuk kebutuhan pengukuran aliran yang menuntut keandalan dan akurasi tinggi dalam lingkungan industri yang menantang. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS+ 200 SML1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
