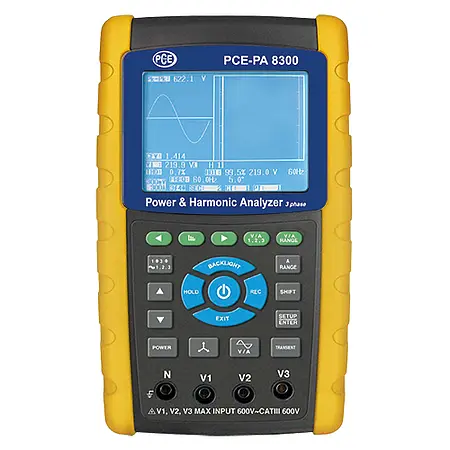

HVAC Meter PCE-PA 8300-1

HVAC Meter PCE-PA 8300-1

Kategori : Brand:

PCE-PA 8300 HVAC Meter adalah alat ukur daya dan analisis harmonik yang ideal untuk sistem 3-phase dengan akurasi tinggi. Dilengkapi dengan 3 clamp arus hingga 1200 A AC, layar LCD grafis, dan memori SD card untuk penyimpanan data. Alat ini mampu mengukur daya semu, efektif, dan reaktif, serta menganalisis kapasitas jaringan dengan mudah. Desainnya yang kokoh dan antarmuka yang user-friendly membuatnya cocok untuk aplikasi di industri HVAC, pemeliharaan listrik, dan pengujian sistem daya. Paket penjualan mencakup clamp arus, adaptor, baterai, dan aksesori lengkap untuk penggunaan langsung. Solusi praktis bagi profesional yang membutuhkan alat andal untuk pemantauan dan analisis daya.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

PCE-PA 8300 HVAC Meter adalah alat ukur industri yang dirancang untuk analisis daya dan harmonik pada sistem tiga fase dengan akurasi tinggi. Alat ini dilengkapi dengan tiga clamp arus yang mampu mengukur hingga 1200 A AC, memungkinkan pengguna melakukan pengukuran daya semu, daya efektif, dan daya reaktif secara simultan. Prinsip kerjanya didasarkan pada pengambilan sampel sinyal listrik dan analisis harmonik untuk memastikan data yang dihasilkan sesuai dengan kalibrasi standar internasional. Dengan fitur ini, alat ini sangat cocok untuk aplikasi di industri manufaktur yang memerlukan pemantauan konsumsi daya dan kualitas listrik.

Desain PCE-PA 8300 HVAC Meter menonjolkan kemudahan penggunaan dengan layar LCD grafis yang jelas dan antarmuka yang intuitif. Alat ini juga dilengkapi dengan slot memori SD untuk menyimpan data pengukuran, memudahkan analisis lebih lanjut atau pelaporan. Selain itu, daya dapat dioperasikan menggunakan baterai AA atau adaptor 9 V, memberikan fleksibilitas dalam penggunaan di lapangan. Fitur-fitur ini menjadikannya solusi ideal untuk teknisi dan insinyur yang bekerja di lingkungan industri dengan tuntutan efisiensi dan keandalan tinggi.

Aplikasi utama PCE-PA 8300 HVAC Meter meliputi pemantauan kapasitas jaringan, analisis harmonik, serta evaluasi kinerja sistem HVAC dalam skala besar. Alat ini sering digunakan di pabrik, pembangkit listrik, dan fasilitas komersial untuk memastikan stabilitas pasokan listrik dan mendeteksi anomali seperti ketidakseimbangan beban. Kemampuannya mengukur parameter listrik secara komprehensif membuatnya menjadi alat yang sangat berharga dalam optimasi energi dan pemeliharaan preventif.

Dari segi kelengkapan, produk ini dilengkapi dengan tiga clamp arus, klip buaya berinsulasi, kabel penguji keselamatan, serta tas pembawa untuk memudahkan transportasi. Pengguna juga mendapatkan kartu memori SD dan manual panduan yang lengkap, memastikan proses setup dan operasional berjalan lancar. Dengan semua fitur dan aksesori ini, PCE-PA 8300 HVAC Meter siap digunakan langsung di lapangan tanpa memerlukan tambahan perangkat pendukung.

Keandalan dan akurasi tinggi PCE-PA 8300 HVAC Meter menjadikannya pilihan utama bagi profesional di industri manufaktur dan utilitas listrik. Alat ini tidak hanya membantu mengidentifikasi masalah jaringan secara cepat tetapi juga mendukung keputusan berbasis data untuk meningkatkan efisiensi operasional. Dengan desain yang kokoh dan fungsionalitas lengkap, produk ini merupakan investasi jangka panjang untuk memastikan kinerja sistem listrik tetap optimal. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 20 A … 1200 A AC (Set 1) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range Resolution Accuracy
10 V … 600 V (phase to neutral) 0.1 V ±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase 0.1 V ±(0.5 % + 0.5 V)
Current Measurement (AC A) Set 1
Measurement Range Resolution Accuracy
20 A 0.001 A (< 10 A) 0.01 A (≥ 10 A) ± (0.5 % + 0.1 A)
200 A 0.01 A (< 100 A) 0.1 A (≥ 100 A) ± (0.5 % + 0.5 A)
1200 A 0.1 A (< 1000 A) 1 A (≥ 1000 A) ± (0.5 A + 5 A)
Effective power
Measurement range Resolution Accuracy
0 KW … 9.999 KW 0.001 KW ±(1 % + 0.008 KW)
10 KW … 99.99 KW 0.01 KW ±(1 % + 0.08 KW)
100 KW … 999.9 KW 0.1 KW ±(1 % + 0.8 KW)
1 MW … 9.999 MW 0.001 MW ±(1 % + 0.008 MW)
Apparent Power
Measurement range Resolution Accuracy
0 KVA … 9.999 KVA 0.001 KVA ±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA 0.01 KVA ±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA 0.1 KVA ±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA 0.001 MVA ±(1 % + 0.008 MVA)
Reactive Power
Measurement range Resolution Accuracy
0 KVAR … 9.999 KVAR 0.001 KVAR ±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR 0.01 KVAR ±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR 0.1 KVAR ±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR 0.001 MVAR ±(1 % + 0.008 MVAR)
Active Energy
Measurement range Resolution Accuracy
0 KWH … 9.999 KWH 0.001 KWh ±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH 0.01 KWh ±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH 0.01 KWh ±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH 0.001 MMh ±(2 % + 0.008 MWh)
Apparent Energy
Measurement range Resolution Accuracy
0 KVARH … 9.999 KVARH 0.001 KVARh ± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH 0.01 KVARh ± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH 0.01 KVARh ± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH 0.001 MVARh ± (2 % + 0.008 MVARh)
Power Factor
Measurement range Resolution Accuracy
0 … 1 0.01 ± 0.04
Delay Angle
Measurement range Resolution Accuracy
-180° … +180° 0.1° ±1°
Frequency
Measurement range Resolution Accuracy
45 Hz … 65 Hz 0.1 Hz ± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range Resolution Accuracy
1 … 20th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order 0.001 … 1 A 0.1 % not specified
General specifications
Display 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards IEC1010CAT III 600V
Input resistance AC V 10 MOhm
Operating frequency of current clamp 40 Hz … 1 kHz
Tested operating frequency of current clamp 45 Hz … 65 Hz
Overload protection AC V AC A 720 V RMS 1300 A with current clamp
Data Storage SD memory card
Refresh interval 1 second
Data logging function logging with real-time speed on SD memory card
Record interval 2 … 7200 seconds
Data output (only for live display on computer) per USB or RS232, depending on connection cable
Operating temperature 0° C … +50° C / 32° F … 122° F
Surrounding humidity < 80 % RH8 x 1.5 V AA batteries
Voltage Supply 9 V adapter
Current Drain Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter 50 mm / 1.9 in
Weight Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 HVAC Meter 3 x Current clamps (Set 1) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
