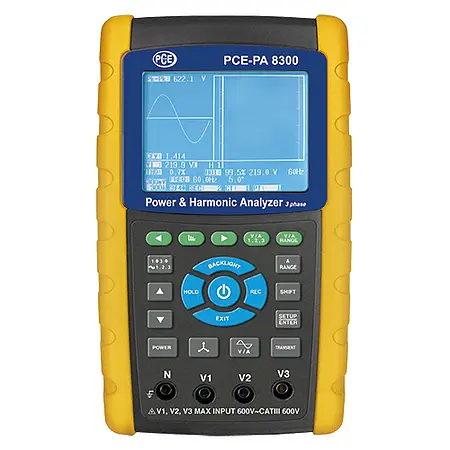

HVAC Meter PCE-PA 8300-2

HVAC Meter PCE-PA 8300-2

Kategori : Brand:

PCE-PA 8300 adalah alat ukur HVAC yang dirancang untuk analisis daya dan harmonik serta pengukuran kapasitas jaringan dengan presisi tinggi. Alat ini dilengkapi dengan tampilan LCD grafis, memori SD card, dan kemampuan mengukur daya semu, efektif, serta reaktif dalam sistem 3-fasa. Keunggulannya mencakup bodi yang kokoh, tiga sensor Rogowski fleksibel (hingga 3000 A AC), dan kemudahan penggunaan untuk berbagai aplikasi industri. Ideal untuk pemantauan efisiensi energi, pemeliharaan sistem HVAC, atau analisis kualitas daya. Paket lengkapnya mencakup aksesori seperti klip buaya, adaptor, baterai, dan tas penyimpanan untuk mendukung pekerjaan lapangan.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

PCE-PA 8300 HVAC Meter adalah alat ukur industri yang dirancang untuk analisis daya dan harmonik pada sistem tiga fase dengan akurasi tinggi. Alat ini dilengkapi dengan tiga clamp arus fleksibel berbasis Rogowski coil yang mampu mengukur arus hingga 3000 A AC, menjadikannya ideal untuk aplikasi di industri manufaktur dan sistem HVAC. Dengan layar LCD grafis yang jelas dan memori SD card, pengguna dapat menyimpan data pengukuran untuk analisis lebih lanjut. Fitur pengukuran daya semu, efektif, dan reaktif memungkinkan pemantauan kinerja sistem secara komprehensif.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran parameter listrik seperti tegangan, arus, dan faktor daya menggunakan sensor berkualitas tinggi yang telah melalui kalibrasi standar. Rogowski coil yang fleksibel memudahkan instalasi di kabel berukuran besar tanpa perlu memutus sirkuit, sehingga meningkatkan efisiensi pengukuran. Data yang terkumpul dapat langsung ditampilkan di layar atau disimpan ke SD card untuk pelaporan dan evaluasi. Kemampuan analisis harmoniknya membantu mengidentifikasi distorsi pada jaringan listrik, yang sangat penting untuk menjaga stabilitas sistem.

Aplikasi utama alat ini mencakup pemantauan kapasitas jaringan, analisis efisiensi energi, dan pemecahan masalah pada sistem tiga fase di industri manufaktur. Penggunaannya juga meluas ke sektor utilitas dan konstruksi, di mana pengukuran daya yang akurat dan andal sangat dibutuhkan. Dengan antarmuka yang mudah digunakan, teknisi dapat dengan cepat mengoperasikan alat ini bahkan di lingkungan kerja yang menantang. Fitur portabilitasnya didukung oleh baterai AA atau adaptor listrik, memastikan fleksibilitas penggunaan di lapangan.

PCE-PA 8300 tidak hanya mengukur parameter dasar seperti tegangan dan arus, tetapi juga menyediakan analisis mendalam seperti unbalance, flicker, dan harmonik hingga orde ke-50. Hal ini membuatnya menjadi solusi lengkap untuk diagnostik sistem tenaga. Keandalan alat ini diperkuat oleh casing yang kokoh dan perlengkapan lengkap termasuk klip buaya berinsulasi dan kabel pengaman. Dengan demikian, alat ini cocok untuk penggunaan jangka panjang di lingkungan industri yang menuntut ketahanan tinggi.

Dilengkapi dengan manual pengguna yang jelas dan case pelindung, PCE-PA 8300 siap digunakan langsung di lapangan. Kombinasi antara akurasi tinggi, kemudahan penggunaan, dan fitur canggih menjadikannya pilihan ideal bagi profesional di bidang energi dan utilitas. Alat ini tidak hanya membantu mengoptimalkan konsumsi daya tetapi juga memastikan kepatuhan terhadap standar kualitas listrik. Dengan demikian, investasi dalam alat ini akan memberikan nilai tambah signifikan bagi operasional industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 30 A … 3000 A AC (Set 2) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range Resolution Accuracy
10 V … 600 V (phase to neutral) 0.1 V ±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase 0.1 V ±(0.5 % + 0.5 V)
Current measurement (AC A) Set 2
Measurement range Resolution Accuracy
30 A 0.001 A (< 10 A)0.01 A (≥ 10 A) ±(0.5 % + 0.1 A)
300 A 0.01 A (< 10 A) 0.1 A (≥ 10 A) ±(0.5 % + 0.5 A)
3000 A 0.1 A (< 1000 A)1 A (≥ 1000 A) ±(0.5 A + 5 A)
Effective power
Measurement range Resolution Accuracy
0 KW … 9.999 KW 0.001 KW ±(1 % + 0.008 KW)
10 KW … 99.99 KW 0.01 KW ±(1 % + 0.08 KW)
100 KW … 999.9 KW 0.1 KW ±(1 % + 0.8 KW)
1 MW … 9.999 MW 0.001 MW ±(1 % + 0.008 MW)
Apparent Power
Measurement range Resolution Accuracy
0 KVA … 9.999 KVA 0.001 KVA ±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA 0.01 KVA ±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA 0.1 KVA ±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA 0.001 MVA ±(1 % + 0.008 MVA)
Reactive Power
Measurement range Resolution Accuracy
0 KVAR … 9.999 KVAR 0.001 KVAR ±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR 0.01 KVAR ±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR 0.1 KVAR ±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR 0.001 MVAR ±(1 % + 0.008 MVAR)
Active Energy
Measurement range Resolution Accuracy
0 KWH … 9.999 KWH 0.001 KWh ±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH 0.01 KWh ±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH 0.01 KWh ±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH 0.001 MMh ±(2 % + 0.008 MWh)
Apparent Energy
Measurement range Resolution Accuracy
0 KVARH … 9.999 KVARH 0.001 KVARh ± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH 0.01 KVARh ± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH 0.01 KVARh ± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH 0.001 MVARh ± (2 % + 0.008 MVARh)
Power Factor
Measurement range Resolution Accuracy
0 … 1 0.01 ± 0.04
Delay Angle
Measurement range Resolution Accuracy
-180° … +180° 0.1° ±1°
Frequency
Measurement range Resolution Accuracy
45 Hz … 65 Hz 0.1 Hz ± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range Resolution Accuracy
1 … 20th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order 0.001 … 1 A 0.1 % not specified
General specifications
Display 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards IEC1010CAT III 600V
Input resistance AC V 10 MOhm
Operating frequency of current clamp 40 Hz … 1 kHz
Tested operating frequency of current clamp 45 Hz … 65 Hz
Overload protection AC V AC A 720 V RMS 1300 A with current clamp
Data Storage SD memory card
Refresh interval 1 second
Data logging function logging with real-time speed on SD memory card
Record interval 2 … 7200 seconds
Data output (only for live display on computer) per USB or RS232, depending on connection cable
Operating temperature 0° C … +50° C / 32° F … 122° F
Surrounding humidity < 80 % RH8 x 1.5 V AA batteries
Voltage Supply 9 V adapter
Current Drain Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter 50 mm / 1.9 in
Weight Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 HVAC Meter3 x Flexible Rogowski coils (Set 2) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
