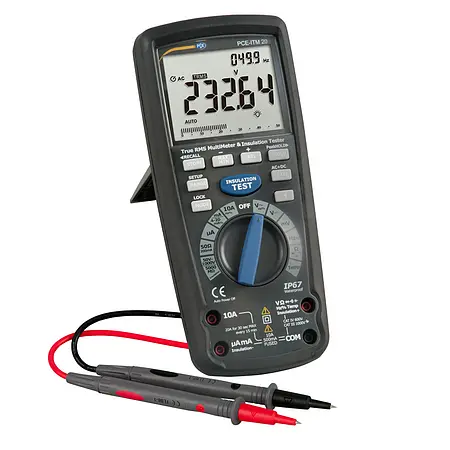

Isolation Meter PCE-ITM 20

Isolation Meter PCE-ITM 20

Kategori : Brand:

Isolation Meter PCE-ITM 20 adalah multimeter serbaguna yang dilengkapi dengan fungsi insulation tester untuk mengukur resistansi isolasi hingga 5000 MΩ dengan tegangan uji hingga 1000 V. Alat ini juga mampu mengukur tegangan, arus, resistansi, frekuensi, kapasitansi, dan suhu menggunakan termokopel bawaan. Fitur autorange memudahkan pengoperasian, sementara layar LCD besar dengan backlight memastikan pembacaan yang jelas. Keunggulan utama terletak pada kemampuan mengukur nilai PI dan DAR secara langsung, serta memori internal untuk menyimpan data yang dapat ditransfer ke PC via USB nirkabel. Dengan proteksi CAT IV 600 V dan sertifikasi IP67, alat ini ideal untuk aplikasi di industri, pemeliharaan listrik, dan pengujian instalasi. Paket penjualan mencakup aksesori lengkap seperti kabel uji, termokopel tipe K, dan adaptor nirkabel.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Isolation Meter PCE-ITM 20 adalah alat ukur serbaguna yang menggabungkan fungsi multimeter dan insulation tester dalam satu perangkat. Alat ini dirancang untuk mengukur berbagai parameter listrik seperti tegangan, arus, resistansi, frekuensi, dan kapasitansi dengan akurasi tinggi. Selain itu, PCE-ITM 20 juga dilengkapi dengan fitur pengukuran suhu menggunakan thermocouple tipe K yang termasuk dalam paket pembelian. Dengan test voltage hingga 1000 V, alat ini mampu mengukur resistansi isolasi hingga 5000 MΩ, menjadikannya ideal untuk aplikasi yang membutuhkan kalibrasi standar dan keandalan tinggi.

Prinsip kerja PCE-ITM 20 didasarkan pada teknologi autorange yang memungkinkan pengukuran otomatis tanpa perlu menyesuaikan range secara manual. Layar LCD besar dengan backlight memastikan pembacaan hasil pengukuran mudah dilakukan, bahkan dalam kondisi pencahayaan rendah. Fitur unggulannya adalah kemampuan mengukur nilai PI (Polarization Index) dan DAR (Dielectric Absorption Ratio), yang sangat berguna untuk mengevaluasi kondisi isolasi pada peralatan listrik. Dengan memori internal dan antarmuka USB nirkabel, data pengukuran dapat disimpan dan ditransfer ke PC untuk analisis lebih lanjut.

Aplikasi utama PCE-ITM 20 mencakup industri manufaktur, utilitas listrik, dan pemeliharaan fasilitas industri. Alat ini sangat berguna untuk memeriksa kondisi isolasi pada motor listrik, transformator, kabel, dan peralatan tegangan tinggi lainnya. Kemampuan pengukuran suhu juga membuatnya cocok untuk memantau kondisi peralatan yang rentan terhadap overheating. Dengan desain tahan air dan debu (IP67), alat ini dapat digunakan di lingkungan kerja yang menantang tanpa khawatir terhadap kerusakan.

Kemudahan penggunaan adalah salah satu keunggulan PCE-ITM 20, berkat antarmuka yang intuitif dan fitur autorange. Pengguna tidak perlu menghabiskan waktu untuk mengatur range pengukuran secara manual, sehingga efisiensi kerja meningkat. Selain itu, paket pembelian sudah lengkap dengan berbagai aksesori seperti test lead, crocodile clip, dan adapter thermoelement, memastikan alat ini siap digunakan langsung setelah dibuka. Wireless USB adapter memungkinkan transfer data tanpa kabel, mengurangi kerumitan dalam manajemen data.

Dalam industri manufaktur, PCE-ITM 20 menjadi solusi andal untuk memastikan keamanan dan kinerja peralatan listrik. Dengan kemampuan mengukur resistansi isolasi dan parameter listrik lainnya, alat ini membantu mencegah kegagalan peralatan akibat isolasi yang buruk. Akurasi tinggi dan fitur canggih seperti pengukuran PI/DAR membuatnya menjadi pilihan ideal untuk teknisi dan engineer yang membutuhkan alat ukur berkualitas. Kombinasi antara multimeter dan insulation tester dalam satu perangkat juga menghemat biaya dan ruang penyimpanan alat.

PCE-ITM 20 tidak hanya dirancang untuk profesional tetapi juga mudah dipelajari oleh pengguna pemula. Manual pengguna yang disertakan memberikan panduan lengkap tentang cara mengoperasikan alat dengan benar. Dengan baterai AA yang mudah diganti dan desain ergonomis, alat ini siap mendukung pekerjaan lapangan dalam jangka panjang. Keandalan dan fleksibilitasnya menjadikan PCE-ITM 20 sebagai investasi berharga untuk berbagai kebutuhan pengukuran industri.

Secara keseluruhan, Isolation Meter PCE-ITM 20 adalah solusi komprehensif untuk pengukuran listrik dan isolasi dengan performa tinggi. Dari industri manufaktur hingga pemeliharaan fasilitas, alat ini menawarkan kombinasi sempurna antara akurasi, kemudahan penggunaan, dan daya tahan. Dengan fitur canggih seperti memori internal dan konektivitas nirkabel, PCE-ITM 20 tidak hanya mengukur tetapi juga membantu dalam analisis data, memastikan efisiensi kerja yang optimal. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Automatic range selection- Capacitance measurement- Integrated isolation tester- Large LCD display, backlight- Internal memory- Hold Function- To IEC 1010, CAT III 1000V, CAT IV 600V- Frequency measurement

Test voltage / test current Measuring range Resolution Accuracy
50V 1-mA @ 50 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (4 % + 20 digits)
5 … 50 MΩ 0.001 MΩ ± (4 % + 20 digits)
50 … 500 MΩ 0.01 MΩ ± (4 % + 20 digits)
500 … 1000 MΩ 0.1 MΩ not specified
125V / 1-mA @ 125 kΩ 0.01 … 5 MΩ 0.001 MΩ ± (2 % + 20 digits)
5 …. 50 MΩ 0.001 MΩ ± (2 % + 20 digits)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 digits)
500 …. 5000 MΩ 0.1 MΩ ± (4 % + 20 digits)
250V / 1-mA @ 250 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 digits)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 digits)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 digits)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 digits)
500V / 1-mA @ 500 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 digits)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 digits)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 digits)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 digits)
1000V / 1-mA @ 1000 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 digits)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 digits)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 digits)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 digits)
Short circuit current <1.5-mA
Multimeter Measuring range Resolution Accuracy
Measuring parameters 50 mV 0.001 mV ± (0.06 %+ 20 digits)
DC 500 mV 0.01 mV ± (0.06 %+ 6 digits)
5 V 0.0001 V ± (0.06 %+ 4 digits)
50 V 0.001 V ± (0.06 %+ 4 digits)
500 V 0.01 V ± (0.06 %+ 4 digits)
1000 V 0.1 V ± (0.1 %+ 3 digits)
AC 50 mV 0.001 mV ± (1 % + 50 digits)
AC + DC 500 mV 0.01 mV ± (1 % + 50 digits)
50 …. 1000 Hz 5 V 0.0001 V ± (1 % + 30 digits)
50 V 0.001 V ± (1 % + 30 digits)
500 V 0.01 V ± (1 % + 30 digits)
1000 V 0.1 V ± (1 % + 30 digits)
The specified accuracy for alternating voltage refers to 5 … 100% of the measuring range
Direct current Measuring range Resolution Accuracy
500 µA 0.01 µA ± (0.5 % + 3 digits)
5000 µA 0.1 µA ± (0.5 % + 3 digits)
50 mA 0.001 mA ± (0.5 % + 3 digits)
500 mA 0.01 A ± (0.5 % + 3 digits)
10 A 0.001 A ± (0.5 % + 3 digits)
Alternating current 500 µA 0.01 µA ± (1% + 30 digits)
AC + DC 5000 µA 0.1 µA ± (1% + 30 digits)
50 …. 1000 Hz 50 mA 0.001 mA ± (1% + 30 digits)
500 mA 0.01 A ± (1% + 30 digits)
10 A 0.001 A ± (1% + 30 digits)
The specified accuracy for alternating current refers to 5 … 100% of the measuring range
Resistance Measuring range Resolution Accuracy
50 Ω 0.01 Ω ± (0.2 % + 20 digits)
500 Ω 0.1 Ω ± (0.1 % + 10 digits)
5 kΩ 0.0001 kΩ ± (0.1 % + 3 digits)
50 kΩ 0.001 kΩ ± (0.1 % + 3 digits)
500 kΩ 0.01 kΩ ± (0.1 % + 3 digits)
5 MΩ 0.001 MΩ ± (1 % + 10 digits)
50M Ω 0.001 MΩ ± (1.5 % + 50 digits)
Capacitance 50 nF 0.001 nF ± (1.5 % + 50 digits)
50 nF 0.01nF ± (1.5 % + 10 digits)
500 nF 0.1 nF ± (1.5 % + 10 digits)
5 µF 0.001µF ± (1.5 % + 5 digits)
50 µF 0.01µF ± (1.5 % + 5 digits)
500 µF 0.1µF ± (1.5 % + 5 digits)
5 mF 0.001 mF ± (3 % + 30 digits)
10 mF 0.01 mF ± (3 % + 30 digits)
Frequency 50 Hz 0.001 Hz ± (0.02 % + 3 digits)
(Electronics) 500 Hz 0.01 Hz ± (0.02 % + 3 digits)
5 kHz 0.0001 kHz ± (0.02 % + 3 digits)
50 kHz 0.001 kHz ± (0.02 % + 3 digits)
500 kHz 0.01 kHz ± (0.02 % + 3 digits)
5 MHz 0.0001 MHz ± (0.02 % + 3 digits)
50 MHz 0.001 MHz ± (0.02 % + 3 digits)
100 MHz 0.01 MHz not specified
Sensitivity: 0.8 VRMS min @ 20% … 80% duty cycle <100 kHz 5 V RMS min @ 20% … 80%> 100 kHz
Measuring range Resolution Accuracy
Frequency (Electronics) 40 Hz … 10 kHz 0.01 1 Hz … 0.001 kHz ± (0.1%)
Duty Cycle 0.1 … 99.9% 0.01% ± (1.2% + 2 digits)
Pulse width 100 µS … 100 ms; Frequency: 5 Hz … 150 kHz
Temperature – 58 … 2462°F 0.1°F ± (0.5 % + 7°F)
Type K Thermoelement -50 … 13350 °C 0.1°C ± (0.5 % + 3.5°C)
4 … 20 mA% -25 … 125% 0.01% ± 50 digits
Resistance 50 Ω range 50 Ω 0.001 Ω ± (1 % + 20 digits)
500 Ω 0.01 Ω ± (1 % + 20 digits)
Open circuit voltage: 5V; Overload protection 250V
General information
Memory 9999 memory points
Housing Double moulded housing, IP67 (waterproof and dustproof)
Drop test 2 m / 6ft, 6in
Diode test Test current 0.9-mA
Open circuit voltage 2.8-mA
Continuity test Acoustic signal at resistance < 35 Ω / Test current < 0.35-mA
Peak detection > 1ms
Temperature sensor Thermoelement Type K
Input impedance DC: > 10 MΩ
AC: > 9 MΩ
AC coupling TRMS
Bandwidth AC voltage 50 Hz … 1 kHz
Crest factor <3 at 500V
< 1.5 at 1000V
Display 50000 digit LCD illuminated with bargraph
Automatic shutdown after 15 minutes
Measurement rate / update display 10 Hz
Power supply 6 x 1.5V AA batteries
Interface Wireless USB
Fuses mA,µA: 0.5 A / 1000V fast ceramic
A: 10 A / 1000V fast ceramic
Operating conditions 5 … 40°C / 41 … 104°F, max 80% r.H.
Storage conditions -20 … 60°C / -4 … 140°F, max. 80% r.H.
Operating altitude Max. 2000 m / 6561 feet
Weight ca. 720 g / 1.6 lbs
Dimensions 220 x 95 x 50 mm / 8.6 x 3.7 x 1.9 in
Safety standards EN61010-1
IEC 61010-1 Part 2 (2001)
CAT IV 600V, CAT III 1000V
UL 61010-1 Part 2 (2004)
CAN/CSA C22.2 No 6110-1 Part 2
(2004)
UL 61010B-2-031 Part 1 (2003)

1 x Isolation Meter PCE-ITM 201 x Pair of test leads1 x Crocodile clip with wire1 x Adapter for thermoelement1 x Thermoelement Type K6 x 1.5V AA batteries1 x Wireless USB Adapter1 x User manual
