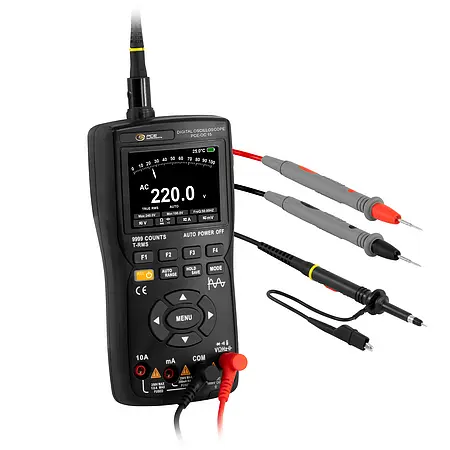

Oscilloscope PCE-OC 15

Oscilloscope PCE-OC 15

Kategori : Brand:

Oscilloscope multimeter serbaguna ini dirancang untuk penggunaan praktis dan mobile dengan berbagai fungsi pengukuran seperti tegangan, arus, frekuensi, resistansi, suhu, kapasitansi, serta uji dioda dan kontinuitas. Dengan bandwidth 10 MHz dan sampling rate 48 MSa/s, alat ini menjamin akurasi dan kecepatan pengukuran. Fitur penyimpanan data gelombang yang dapat diekspor ke PC, layar LED dengan pencahayaan adjustable, dan tombol multifungsi memudahkan operasi. Dilengkapi baterai isi ulang via USB-C dan daya tahan lama, produk ini ideal untuk teknisi lapangan atau bengkel listrik. Dalam paket termasuk probe, sensor suhu, kabel USB-C, dan manual pengguna.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Oscilloscope PCE-OC 15 adalah alat ukur serbaguna yang menggabungkan fungsi oscilloscope dan multimeter dalam satu perangkat portabel. Alat ini dirancang untuk pengukuran praktis di lapangan dengan kemampuan mengukur tegangan, arus, frekuensi, resistansi, suhu, kapasitansi, serta uji dioda dan kontinuitas. Dengan bandwidth 10 MHz dan kecepatan sampling 48 MSa/s, alat ini menawarkan akurasi tinggi dalam menangkap sinyal listrik secara real-time. Prinsip kerjanya memanfaatkan teknologi digital untuk mengkonversi sinyal analog menjadi data yang dapat ditampilkan pada layar LCD dengan pembaruan nilai tiga kali per detik.

Pengguna dapat dengan mudah beralih antara mode oscilloscope dan multimeter menggunakan tombol MODE, menjadikannya solusi fleksibel untuk berbagai kebutuhan pengukuran. Layar LED dengan kecerahan yang dapat disesuaikan serta tombol multifungsi memastikan operasi yang mudah digunakan bahkan dalam kondisi pencahayaan rendah. Data waveform dapat disimpan dan diekspor sebagai gambar atau ditransfer ke PC melalui koneksi USB-C, memudahkan analisis lebih lanjut. Fitur kalibrasi standar yang tertanam memastikan konsistensi hasil pengukuran sesuai dengan spesifikasi teknis.

Dalam industri manufaktur, oscilloscope multimeter ini sangat berguna untuk pemeliharaan peralatan elektronik, troubleshooting sistem kontrol, atau pengujian komponen listrik. Kemampuan portabilitasnya didukung oleh baterai isi ulang dengan daya tahan lama, ideal untuk pekerjaan lapangan yang membutuhkan mobilitas tinggi. Teknisi servis dapat mengandalkan alat ini untuk mendeteksi gangguan dengan cepat berkat respons pengukuran yang instan dan tampilan data yang jelas.

Aplikasi lain meliputi pengujian suhu menggunakan sensor bawaan, verifikasi rangkaian elektronik, serta pengukuran parameter listrik pada mesin produksi. Dengan desain ergonomis dan perlengkapan lengkap termasuk probe oscilloscope, kabel test lead, dan sensor suhu, alat ini siap digunakan langsung di berbagai lingkungan kerja. Kombinasi antara fungsionalitas dan kemudahan penggunaan membuatnya cocok untuk bengkel listrik, laboratorium, atau fasilitas industri yang memprioritaskan efisiensi.

Oscilloscope PCE-OC 15 tidak hanya menyederhanakan proses pengukuran tetapi juga meningkatkan produktivitas berkat fitur-fitur canggih seperti penyimpanan data dan antarmuka yang intuitif. Keandalannya dalam menyajikan hasil pengukuran dengan akurasi tinggi menjadikannya investasi berharga bagi profesional di bidang elektronik dan otomasi industri. Dengan dukungan berbagai aksesori dan daya tahan baterai yang optimal, alat ini siap menjadi mitra kerja yang andal untuk tugas-tugas pengukuran kompleks maupun rutin. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– multimeter with oscilloscope functions- bandwidth 10 MHz- sampling rate up to 48 MSa/s- LC display with 4 brightness levels- auto measurement range selection- USB-C interface

Direct voltage DC
Measurement range up to 0 … 9,999 mV
Resolution 0,001 mV
Accuracy ±(0.5 % of Rd +3 digits)
Direct voltage DC
Measurement range up to 10 … 99,99 mV
Resolution 0,01 mV
Accuracy ±(0.5 % of Rd +3 digits)
Direct voltage DC
Measurement range up to 100 … 999,9 mV
Resolution 0,1 mV
Accuracy ±(0.5 % of Rd +3 digits)
Direct voltage DC
Measurement range up to 1 … 9,999 V
Resolution 0,001 V
Accuracy ±(0.5 % of Rd +3 digits)
Direct voltage DC
Measurement range up to 10 … 99,99 V
Resolution 0,01 V
Accuracy ±(0.5 % of Rd +3 digits)
Direct voltage DC
Measurement range up to 100 … 999,9 V
Resolution 0,1 V
Accuracy ±(0.5 % of Rd +3 digits)
Direct current DC
Measurement range up to 0 … 9999 µA
Resolution 1 µA
Accuracy ±(0.8 % of Rd +3 digits)
Direct current DC
Measurement range up to 10 … 99,99 mA
Resolution 0,01 mA
Accuracy ±(0.8 % of Rd +3 digits)
Direct current DC
Measurement range up to 100 … 999,9 mA
Resolution 0,1 mA
Accuracy ±(1 % of Rd +3 digits)
Direct current DC
Measurement range up to 1 … 9,999 A
Resolution 0,001 A
Accuracy ±(1 % of Rd +3 digits)
Capacity
Measurement range up to 0 … 9,999 nF
Resolution 0,001 nF
Accuracy ±(5 % of Rd +20 digits)
Capacity
Measurement range up to 10 … 99,99 nF
Resolution 0,01 nF
Accuracy ±(2 % of Rd +5 digits)
Capacity
Measurement range up to 100 … 999,9 nF
Resolution 0,1 nF
Accuracy ±(2 % of Rd +5 digits)
Capacity
Measurement range up to 1 … 9,999 µF
Resolution 0,001 µF
Accuracy ±(2 % of Rd +5 digits)
Capacity
Measurement range up to 10 … 99,99 µF
Resolution 0,01 µF
Accuracy ±(2 % of Rd +5 digits)
Capacity
Measurement range up to 100 … 999,9 µF
Resolution 0,1 µF
Accuracy ±(5 % of Rd +5 digits)
Capacity
Measurement range up to 1 … 9,999 mF
Resolution 0,001 mF
Accuracy ±(5 % of Rd +5 digits)
Capacity
Measurement range up to 10 … 99,99 mF
Resolution 0,01 mF
Accuracy ±(5 % of Rd +5 digits)
AC voltage
Measurement range up to 0 … 9,999 mV
Resolution 0,001 mV
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
AC voltage
Measurement range up to 10 … 99,99 mV
Resolution 0,01 mV
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
AC voltage
Measurement range up to 100 … 999,9 mV
Resolution 0,1 mV
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
AC voltage
Measurement range up to 1 … 9,999 V
Resolution 0,001 V
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
AC voltage
Measurement range up to 10 … 99,99 V
Resolution 0,01 V
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
AC voltage
Measurement range up to 100 … 750 V
Resolution 0,1 V
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
Alternating current AC
Measurement range up to 0 … 9999 µA
Resolution 1 µA
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
Alternating current AC
Measurement range up to 10 … 99,99 mA
Resolution 0,01 mA
Accuracy ±(1 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
Alternating current AC
Measurement range up to 100 … 999,9 mA
Resolution 0,1 mA
Accuracy ±(1.2 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
Alternating current AC
Measurement range up to 1 … 9,999 A
Resolution 0,001 A
Accuracy ±(1.2 % of Rd +3 digits)
Frequency range 40 … 1000 Hz
Resistance
Measurement range up to 0 … 99,99 Ω
Resolution 0,01 Ω
Accuracy ±(1 % of Rd +3 digits)
Resistance
Measurement range up to 100 … 999,9 Ω
Resolution 0,1 Ω
Accuracy ±(0.5 % of Rd +3 digits)
Resistance
Measurement range up to 1000 Ω … 9,999 kΩ
Resolution 0,001 kΩ
Accuracy ±(0.5 % of Rd +3 digits)
Resistance
Measurement range up to 10 … 99,99 kΩ
Resolution 0,01 kΩ
Accuracy ±(0.5 % of Rd +3 digits)
Resistance
Measurement range up to 100 … 999,9 kΩ
Resolution 0,1 kΩ
Accuracy ±(0.5 % of Rd +3 digits)
Resistance
Measurement range up to 1000 kΩ … 9,999 M Ω
Resolution 0,001 mΩ
Accuracy ±(1.5 % of Rd +3 digits)
Resistance
Measurement range up to 10 … 99,99 M Ω
Resolution 0,01 mΩ
Accuracy ±(3 % of Rd +5 digits)
Frequency
Measurement range up to 0 … 99,99 Hz
Resolution 0,01 Hz
Accuracy ±(0.1 % of Rd +2 digits)
Frequency
Measurement range up to 100 … 999,9 Hz
Resolution 0,1 Hz
Accuracy ±(0.1 % of Rd +2 digits)
Frequency
Measurement range up to 1000 Hz … 9,999 kHz
Resolution 0,001 kHz
Accuracy ±(0.1 % of Rd +2 digits)
Frequency
Measurement range up to 10 … 99,99 kHz
Resolution 0,01 kHz
Accuracy ±(0.1 % of Rd +2 digits)
Frequency
Measurement range up to 100 … 999,9 kHz
Resolution 0,1 kHz
Accuracy ±(0.1 % of Rd +2 digits)
Temperature
Measurement range up to -20 … +1000 °C
Resolution 1 °C
Accuracy ±(2.5 % of Rd +5 digits)
Temperature
Measurement range up to -4 … +1832 °F
Resolution 1 °F
Accuracy ±(2.5 % of Rd +5 digits)
Oscilloscope specifications
Number of channels 1
Measuring functions Period, Frequency, Peak-peak, MAX, MIN, RMS value
Sampling rate 48 MSa/s
Input impedance 1 M Ω
Probe factors X1, X10
Max. input voltage 150 V
Adjustable sampling rate 1.5 Sa/s … 48 MSa/s
Time base 100 ns/div … 20 s/div
Accuracy 20 ppm
Vertical sensitivity 20 mV/div … 10 V/div
Rise time 10 ns
DC gain accuracy ±3 %
General technical data
Display type LCD
Display size 2,76 Inch
Measuring rate 3 Hz
Storage medium Internal memory
Storage capacity 15 MB
Memory information Screenshot on keystroke
Interface USB-C, BNC
Automatic power-off from…to 15 … 120 min.
Automatic power-off can be deactivated Yes
Safety standard CAT III 600 V, CAT II 1000 V
Fuse(s) Microfuse 10 A
Trigger input Mode: auto, normal, single Edge: rising, falling
Menu language English, Chinese, English (GB)
Protection class (device) IP20
Power supply 100 … 240 V AC | 50/60 Hz
Weight 352 g
Operating conditions 0 … 40 °C , 0 … 75 % RH
Storage conditions -20 … 60 °C , 0 … 80 % RH
(Rechargeable) battery 1 x 3,7 V 18650 , lithium
Capacity 2000 mAh
Dimensions ( L x W x H ) 175 x 90 x 40 mm

1 x Oscilloscope PCE-OC 151 x set of test leads1 x Oscilloscope probe1 x temperature sensor1 x USB-C cable1 x user manual1 x probe accessories
