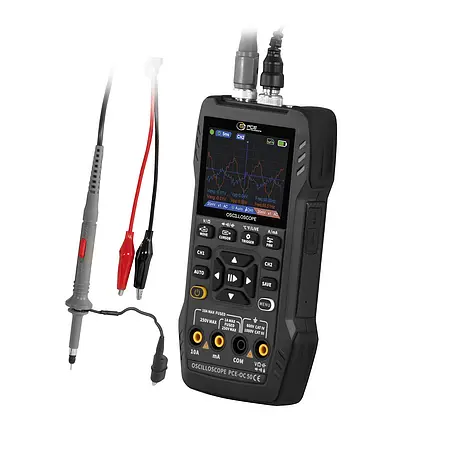

Name: Oscilloscope PCE-OC 50
Brand: PCE-Instruments
SKU: 76934
Availability: InStock
Rating: 5 (1 reviews)

Oscilloscope PCE-OC 50 adalah alat ukur industri yang menggabungkan tiga fungsi utama dalam satu perangkat: oscilloscope, multimeter, dan signal generator. Dengan bandwidth 10 MHz dan sampling rate 50 MS/s, alat ini mampu menangkap dan menganalisis sinyal elektronik dengan akurasi tinggi, menjadikannya ideal untuk troubleshooting rangkaian atau mengamati gelombang kompleks. Desainnya yang kompak dan antarmuka yang mudah digunakan memungkinkan pengguna dari berbagai tingkat keahlian, mulai dari teknisi hingga engineer, untuk bekerja secara efisien. Fitur penyimpanan screenshot dan transfer data via USB-C memudahkan dokumentasi dan analisis lebih lanjut.

Prinsip kerja oscilloscope ini didasarkan pada penguatan dan pemrosesan sinyal analog serta digital, memastikan visualisasi yang jelas dan presisi. Multimeter terintegrasi mendukung pengukuran tegangan (AC/DC), arus (AC/DC), resistansi, kapasitansi, serta uji dioda, dilengkapi dengan deteksi tegangan non-kontak untuk keamanan pengguna. Signal generator-nya menghasilkan berbagai bentuk gelombang, termasuk sinus, kotak, dan segitiga, dengan rentang frekuensi 1 Hz hingga 2 MHz, memenuhi kebutuhan kalibrasi standar dan pengujian sinyal.

Dalam industri manufaktur, alat ini sangat berguna untuk memantau kinerja peralatan elektronik, memvalidasi desain PCB, atau melakukan quality control pada komponen. Kemampuannya menganalisis transien dan noise membuatnya cocok untuk aplikasi di laboratorium R&D maupun lapangan. Kombinasi portabilitas dan fungsionalitas lengkap memastikan pengguna dapat mengandalkannya dalam berbagai skenario pengukuran.

Keunggulan lain dari PCE-OC 50 adalah operasinya yang didukung baterai isi ulang, memungkinkan penggunaan di lokasi tanpa sumber daya listrik. Probe dan kabel test yang disertakan dalam paket telah dirancang untuk meminimalkan interferensi, sehingga hasil pengukuran tetap konsisten dan andal. Antarmuka USB-C tidak hanya memudahkan transfer data tetapi juga pengisian daya, menambah nilai praktis bagi pengguna yang mobilitasnya tinggi.

Dengan fitur-fitur canggih dan desain yang ergonomis, oscilloscope ini menjadi solusi serbaguna untuk berbagai tantangan di bidang elektronik. Baik untuk keperluan edukasi, pemeliharaan rutin, atau proyek pengembangan, alat ini menawarkan kombinasi unik antara performa tinggi dan kemudahan penggunaan. Kalibrasi standar yang akurat dan dukungan aksesori lengkap menjadikannya investasi berharga bagi profesional yang mengutamakan efisiensi dan presisi. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– 2-channel oscilloscope- bandwidth: 10 MHz, sampling rate: 50 MS/s- multimeter functions- voltage, current, resistance- capacitance, non-contact voltage detection- signal generator: 1 Hz … 2 MHz

Direct voltage DC
Measurement range up to	0 … 9,999 V
Resolution	0,001 V
Accuracy	±0.5 % of Rd + 3 digits

Direct voltage DC
Measurement range up to	10 … 99,99 V
Resolution	0,01 V
Accuracy	±0.5 % of Rd + 3 digits

Direct voltage DC
Measurement range up to	100 … 999,9 V
Resolution	0,1 V
Accuracy	±0.5 % of Rd + 3 digits

Direct current DC
Measurement range up to	0 … 9999 µA
Resolution	1 µA
Accuracy	±1.2 % of Rd + 3 digits

Direct current DC
Measurement range up to	10 … 99,99 mA
Resolution	0,01 mA
Accuracy	±1.2 % of Rd + 3 digits

Direct current DC
Measurement range up to	100 … 999,9 mA
Resolution	0,1 mA
Accuracy	±1.2 % of Rd + 3 digits

Direct current DC
Measurement range up to	1 … 9,999 A
Resolution	0,001 A
Accuracy	±1.2 % of Rd + 3 digits

Capacity
Measurement range up to	0 … 9,999 nF
Resolution	0,001 nF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	10 … 99,99 nF
Resolution	0,01 nF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	100 … 999,9 nF
Resolution	0,1 nF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	1 … 9,999 µF
Resolution	0,001 µF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	10 … 99,99 µF
Resolution	0,01 µF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	100 … 999,9 µF
Resolution	0,1 µF
Accuracy	±2 % of Rd + 5 digits

Capacity
Measurement range up to	1 … 9,999 mF
Resolution	0,001 mF
Accuracy	±2 % of Rd + 20 digits

Capacity
Measurement range up to	10 … 99,99 mF
Resolution	0,01 mF
Accuracy	±2 % of Rd + 20 digits

AC voltage
Measurement range up to	0 … 9,999 V
Resolution	0,001 V
Accuracy	±1 % of Rd + 3 digits

AC voltage
Measurement range up to	10 … 99,99 V
Resolution	0,01 V
Accuracy	±1 % of Rd + 3 digits

AC voltage
Measurement range up to	100 … 750 V
Resolution	0,1 V
Accuracy	±1 % of Rd + 3 digits

Alternating current AC
Measurement range up to	0 … 9999 µA
Resolution	1 µA
Accuracy	±1,5 % of Rd. + 3 digits

Alternating current AC
Measurement range up to	10 … 99,99 mA
Resolution	0,01 mA
Accuracy	±1,5 % of Rd. + 3 digits

Alternating current AC
Measurement range up to	100 … 999,9 mA
Resolution	0,1 mA
Accuracy	±1,5 % of Rd. + 3 digits

Alternating current AC
Measurement range up to	1 … 9,999 A
Resolution	0,001 A
Accuracy	±1,5 % of Rd. + 3 digits

Resistance
Measurement range up to	0 … 999,9 Ω
Resolution	0,1 Ω
Accuracy	±0.5 % of Rd + 3 digits

Resistance
Measurement range up to	1 … 9,999 kΩ
Resolution	0,001 kΩ
Accuracy	±0.5 % of Rd + 3 digits

Resistance
Measurement range up to	10 … 99,99 kΩ
Resolution	0,01 kΩ
Accuracy	±0.5 % of Rd + 3 digits

Resistance
Measurement range up to	100 … 999,9 kΩ
Resolution	0,1 kΩ
Accuracy	±0.5 % of Rd + 3 digits

Resistance
Measurement range up to	1 … 9,999 M Ω
Resolution	0,001 M Ω
Accuracy	±0.5 % of Rd + 3 digits

Resistance
Measurement range up to	10 … 99,99 M Ω
Resolution	0,01 M Ω
Accuracy	±1,5 % of Rd. + 3 digits

Temperature sensor
Measurement range up to	-55 … +1300 °C
Resolution	0,1 °C
Accuracy	±2.5 % of Rd + 5 digits

Oscilloscope specifications
Number of channels	2
Bandwidth	10 MHz
Sampling rate	50 MSa/s
Memory depth	32 kpts
Input impedance	10 M Ω
Probe factors	1-fold, 10-fold
Max. input voltage	400 V
Vertical sensitivity	20 mV/div – 10 V/div

Function generator
Bandwidth	1 … 2000000 Hz
Resolution	1 Hz
Channels	1
Amplitude	0.1 … 3.3 Vpp
Waveform length	16 kpts
Functions	Sine, Rectangle, Triangle, Half wave, Whole wave, Noise, DC

General technical data
Measuring functions	Diode test, Continuity, non-contact voltage detection
Display type	LC colour display
Display size	2,8 Inch
Display resolution	320×240
Storage medium	Internal memory
Storage capacity	8 MB
Memory information	oscilloscope image saved as a BMP file
Interface	USB-C, BNC
Operating time	6 h
Automatic power-off from…to	5 … 30 min.
Automatic power-off can be deactivated	Yes
Safety standard	CAT III 1000V, CAT IV 600 V
Fuse(s)	10 A
Trigger input	Mode: auto, normal, single Edge: rising, falling
Menu language	English (GB), English, Portuguese, German, Russian, Japanese
Protection class (device)	IP20
Power supply	5 VDC / 1 A
(Rechargeable) battery	1 x 3,7 V internal , Lithium-ion polymer battery
Capacity	3000 mAh
Operating conditions	0 … 50 °C , 0 … 90 % RH
Storage conditions	0 … 50 °C , 0 … 90 % RH
Dimensions ( L x W x H )	170 x 90 x 35 mm
Weight	300 g
