PAT Tester / Portable Appliance Testing Equipment PCE-EVSE-KIT2

Alat uji instalasi ini merupakan solusi lengkap untuk pengukuran parameter kelistrikan dengan akurasi tinggi, dirancang khusus untuk memenuhi kebutuhan industri manufaktur dan sektor teknik lainnya. Produk ini menggabungkan berbagai fungsi pengujian seperti resistansi isolasi, resistansi pentanahan, impedansi loop, pengukuran tegangan, pengukuran resistansi rendah, serta uji RCD dalam satu perangkat. Dengan layar TFT warna 3,5 inci yang besar dan simbol intuitif, alat ini memudahkan pengguna dalam membaca hasil pengukuran secara real-time, bahkan dalam kondisi pencahayaan yang kurang ideal berkat sudut pandang lebar. Fitur kamera terintegrasi memungkinkan dokumentasi pengukuran bersama foto untuk pelaporan yang komprehensif.

Prinsip kerja alat ini didasarkan pada penerapan tegangan uji yang dapat disesuaikan (125V, 250V, 500V, atau 1000V) untuk mengukur resistansi isolasi, mendeteksi arus bocor yang berpotensi menyebabkan bahaya seperti overheating atau kebakaran. Dalam pengukuran resistansi rendah (0-2000 Ω), alat ini memastikan konduktor pentanahan dan rel equalisasi potensial memenuhi standar keamanan. Kalibrasi standar yang presisi menjamin keandalan hasil pengukuran, sementara desain portabel dengan daya mandiri memudahkan penggunaan di lapangan tanpa ketergantungan pada sumber listrik eksternal.

Aplikasi utama produk ini mencakup pemeriksaan instalasi listrik tetap, mulai dari panel distribusi hingga sistem pentanahan, terutama di industri manufaktur yang memerlukan pemantauan berkala terhadap infrastruktur kelistrikan. Fitur unggulannya adalah EVSE adapter yang dirancang khusus untuk menguji stasiun pengisian kendaraan listrik (wallbox), termasuk simulasi sinyal CP dan PP untuk memverifikasi komunikasi antara kendaraan dan charger. Adapter ini dilengkapi konektor laboratorium yang memungkinkan pengukuran langsung pada setiap kabel, memastikan insulasi dan proteksi arus sisa berfungsi optimal.

Dari segi kemudahan digunakan, alat ini menonjolkan antarmuka pengguna yang sederhana dengan dual display untuk menampilkan hasil pengukuran dan panduan operasi secara bersamaan. Pengujian RCD dapat dilakukan dengan cepat untuk memverifikasi sensitivitas perangkat proteksi, sementara mode pengukuran impedansi loop membantu mengevaluasi kinerja sistem proteksi terhadap arus hubung singkat. Semua fitur ini dikemas dalam casing kokoh yang tahan terhadap kondisi lapangan yang menantang, dilengkapi tas transportasi dan kabel uji untuk mendukung mobilitas pengguna.

Paket lengkap produk ini mencakup adapter EVSE untuk tipe 1 dan 2, kabel pengisian, serta perlengkapan PAT tester, menjadikannya solusi serbaguna untuk teknisi listrik dan inspektur. Dengan kombinasi antara akurasi tinggi, fleksibilitas pengukuran, dan fitur dokumentasi, alat ini tidak hanya meningkatkan efisiensi pekerjaan tetapi juga memastikan kepatuhan terhadap standar keselamatan listrik internasional. Ideal untuk aplikasi pemeliharaan preventif, commissioning instalasi baru, atau audit energi di berbagai lingkungan industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– 3.5″ colour TFT LCD display- Loop resistance L-N, L-PE and N-PE- Adjustable FI test current- SD card and bluetooth- Dual display- Good / bad FI test- Low Ohm measurement- Up to 1000 V terminal voltage- Transport bag included in delivery- Direct connection for wallboxes- Adapter with type 1 and type 2 charging plugs- PE conductor test- Integrated Schuko socket

Installation Tester PCE-ITE 50
Isolation test
Terminal voltage	Measuring range	Resolution	Accuracy	Load current	Short circuit current
125V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 125 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (4% + 5 digits)
	400,1 … 1000 MΩ	1 MΩ	± (5% + 5 digits)
250V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 250 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (3% + 2 digits)
500V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 500 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (4% + 5 digits)
1000 V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (3% + 10 digits)	1-mA @ Last 1 MΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (4% + 5 digits)
Low Ohm
Measuring range	Resolution	Accuracy		Max. open circuit voltage	Overload protection
2,000 Ω	0.001 Ω	± (1.5% + 30 digits)		5.8V	250 Vrms
20,00 Ω	0.01 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
200,0 Ω	0.1 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
2000 Ω	1 Ω	± (1.5% + 5 digits)		5.8V	250 Vrms
Continuity tester
Measuring range	Resolution		Max. open circuit voltage	Overload protection	Short circuit current
2000 Ω	0.01 Ω		5.8V	250 Vrms	>= 200-mA
Loop resistance
L-PE (Hi-Amp): Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 … 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 … 999 Ω		1 Ω		± (4% + 4 digits)
L-PE (without tripping): Load current 15-mA
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (5% + 6 digits)
10.0 … 99.9 Ω		0.1 Ω		± (5% + 6 digits)
100 … 999 Ω		1 Ω		± (5% + 6 digits)
L-N: Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 … 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 … 999 Ω		1 Ω		± (4% + 4 digits)
RCD Test
RCD (In)			10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A
Factors			x 1/2, x1, x2, x5
Accuracy of the tripping time			± (1% + 1 ms)
Signal form of the test current			Sine (AC), pulse (DC)
Tripping characteristics			G and S
Release time			0° or 180°
Voltage range			194 … 260V AC (50/60 Hz)
Accuracy of current measurement			± (5% + 2 digits)
RCD Types			Type A, Type B
Voltage measurement
Measuring range		Resolution		Accuracy
80…500 V AC/DC		1 V		± (2 % + 2 digits)
Frequency measurement
Measuring range		Resolution		Accuracy
45…65 Hz		1 Hz		±2 Hz
Grounding measurement
Measuring range		Resolution		Accuracy
0.00…99.99 Ω		0.01 Ω		± (2% + 30 digits)
100.0…999.9 Ω		0.1 Ω		± (2% + 6 digits)
1000…2000 Ω		1 Ω		± (2% + 6 digits)
General specifications
Power supply			8 x 1.2 … 1.5V AA batteries
Operating time			ca. 15 h
Measurement category			CAT III 600V
Protection class			IP 65
Display			3.5″ TFT (320 x 240 Pixel)
Operating environment			0 … 45°C 0 … 95% rH, non condensing
Measurements			24.2 x 10.5 x 14.5 cm
Weight			1.56 kg / 3.4 lbs

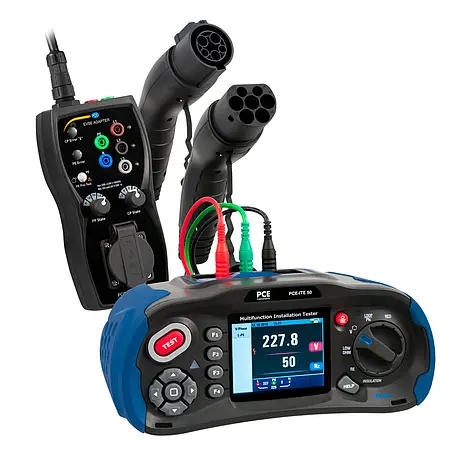

EVSE Measuring Device PCE-EVSE-300
Functions
PE test (protective conductor)	available, error
PP simulation (charging cable coding)	open, 13 A, 20 A, 32 A, 63 A
CP simulation (communication line)	A, B, C, D, error
Outputs (only for test purposes)
Measuring connections	L1, L2, L3, N, PE
	max. 250 / 430 V AC, 10 A
	laboratory plug
Schuko connection	max. 250 V AC, 10 A
Fuse from the Schuko connection	fuse F 10 A / 250 V, 5 x 20 mm / 0.19 x 0.78″
CP signal output	± 12 V PWM

Further specifications
Input voltage	1 phase: 250 V AC / 3 phase 430 V AC,
	50 / 60 Hz, max. 10 A

Charging cable connector Type 1	AC charging mode 3, compatible with IEC62196-1
	Type 1 or SAE J1772 with vehicle connection
	(Type 1, 5 pin, 1-phase)

Charging cable connector Type 2	AC charging mode 3, compatible with IEC62196-2
	Type 1 or SAE J1772 with vehicle connection
	(Type 2, 7 pin, 3-phase)

Measurement category	CAT II 300 V
Protection class	IP54
Pollution degree	2
Operating conditions	0 … 40 °C / 32 … 104 °F, 10 … 85% RH, non-condensing
Storage conditions	-10 … 50 °C / 14 … 122 °F, 10 … 60% RH, non-condensing
Maximum working height	max. 2000 m / 6561 ft
Dimensions (handheld only)	277 x 109 x 63 mm / 10.9 x 4.3 x 2.4″
Weight	ca. 1 kg / 2.2 lb

PAT Tester / Portable Appliance Testing Equipment PCE-EVSE-KIT21 x EVSE Adapter PCE-EVSE 3001 x Installation Tester PCE-ITE 501 x Charging cable plug type 1 1 x Charging cable plug type 2 1 x Transport bag1 x Instruction manual1 x Test leads1 x Transport case
