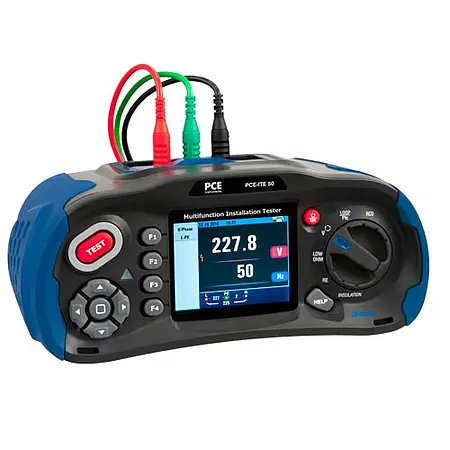

PAT Tester / Portable Appliance Testing Equipment PCE-ITE 50

PCE-ITE 50 adalah alat uji PAT (Portable Appliance Testing) yang dirancang untuk memenuhi berbagai kebutuhan pengukuran kelistrikan industri dengan akurasi tinggi. Alat ini dilengkapi dengan layar TFT warna 3,5 inci yang memudahkan pembacaan hasil pengukuran, bahkan dari sudut pandang lebar. Fungsi utamanya mencakup pengukuran resistansi isolasi, resistansi pentanahan, impedansi loop, tegangan, serta pengujian RCD dan resistansi rendah. Dengan fitur kamera terintegrasi, pengguna dapat mendokumentasikan hasil pengukuran beserta foto untuk keperluan pelaporan dan audit.

Prinsip kerja PCE-ITE 50 didasarkan pada penerapan tegangan uji yang stabil untuk mengevaluasi kondisi instalasi listrik. Misalnya, dalam pengukuran resistansi isolasi, alat ini menguji kebocoran arus menggunakan tegangan 125V hingga 1000V dengan beban arus 1 mA. Kemampuan ini sangat krusial untuk mendeteksi kerusakan material atau panas berlebih yang berpotensi menyebabkan kebakaran. Selain itu, pengukuran resistansi pentanahan dan impedansi loop membantu memastikan sistem proteksi listrik berfungsi optimal, sesuai dengan kalibrasi standar internasional.

Aplikasi utama PCE-ITE 50 meliputi industri manufaktur, fasilitas komersial, dan laboratorium teknis. Alat ini ideal untuk memverifikasi keamanan instalasi listrik tetap, seperti kabel, panel distribusi, dan peralatan produksi. Pengukuran resistansi rendah (0-2000 Ω) memungkinkan pemeriksaan konduktor pentanahan dan rel equalisasi potensial, yang vital untuk mencegah risiko sengatan listrik atau kerusakan peralatan. Dengan desain portabel dan baterai internal, alat ini dapat digunakan di lapangan tanpa ketergantungan pada sumber daya listrik eksternal.

Kemudahan penggunaan menjadi salah satu keunggulan PCE-ITE 50 berkat antarmuka intuitif dengan simbol-simbol yang jelas. Fitur dual display memungkinkan pengguna membandingkan hasil pengukuran secara real-time, sementara tampilan warna meningkatkan visibilitas data. Alat ini juga mendukung pengujian RCD (Residual Current Device) untuk memastikan sistem proteksi kebocoran arus berfungsi sesuai standar keselamatan. Kombinasi fitur-fitur ini membuat PCE-ITE 50 menjadi solusi komprehensif untuk pemeliharaan preventif dan troubleshooting instalasi listrik.

Dalam lingkungan industri yang menuntut keandalan tinggi, PCE-ITE 50 menjawab kebutuhan akan alat ukur yang presisi dan serbaguna. Dari pengujian rutin hingga investigasi teknis mendalam, alat ini memberikan data akurat yang mendukung keputusan perbaikan atau penggantian komponen. Dengan cakupan pengiriman termasuk manual pengguna, pengguna dapat memaksimalkan fungsi alat tanpa kesulitan. PCE-ITE 50 bukan hanya alat uji, tetapi investasi jangka panjang untuk menjamin keselamatan dan efisiensi sistem kelistrikan di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– 3.5″ color TFT LCD display – Loop resistance L-N, L-PE and N-PE – Adjustable FI test current – SD card and Bluetooth – Dual display – Good / bad FI test – Low Ohm measurement – Up to 1000V terminal voltage

Isolation test
Terminal voltage	Measuring range	Resolution	Accuracy	Load current	Short circuit current
125V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 125 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (4% + 5 digits)
	400,1 … 1000 MΩ	1 MΩ	± (5% + 5 digits)
250V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 250 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (3% + 2 digits)
500V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 500 kΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (4% + 5 digits)
1000 V (0 … 10 %)	0,125 … 4 MΩ	0.001 MΩ	± (3% + 10 digits)	1-mA @ Last 1 MΩ	<= 1-mA
	4,001 … 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 … 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 … 1000 MΩ	1 MΩ	± (4% + 5 digits)
Low Ohm
Measuring range	Resolution	Accuracy		Max. open circuit voltage	Overload protection
2,000 Ω	0.001 Ω	± (1.5% + 30 digits)		5.8V	250 Vrms
20,00 Ω	0.01 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
200,0 Ω	0.1 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
2000 Ω	1 Ω	± (1.5% + 5 digits)		5.8V	250 Vrms
Continuity tester
Measuring range	Resolution		Max. open circuit voltage	Overload protection	Short circuit current
2000 Ω	0.01 Ω		5.8V	250 Vrms	>= 200-mA
Grinding resistance
L-PE (Hi-Amp): Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 … 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 … 999 Ω		1 Ω		± (4% + 4 digits)
L-PE (without tripping): Load current 15-mA
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (5% + 6 digits)
10.0 … 99.9 Ω		0.1 Ω		± (5% + 6 digits)
100 … 999 Ω		1 Ω		± (5% + 6 digits)
L-N: Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 … 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 … 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 … 999 Ω		1 Ω		± (4% + 4 digits)
RCD Test
RCD (In)			10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A
Factors			x 1/2, x1, x2, x5
Accuracy of the tripping time			± (1% + 1 ms)
Signal form of the test current			Sine (AC)
Tripping characteristics			G and S
Release time			0° or 180°
Voltage range			194 … 260V AC (50/60 Hz)
Accuracy of current measurement			± (5% + 2 digits)
RCD Types			Type A, Type B
Voltage measurement
Measuring range		Resolution		Accuracy
80…500 V AC/DC		1 V		± (2 % + 2 digits)
Frequency measurement
Measuring range		Resolution		Accuracy
45…65 Hz		1 Hz		±2 Hz
Grounding measurement
Measuring range		Resolution		Accuracy
0.00…99.99 Ω		0.01 Ω		± (2% + 30 digits)
100.0…999.9 Ω		0.1 Ω		± (2% + 6 digits)
1000…2000 Ω		1 Ω		± (2% + 6 digits)
General specifications
Power supply			8 x 1.2 … 1.5V AA batteries
Operating time			ca. 15 h
Measurement category			CAT III 600V
Protection class			IP 65
Display			3.5″ TFT (320 x 240 Pixel)
Operating environment			0 … 45°C 0 … 95% rH, non condensing
Measurements			24.2 x 10.5 x 14.5 cm
Weight			1.56 kg / 3.4 lbs
