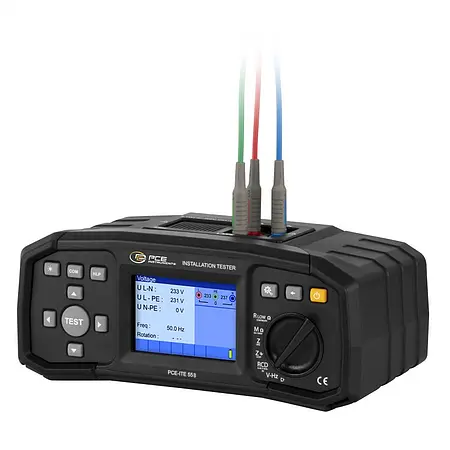

PAT Tester / Portable Appliance Testing Equipment PCE-ITE 55B

PAT Tester ini adalah instrumen multifungsi yang dirancang untuk menguji keselamatan listrik sesuai standar EN 61557 dan DIN VDE 0100. Alat ini dilengkapi dengan berbagai fitur canggih untuk inspeksi dan evaluasi instalasi listrik, termasuk pengukuran resistansi isolasi antara bagian aktif dan pentanahan. Dengan akurasi tinggi, alat ini mampu menguji pemutus arus sisa (RCD) tipe A, AC, B, B+, dan F, memastikan perangkat proteksi berfungsi optimal. Selain itu, PAT Tester dapat mengukur impedansi loop arus gangguan dan resistansi konduktor proteksi, memberikan gambaran lengkap tentang keamanan instalasi.

Prinsip kerja PAT Tester didasarkan pada pengujian otomatis dengan tegangan dan arus uji yang dapat disesuaikan, memungkinkan pengguna melakukan pengukuran cepat dan akurat. Antarmuka yang mudah digunakan dilengkapi tampilan grafis untuk memandu operator dalam melakukan pengujian dengan presisi. Kecerahan layar dapat diatur dalam empat tingkat, sementara alarm yang dapat disesuaikan memberikan peringatan jika terjadi kesalahan atau melebihi batas yang ditetapkan. Fitur auto-off juga membantu menghemat daya baterai, memastikan alat siap digunakan kapan saja.

Dalam aplikasi industri manufaktur, PAT Tester sangat penting untuk memastikan kepatuhan terhadap standar keselamatan listrik. Alat ini ideal digunakan di fasilitas produksi, gudang, atau bengkel yang memerlukan inspeksi rutin peralatan listrik. Dengan kalibrasi standar yang telah diverifikasi, hasil pengukuran dapat diandalkan untuk memenuhi persyaratan audit dan sertifikasi. Kemampuannya menguji wall box dan stasiun pengisian kendaraan listrik (EVSE) juga membuatnya serbaguna di era elektrifikasi.

Dari segi konstruksi, PAT Tester dirancang kokoh untuk menahan kondisi lingkungan yang menantang, seperti debu atau getaran. Kabel uji yang disertakan memenuhi standar CAT III/600V dan CAT IV/300V, menjamin keamanan pengguna selama pengoperasian. Dilengkapi dengan tas pembawa dan strap, alat ini mudah dibawa ke berbagai lokasi kerja. Kelengkapan paket termasuk sertifikat kalibrasi pabrik dan manual pengguna memastikan pengguna dapat memulai pengujian dengan cepat.

PAT Tester PCE-ITE 55B adalah solusi lengkap bagi profesional yang membutuhkan alat uji portabel dengan performa handal. Kombinasi antara fitur canggih, antarmuka intuitif, dan daya tahan tinggi membuatnya menjadi pilihan ideal untuk inspeksi instalasi listrik di berbagai sektor. Dengan dukungan bahasa Inggris dan Jerman, alat ini dapat dioperasikan oleh tim multinasional tanpa kendala bahasa. Keandalan dan kemudahan penggunaannya menjadikannya investasi berharga untuk memastikan keselamatan dan efisiensi operasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Testing according to EN 61557 and DIN VDE0100- Insulation resistance- RCD Type A, AC, B, B+, and F- Line and fault loop impedance- Continuity test- Voltage, phase rotation, and frequency- Testing of EV charging stations with optional test adapter- Includes test leads and carrying case

AC voltage AC
Measuring range	0 V … +550 V
Resolution	1 V
Accuracy	±(2 % v. Mw. + 2 digits)

Isolation resistance
Test voltage DC	50 V
Measuring range	0.1 M Ω . .. +80 M Ω
Resolution	0.001 MΩ (0.100 … 1.999)0.01 MΩ (2.00 … 80.00)
Accuracy	±(5 % v. Mw. + 3 digits)

Isolation resistance
Test voltage DC	100 V, 250 V
Measuring range	0.1 M Ω . .. +199.9 M Ω
Resolution	0.001 MΩ (0.100 … 1.999)0.01 MΩ (2.00 . .. 99.99)0.1 MΩ (100.0 … 199.9)
Accuracy	±(5 % v. Mw. + 3 digits)

Isolation resistance
Test voltage DC	500 V, 1000 V
Measuring range	0.1 M Ω . .. +199.9 M Ω
Resolution	0.001 MΩ (0.100 … 1.999)0.01 MΩ (2.00 . .. 99.99)0.1 MΩ (100.0 … 199.9)
Accuracy	±(2 % v. Mw. + 3 digits)

Isolation resistance
Test voltage DC	500 V, 1000 V
Measuring range	+200 M Ω . .. +999 M Ω
Resolution	1 MΩ
Accuracy	±(10 % of Mw. )

Passage test
Measuring range	0.1 Ω . .. +20 Ω
Resolution	0.01 Ω
Accuracy	±(3 % v. Mw. + 3 digits)

passage test
measurement range	+20 Ω . .. +1999 Ω
Resolution	0.1 Ω (20.0 Ω … 99.9 Ω)1 Ω (100 Ω … 1999 Ω)
Accuracy	±(5 % v. Mw. )

Impedance
Measurement range	0.25 Ω . .. +9999 Ω
Resolution	0.01 Ω (0.20 … 19.99)0.1 Ω (20.0 . .. 99.9)1 Ω (100 … 9999)
Accuracy	±(5 % v. Mw. + 5 digits)

Frequency
Measurement range	+10 Hz . .. +499.9 Hz
Resolution	0.1 Hz
Accuracy	0.2 % + 1 digit

General technical data
Display type	TFT color display
Display size	3.3 inch
Standard(s)	EN61557, DIN VDE 0100
Operating time	15 h
Automatic switch-off adjustable	0. 5 … 60 min.
Automatic switch-off can be deactivated	Yes
RCD test current characteristic	A, AC, B, B+, F
RCD tripping current	650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
RCD tripping time	0 . .. 500 ms
Touch voltage	0 … 99. 9 V
Menu language	German, English
Power supply	Battery
Weight	1300 g
Device weight with scope of delivery	2165 g
Device weight with scope of delivery and packaging	2300 g
Dimensions (L x W x H)	250 x 135 x 107 mm
Operating conditions	0 … 40 °C , 95 % r.H
Storage conditions	-10 … 70 °C , 90 % r. F

1 x PAT Tester / Portable Appliance Testing Equipment PCE-ITE 55B 1 x Test Cable for EU Schuko sockets 3 x Test Leads 1m 3 x Test Probes 3 x Crocodile Clips 1 x Carrying Strap 6 x 1.5V AA Batteries 1 x Factory Calibration Certificate 1 x User Manual 1 x Device Case
