Photovoltaic Meter PCE-PVA 100

Photovoltaic meter PCE-PVA 100 adalah alat ukur canggih yang dirancang khusus untuk menganalisis karakteristik sel surya dengan akurasi tinggi. Alat ini memiliki rentang pengukuran arus DC 0…12 A dan tegangan DC 0…60 V, mencakup sebagian besar modul surya di pasaran. Dengan antarmuka USB dan memori internal yang mampu menyimpan 100 data pengukuran, alat ini memungkinkan pengguna merekam karakteristik kurva I-V secara langsung di lapangan. Data yang tersimpan dapat diunduh ke komputer untuk analisis lebih lanjut menggunakan perangkat lunak bawaan, menjadikannya solusi lengkap untuk pengujian efisiensi panel surya.

Prinsip kerja photovoltaic meter ini didasarkan pada pengukuran parameter listrik modul surya dalam dua mode operasi: otomatis dan manual. Mode otomatis memberikan gambaran cepat tentang kondisi modul dengan menghasilkan kurva karakteristik secara instan, sementara mode manual memungkinkan penyesuaian parameter pengukuran sesuai kebutuhan. Fitur unggulannya adalah kemampuan menghitung efisiensi dan fill factor sel surya jika luas modul dan intensitas radiasi matahari (dalam W/m²) dimasukkan. Selain itu, alat ini juga dilengkapi fungsi one-point measurement untuk memverifikasi kinerja modul pada titik operasi tertentu.

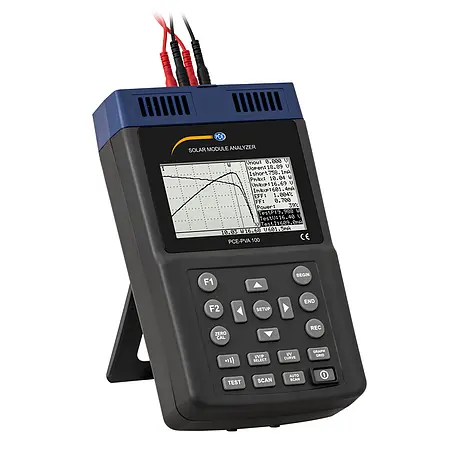

Dengan layar LCD 4,8 inci, photovoltaic meter ini menampilkan kurva karakteristik dan semua parameter pengukuran secara simultan, memudahkan pengguna dalam interpretasi data. Navigasi yang intuitif memungkinkan pengguna menelusuri setiap titik pengukuran secara individual dan beralih antara tampilan arus, tegangan, serta daya dengan satu tombol. Desainnya yang portabel dan didukung baterai dengan kapasitas sekitar 400 pengukuran membuat alat ini sangat praktis untuk penggunaan di lapangan tanpa bergantung pada sumber daya eksternal.

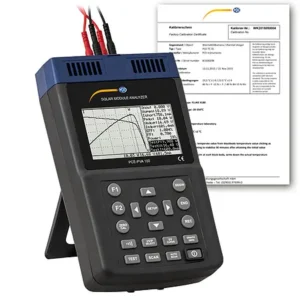

Dalam aplikasi industri manufaktur panel surya, alat ini menjadi alat vital untuk quality control dan riset pengembangan. Photovoltaic meter digunakan untuk memverifikasi spesifikasi modul produksi, mengidentifikasi cacat sel, serta mengoptimalkan desain sistem fotovoltaik. Institusi penelitian juga memanfaatkannya untuk studi komparatif material sel surya baru. Dengan kalibrasi standar ISO yang tersedia sebagai opsi, alat ini memenuhi persyaratan ketat untuk pengukuran yang dapat dilacak secara metrologis.

Kombinasi antara fitur canggih dan antarmuka yang mudah digunakan menjadikan PCE-PVA 100 solusi ideal bagi teknisi lapangan maupun insinyur laboratorium. Kelengkapannya termasuk kabel USB, adaptor daya, penjepit Kelvin, dan kabel pengaman mempercepat proses setup di berbagai kondisi pengukuran. Dengan demikian, alat ini tidak hanya meningkatkan produktivitas tetapi juga menjamin konsistensi data dalam pemantauan performa sistem fotovoltaik skala kecil hingga menengah. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Data memory for 100 measurements – Measuring range 0 … 12 A DC – Three different test functions – PC interface for data transfer – Switchable graphic view – Optionally with ISO calibration certificate

DC Voltage
Measuring range	0 … 10 V
Resolution	0.001 V
Accuracy	±1 % ±(1 % of Vopen ±0.1 V)
Measuring range	10 … 60 V
Resolution	0.1 V
Accuracy	±1 % ±(1 % of Vopen ±0.1 V)

Vopen: open voltage measurement on a solar module

Direct Current
Measuring range	0.01 … 10 A
Resolution	1 mA
Accuracy	±1 % ±(1 % of Ishort ±9 mA)
Measuring range	10 … 12 A
Resolution	10 mA
Accuracy	±1 % ±(1 % of Ishort ±0.09 A)

Ishort: short-circuit current of a solar cell

Further specifications
Adjustable photovoltaic area	0.001 … 9999 m²
Adjustable irradiance	10 … 1000 W/m²
Display	4.8“ LC display
Fuse	F250 V, 12 A
Data memory	100 measurements
Storage rate	0 … 99 minutes
Battery life	ca. 400 linear measurements from 60 … 0 V
	and 0 … 12 A
Power supply battery	11.1 V, 3400 mAh lithium battery
Power supply mains adapter	Primary: 100 … 240 V AC 50/60 Hz
	Secondary: 15 V DC / 3A
Degree of pollution	2
Temperature coefficient	0.1 % of the measuring range /
	°C / °F at temperatures <18 °C / 64 °F and >28 °C / 82 °F
Operating conditions	-20 … 60 °C / -4 … 140 °F <75 % RH, non-condensing
Dimensions	257 x 155 x 57 mm / 10.1 x 6.1 x 2.2 in
Weight	1160 g / 2.6 lbs

1 x Photovoltaic meter PCE-PVA 100 1 x Optical USB cable 1 x Battery 1 x Software CD 2 x Kelvin clamps 2 x Safety measuring lines (100 mm) 1 x Mains power adapter 1 x Instruction manual
