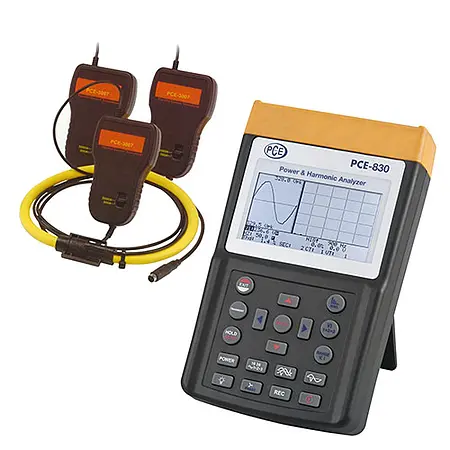

Portable Power Analyzer PCE-830-3

PCE-830-3 Portable Power Analyzer adalah alat ukur portabel yang dirancang untuk mengukur dan menganalisis parameter listrik pada sistem arus bolak-balik (AC) satu hingga tiga fase. Alat ini mampu mencatat berbagai parameter kritis seperti tegangan, arus, frekuensi, harmonik, dan daya dengan akurasi tinggi, memastikan data yang andal untuk analisis lebih lanjut. Selain itu, PCE-830-3 memenuhi standar EN50160 untuk pengukuran harmonik, interharmonik, dan asimetri, menjadikannya alat yang cocok untuk aplikasi industri yang memerlukan presisi. Dengan kemampuan mendeteksi gangguan seperti interupsi, kebocoran, atau transien (mulai dari 16 µs), alat ini sangat berguna untuk pemantauan sistem kelistrikan yang kompleks.

Prinsip kerja PCE-830-3 didasarkan pada pengukuran langsung menggunakan tiga clamp meter (PCE-3007) yang dapat dipasang bersamaan, memungkinkan pengguna memantau beberapa fase sekaligus. Layar LCD resolusi tinggi dengan backlit menampilkan hingga 35 parameter secara simultan, memudahkan pembacaan data di lapangan. Dalam mode data logger, alat ini dapat menyimpan hingga 17.470 pembacaan untuk sistem tiga fase atau 52.400 pembacaan untuk sistem satu fase, yang kemudian dapat dikelompokkan menjadi 85 grup untuk analisis jangka panjang. Fitur ini membuat PCE-830-3 ideal untuk pemantauan berkelanjutan di industri manufaktur atau fasilitas produksi.

Aplikasi utama PCE-830-3 mencakup pemeliharaan preventif, audit energi, dan analisis kualitas daya di berbagai sektor industri. Alat ini sering digunakan di pabrik, pembangkit listrik, atau gedung komersial untuk mengidentifikasi ketidakseimbangan beban, harmonik yang merugikan, atau gangguan listrik lainnya. Dengan antarmuka USB dan perangkat lunak bawaan, data pengukuran dapat dengan mudah diunduh ke komputer untuk pemrosesan lebih lanjut, memungkinkan pelacakan tren dan pembuatan laporan yang efisien. Kemudahan penggunaan dan portabilitasnya menjadikan PCE-830-3 solusi praktis bagi teknisi lapangan.

PCE-830-3 telah dikalibrasi dari pabrik, namun pengguna juga dapat memesan kalibrasi standar ISO tambahan untuk memastikan keakuratan alat sesuai kebutuhan. Paket pengiriman mencakup semua aksesori penting seperti clamp meter, kabel pengaman, adaptor, dan tas pembawa, sehingga alat ini siap digunakan segera setelah dibuka. Dengan dukungan baterai dan catu daya eksternal, PCE-830-3 dapat beroperasi dalam berbagai kondisi lapangan tanpa gangguan. Kombinasi fitur-fitur ini menjadikannya alat yang hemat waktu dan andal untuk profesional di bidang kelistrikan.

Secara keseluruhan, PCE-830-3 Portable Power Analyzer adalah investasi berharga bagi industri yang mengutamakan efisiensi energi dan keandalan sistem kelistrikan. Desainnya yang ringkas namun kuat, dilengkapi dengan kemampuan analisis mendalam, memenuhi tuntutan pasar akan alat ukur yang mudah digunakan namun canggih. Baik untuk pemantauan rutin maupun investigasi masalah kompleks, alat ini memberikan solusi komprehensif dengan akurasi tinggi dan fleksibilitas yang dibutuhkan di lingkungan industri modern. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Analysis of a network of 3 phases / 4 conductors, 3 phases / 3 conductors, 1 phase / 2 conductors, 1 phase / 3 conductors – Measures effective real value (V 123 and I 123) – Measures active power (W, KW, MW, GW) – Measures apparent and reactive power (KVA, KVAR) – Power Factor (PF), phase angle (Φ) – Measures energy and work (Wh, KWh, KVARh, PFh) – Measures current from 0.1 mA to 3000 A, allowing for the reserve power of a factory to be determined – Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors]) – CT conditions (1 to 600) and PT (1 to 3000) are programmable – Indicates current wave forms and voltage overlap. – 512 KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors – Indicates wave forms, efficiency parameters, and harmonic distortion – Backlit LCD with dot matrix – Average power (AD in W, KW, MW) – Maximum power (MD in W, KW, MW) with the programmable period – Analysis of harmonic distortion up to a curvature of 99 – Indication of up to 50º form of harmonic wave – Indication of the wave form with maximum value (1024 readings / period) – Analysis of absolute distortion (%THD-F) – Diagram of graphic equilibrium with parameters of a 3 phase system – Detects up to 28 transistors (time and cycles) with a programmable threshold (%) – Relation of 3 phases of voltage or asymmetrical current (VUR) – Factor of 3 phases of voltage and asymmetrical current (d0%, d2%) – USB port (optically insulated) – Integrated timer and calendar to record data – Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in

Technical Specifications
Measurement values	Measurement ranges / resolution / accuracy
PCE-830 + PCE-3007Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1)	10.0 W to 999.9 W / 0.1 W / ±1% of measurement range1.000 kW to 9.999 kW / 0.001 kW / ±1% of measurement range10.00 kW to 99.99 kW / 0.01 kW / ±1% of measurement range100.0 kW to 999.9 kW / 0.1 kW / ±1% of measurement range1000 kW to 9999 kW / 1 kW / ±1% of measurement range
PCE-830 + PCE-3007 Current AC (50 Hz or 60 Hz, auto range select, TRMS)	0 to 300 A / 0.1 A / ±1.0% of measurement range300.0 A to 999.9 A / 0.1 A / ±1.0% of measurement range1000 A to 3000 A / 1 A / ±1.0% of measurement range
Voltage AC (50 Hz or 60 Hz, TRMS)	20.0 V to 500.0 V / 0.1 V / ±0.5% ±5 digits(measure between phase and neutral)20.0 V to 600.0 V / 0.1 V / ±0.5% ±5 digits (measure between phase and neutral)
Harmonic distortion of AC voltage	1º to 20º / 0.1% / ±1.0%21º to 49º / 0.1% / 4% of reading ±2.0%50º to 99º / 0.1% / 6% of reading ±2.0%
PCE-830 + PCE-3007Harmonics of AC current in %	1º to 10º / 0.1% / ±2%21º to 49º / 0.1% / ±6%50º to 99º / 0.1% / ±10%
PCE-830 + PCE-3007Power Factor (PF)	0.000 to 1.000 / 0.001 / ±0.04
PCE-830 + PCE-3007Phase angle (Phi)	0° to 180° / 0.1° / ±2°
PCE-830 + PCE-3007Total harmonic distortion	0.0 to 20.0% / 0.1% / ±2%20.0% to 100% / 0.1% / ±6% of reading ±1%100% to 999.9% / 0.1% / ±10% of reading ±1%
Maximum measurement of AC voltage and current	50 Hz / 19 µS / ±5% ±30 digits60 Hz / 16 µS / ±5% ±30 digits
Peak value measurement of AC voltage and current	1.00 to 99.99 / 0.01 / ±5% ±30 digits
Frequency range in automatic mode	45 Hz to 65 Hz / 0.1 Hz / 0.1 Hz
Memory	512 kB for a maximum 52,420 readings taken by 1 phase / 2 conductors
Port	USB
Software and cable	Included, for Windows 2000, XP, ME
Display	Backlit LCD with dot matrix
Power	8 AA batteries (Mignon)
Dimensions	257 mm x 155 mm x 57 mm10.1 in x 6.1 in x 2.2 in
Weight	1.16 kg / 2.56 lbs
Operating conditions	Max. 85% relative humidity-10º C to 50º C / +14º F to +122º F
Type of protection / standards	IEC 61010, 600 V/CAT III

1 x PCE-830-3 Portable Power Analyzer 3 x Amp clamps – PCE-3007 4 x Alligator clips 4 x Safety test lines (3 m / 3.3 ft long), 8 x Batteries 1 x Mains adaptor 1 x Carrying case 1 x USB cable software 1 x User’s manual
