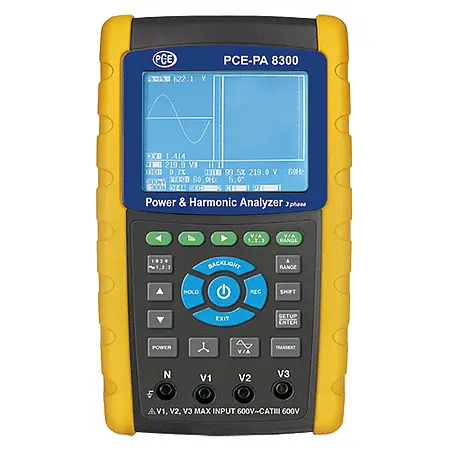

Portable Power Analyzer PCE-PA 8300-1

PCE-PA 8300 adalah alat ukur daya tiga fase yang dirancang untuk memantau dan menganalisis parameter listrik dengan akurasi tinggi dalam berbagai aplikasi industri. Alat ini dilengkapi dengan tiga clamp arus yang mampu mengukur hingga 1200 A AC, memungkinkan pengguna melakukan pengukuran daya semu, daya efektif, dan daya reaktif secara simultan. Dengan layar LCD grafis yang jelas dan memori SD card, data pengukuran dapat disimpan dan dianalisis dengan mudah. PCE-PA 8300 sangat cocok digunakan di industri manufaktur, di mana pemantauan kapasitas jaringan dan analisis harmonik menjadi kebutuhan rutin.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran tegangan dan arus secara real-time menggunakan clamp arus dan koneksi langsung ke sistem tiga fase. Alat ini menghitung berbagai parameter listrik seperti daya, faktor daya, dan harmonik, lalu menampilkannya dalam bentuk grafis atau numerik di layar. Data yang terkumpul dapat disimpan ke dalam SD card untuk pelaporan lebih lanjut atau kalibrasi standar. Kemudahan penggunaan dan antarmuka yang intuitif membuat alat ini ideal untuk teknisi lapangan maupun insinyur yang membutuhkan analisis cepat dan akurat.

Aplikasi utama PCE-PA 8300 mencakup pemantauan konsumsi energi, evaluasi efisiensi sistem listrik, serta identifikasi gangguan harmonik pada jaringan industri. Di sektor manufaktur, alat ini membantu mengoptimalkan penggunaan daya mesin produksi dan mencegah pemborosan energi. Selain itu, fitur analisis harmonik memungkinkan deteksi dini ketidakseimbangan beban yang dapat merusak peralatan. Dengan demikian, PCE-PA 8300 tidak hanya meningkatkan efisiensi tetapi juga memperpanjang umur perangkat listrik.

Dari segi desain, PCE-PA 8300 dibangun dengan casing yang kokoh dan tahan lama, menjadikannya andal untuk penggunaan di lapangan yang menuntut ketahanan tinggi. Kelengkapannya mencakup tiga clamp arus, kabel pengaman, adaptor listrik, dan baterai, sehingga siap digunakan langsung setelah pembelian. SD card yang disertakan memastikan kapasitas penyimpanan yang memadai untuk pencatatan data jangka panjang. Dengan semua fitur ini, alat ini menjadi solusi lengkap untuk kebutuhan pengukuran daya tiga fase.

Sebagai alat yang mudah digunakan, PCE-PA 8300 cocok untuk berbagai kalangan, mulai dari teknisi pemula hingga profesional di bidang kelistrikan industri. Kemampuannya dalam menyajikan data dengan akurasi tinggi dan kompatibilitasnya dengan standar pengukuran modern menjadikannya investasi berharga bagi perusahaan yang serius dalam manajemen energi. Dengan kombinasi antara fungsionalitas, keandalan, dan kemudahan operasional, PCE-PA 8300 adalah pilihan tepat untuk memenuhi kebutuhan pengukuran daya di lingkungan industri yang dinamis. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 20 A … 1200 A AC (Set 1) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range	Resolution	Accuracy
10 V … 600 V (phase to neutral)	0.1 V	±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase	0.1 V	±(0.5 % + 0.5 V)
Current Measurement (AC A) Set 1
Measurement Range	Resolution	Accuracy
20 A	0.001 A (< 10 A) 0.01 A (≥ 10 A)	± (0.5 % + 0.1 A)
200 A	0.01 A (< 100 A) 0.1 A (≥ 100 A)	± (0.5 % + 0.5 A)
1200 A	0.1 A (< 1000 A) 1 A (≥ 1000 A)	± (0.5 A + 5 A)

Effective power
Measurement range	Resolution	Accuracy
0 KW … 9.999 KW	0.001 KW	±(1 % + 0.008 KW)
10 KW … 99.99 KW	0.01 KW	±(1 % + 0.08 KW)
100 KW … 999.9 KW	0.1 KW	±(1 % + 0.8 KW)
1 MW … 9.999 MW	0.001 MW	±(1 % + 0.008 MW)
Apparent Power
Measurement range	Resolution	Accuracy
0 KVA … 9.999 KVA	0.001 KVA	±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA	0.01 KVA	±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA	0.1 KVA	±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA	0.001 MVA	±(1 % + 0.008 MVA)
Reactive Power
Measurement range	Resolution	Accuracy
0 KVAR … 9.999 KVAR	0.001 KVAR	±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR	0.01 KVAR	±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR	0.1 KVAR	±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR	0.001 MVAR	±(1 % + 0.008 MVAR)
Active Energy
Measurement range	Resolution	Accuracy
0 KWH … 9.999 KWH	0.001 KWh	±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH	0.01 KWh	±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH	0.01 KWh	±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH	0.001 MMh	±(2 % + 0.008 MWh)
Apparent Energy
Measurement range	Resolution	Accuracy
0 KVARH … 9.999 KVARH	0.001 KVARh	± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH	0.01 KVARh	± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH	0.01 KVARh	± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH	0.001 MVARh	± (2 % + 0.008 MVARh)
Power Factor
Measurement range	Resolution	Accuracy
0 … 1	0.01	± 0.04
Delay Angle
Measurement range	Resolution	Accuracy
-180° … +180°	0.1°	±1°
Frequency
Measurement range	Resolution	Accuracy
45 Hz … 65 Hz	0.1 Hz	± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range	Resolution	Accuracy
1 … 20th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order	0.001 … 1 A 0.1 %	not specified
General specifications
Display	3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards	IEC1010CAT III 600V
Input resistance AC V	10 MOhm
Operating frequency of current clamp	40 Hz … 1 kHz
Tested operating frequency of current clamp	45 Hz … 65 Hz
Overload protection	AC V AC A	720 V RMS 1300 A with current clamp
Data Storage	SD memory card
Refresh interval	1 second
Data logging function	logging with real-time speed on SD memory card
Record interval	2 … 7200 seconds
Data output (only for live display on computer)	per USB or RS232, depending on connection cable
Operating temperature	0° C … +50° C / 32° F … 122° F
Surrounding humidity	< 80 % RH8 x 1.5 V AA batteries
Voltage Supply	9 V adapter
Current Drain	Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter	50 mm / 1.9 in
Weight	Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions	Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 Three Phase Power Data Logger 3 x Current clamps (Set 1) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
