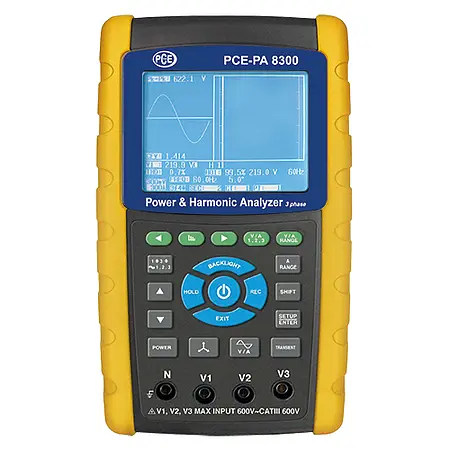

Portable Power Analyzer PCE-PA 8300-2

Portable Power Analyzer PCE-PA 8300-2

(Belum ada ulasan)
Kategori : Brand:

PCE-PA 8300 adalah data logger daya tiga fase yang dirancang untuk analisis daya dan harmonik serta pengukuran kapasitas jaringan. Alat ini dilengkapi dengan tiga penjepit arus, layar LCD grafis, dan memori SD card untuk penyimpanan data. Dengan kemampuan mengukur daya semu, efektif, dan reaktif, PCE-PA 8300 sangat ideal untuk aplikasi industri dan komersial. Keunggulannya meliputi desain yang kokoh, kemudahan penggunaan, serta fleksibilitas pengukuran hingga 3000 A AC menggunakan Rogowski coil. Produk ini mencakup berbagai aksesori seperti klip buaya, baterai, adaptor, dan tas penyimpanan, menjadikannya solusi lengkap untuk pemantauan daya tiga fase secara akurat dan efisien.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

PCE-PA 8300 adalah alat ukur daya tiga fase yang dirancang untuk memantau dan menganalisis parameter listrik dengan akurasi tinggi dalam berbagai aplikasi industri. Alat ini dilengkapi dengan tiga sensor arus berbentuk Rogowski coil yang fleksibel, memungkinkan pengukuran arus hingga 3000 A AC tanpa perlu memutus rangkaian. Dengan tampilan LCD grafis dan penyimpanan data ke kartu SD, PCE-PA 8300 memudahkan pengguna dalam merekam dan menganalisis data secara real-time. Produk ini sangat cocok untuk kalibrasi standar sistem kelistrikan di lingkungan industri yang menuntut presisi.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran daya semu, daya efektif, dan daya reaktif secara simultan pada ketiga fase. Sensor Rogowski coil mendeteksi arus dengan induksi elektromagnetik, sementara tegangan diukur melalui klip buaya yang terisolasi untuk keamanan. Data yang terkumpul kemudian diproses dan ditampilkan dalam bentuk grafik atau numerik, memudahkan identifikasi gangguan harmonik atau ketidakseimbangan beban. Kemampuannya dalam analisis harmonik membuat alat ini ideal untuk memastikan efisiensi jaringan listrik.

Dalam industri manufaktur, PCE-PA 8300 sering digunakan untuk memantau konsumsi daya mesin produksi, mengoptimalkan efisiensi energi, dan mendeteksi anomali listrik yang dapat menyebabkan downtime. Alat ini juga banyak diaplikasikan di pembangkit listrik, gedung komersial, dan fasilitas infrastruktur untuk memverifikasi kapasitas jaringan. Dengan antarmuka yang mudah digunakan, teknisi dapat dengan cepat mengkonfigurasi pengukuran tanpa pelatihan intensif.

Keunggulan lain dari PCE-PA 8300 adalah desainnya yang portabel dan tahan lama, dilengkapi dengan casing pelindung dan adaptor daya fleksibel untuk penggunaan di lapangan. Kartu SD yang disertakan memungkinkan penyimpanan data jangka panjang, sementara baterai AA dan adaptor 9 V memberikan opsi daya yang fleksibel. Kelengkapan aksesori seperti klip buaya dan kabel pengaman memastikan pengukuran yang akurat dan aman dalam berbagai kondisi.

Produk ini merupakan solusi lengkap bagi profesional yang membutuhkan alat ukur daya tiga fase dengan fitur canggih namun tetap mudah digunakan. Dengan kombinasi akurasi tinggi, kalibrasi standar, dan kemampuan analisis mendalam, PCE-PA 8300 membantu industri meningkatkan kinerja sistem kelistrikan mereka. Pengguna dapat mengandalkan alat ini untuk tugas pemeliharaan preventif, audit energi, atau validasi instalasi listrik baru. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 30 A … 3000 A AC (Set 2) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range Resolution Accuracy
10 V … 600 V (phase to neutral) 0.1 V ±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase 0.1 V ±(0.5 % + 0.5 V)
Current measurement (AC A) Set 2
Measurement range Resolution Accuracy
30 A 0.001 A (< 10 A)0.01 A (≥ 10 A) ±(0.5 % + 0.1 A)
300 A 0.01 A (< 10 A) 0.1 A (≥ 10 A) ±(0.5 % + 0.5 A)
3000 A 0.1 A (< 1000 A)1 A (≥ 1000 A) ±(0.5 A + 5 A)
Effective power
Measurement range Resolution Accuracy
0 KW … 9.999 KW 0.001 KW ±(1 % + 0.008 KW)
10 KW … 99.99 KW 0.01 KW ±(1 % + 0.08 KW)
100 KW … 999.9 KW 0.1 KW ±(1 % + 0.8 KW)
1 MW … 9.999 MW 0.001 MW ±(1 % + 0.008 MW)
Apparent Power
Measurement range Resolution Accuracy
0 KVA … 9.999 KVA 0.001 KVA ±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA 0.01 KVA ±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA 0.1 KVA ±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA 0.001 MVA ±(1 % + 0.008 MVA)
Reactive Power
Measurement range Resolution Accuracy
0 KVAR … 9.999 KVAR 0.001 KVAR ±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR 0.01 KVAR ±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR 0.1 KVAR ±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR 0.001 MVAR ±(1 % + 0.008 MVAR)
Active Energy
Measurement range Resolution Accuracy
0 KWH … 9.999 KWH 0.001 KWh ±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH 0.01 KWh ±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH 0.01 KWh ±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH 0.001 MMh ±(2 % + 0.008 MWh)
Apparent Energy
Measurement range Resolution Accuracy
0 KVARH … 9.999 KVARH 0.001 KVARh ± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH 0.01 KVARh ± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH 0.01 KVARh ± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH 0.001 MVARh ± (2 % + 0.008 MVARh)
Power Factor
Measurement range Resolution Accuracy
0 … 1 0.01 ± 0.04
Delay Angle
Measurement range Resolution Accuracy
-180° … +180° 0.1° ±1°
Frequency
Measurement range Resolution Accuracy
45 Hz … 65 Hz 0.1 Hz ± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range Resolution Accuracy
1 … 20th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order 0.001 … 1 A 0.1 % not specified
General specifications
Display 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards IEC1010CAT III 600V
Input resistance AC V 10 MOhm
Operating frequency of current clamp 40 Hz … 1 kHz
Tested operating frequency of current clamp 45 Hz … 65 Hz
Overload protection AC V AC A 720 V RMS 1300 A with current clamp
Data Storage SD memory card
Refresh interval 1 second
Data logging function logging with real-time speed on SD memory card
Record interval 2 … 7200 seconds
Data output (only for live display on computer) per USB or RS232, depending on connection cable
Operating temperature 0° C … +50° C / 32° F … 122° F
Surrounding humidity < 80 % RH8 x 1.5 V AA batteries
Voltage Supply 9 V adapter
Current Drain Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter 50 mm / 1.9 in
Weight Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 Three Phase Power Data Logger3 x Flexible Rogowski coils (Set 2) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
