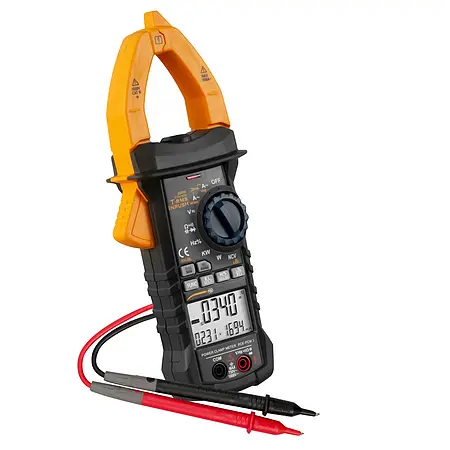

Portable Power Analyzer PCE-PCM 3

Portable Power Analyzer PCE-PCM 3

Kategori : Brand:

Portable Power Analyzer PCE-PCM 3 adalah multimeter digital canggih untuk pengukuran satu fase dengan kemampuan mengukur arus AC hingga 1000 A dan tegangan hingga 1000V AC/DC. Alat ini dilengkapi fitur NCV untuk mendeteksi tegangan tanpa kontak langsung, pengukuran daya semu, reaktif, dan aktif hingga 750 KW, serta analisis arus inrush yang tidak dapat dilakukan oleh multimeter konvensional. Dengan antarmuka Bluetooth, data pengukuran dapat dikirim langsung ke perangkat lain untuk analisis lebih lanjut. Layar backlight memudahkan pembacaan dalam kondisi redup. Ideal untuk teknisi listrik, maintenance industri, dan aplikasi lapangan yang membutuhkan presisi dan kemudahan penggunaan. Paket penjualan mencakup tas transport, set kabel uji, baterai 9V, dan manual pengguna.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Portable Power Analyzer PCE-PCM 3 adalah alat ukur digital multifungsi yang dirancang untuk pengukuran daya satu fase dengan akurasi tinggi. Alat ini mampu mengukur arus AC hingga 1000 A dan tegangan hingga 1000V AC/DC, menjadikannya solusi ideal untuk aplikasi industri yang membutuhkan presisi. Dengan fitur pengukuran daya aktif (W), daya semu (VA), dan daya reaktif (Var), alat ini memudahkan analisis sistem kelistrikan secara komprehensif. Selain itu, kemampuan mengukur inrush current memungkinkan pengguna menangkap lonjakan arus saat peralatan pertama kali dinyalakan, sesuatu yang sulit dilakukan dengan alat konvensional.

Prinsip kerja PCE-PCM 3 menggabungkan teknologi sensor arus non-kontak dengan sirkuit pengukuran digital yang telah melalui kalibrasi standar. Fungsi NCV (Not Connected Voltage) memungkinkan deteksi tegangan pada kabel tanpa kontak fisik, meningkatkan keamanan pengguna selama operasi. Antarmuka Bluetooth terintegrasi memfasilitasi transfer data ke perangkat lain untuk pemantauan dan analisis lebih lanjut. Desainnya yang portabel dilengkapi backlight, memastikan penggunaan yang mudah bahkan di lingkungan dengan pencahayaan terbatas.

Dalam industri manufaktur, alat ini sangat berguna untuk memantau konsumsi daya mesin produksi atau mengidentifikasi ketidakseimbangan beban. Kemampuannya mengukur daya hingga 750 kW membuatnya cocok untuk aplikasi seperti panel distribusi, sistem HVAC, atau peralatan berat. Pengguna juga dapat memanfaatkan fitur logging data via Bluetooth untuk pelacakan tren energi jangka panjang. Dengan demikian, PCE-PCM 3 tidak hanya menyederhanakan pengukuran tetapi juga mendukung efisiensi energi.

Keunggulan lain dari PCE-PCM 3 adalah kemudahan digunakan berkat antarmuka yang intuitif dan tampilan digital yang jelas. Test lead set dan baterai 9V yang termasuk dalam paket memastikan alat siap digunakan langsung di lapangan. Transport bag yang disertakan juga melindungi alat selama penyimpanan atau perpindahan. Kombinasi fitur-fitur ini menjadikannya pilihan praktis bagi teknisi lapangan maupun insinyur yang membutuhkan alat serbaguna.

Secara keseluruhan, Portable Power Analyzer PCE-PCM 3 adalah solusi lengkap untuk pengukuran daya dengan akurasi tinggi dan fleksibilitas aplikasi. Alat ini cocok untuk berbagai sektor, mulai dari utilitas hingga maintenance industri, berkat kemampuan mengukur parameter kelistrikan yang komprehensif. Dengan dukungan teknologi Bluetooth dan desain ergonomis, alat ini tidak hanya meningkatkan produktivitas tetapi juga memenuhi standar keandalan yang ketat. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Apparent / active / reactive power – Measurement up to the 20th harmonic – “Not Connected Voltage” function – Inrush current measurement – Current measurement up to 1000 A AC – Bluetooth interface

Ambient conditions 23°C / 73.4°F ± 5°C / 41°F, < 75% RH
Measuring function
Current measurement AC
Measuring rangeResolutionAccuracy
60 A0.01 A± 2% + 8 Dgt
600 A0.1 A± 2% + 8 Dgt
1000 A1 A± 2% + 8 Dgt
Maximum input current: 1000 A AC
Frequency range: 40 …. 400 Hz
Measuring function
Inrush current AC
Measuring rangeResolutionAccuracy
60 A0.01 AFor reference only
600 A0.1 A± 5% + 60 Dgt
1000 A1 A± 5% + 60 Dgt
Integral time: 100 ms
Measuring range: 20 … 1000 A
Frequency range: 40 …. 400 Hz
Measuring function
Voltage measurement DC
Measuring rangeResolutionAccuracy
6V0.001V± 0.5% + 5 Dgt
60V0.01V± 0.5% + 5 Dgt
600V0.1V± 0.5% + 5 Dgt
1000V1V± 0.8% + 4 Dgt
Input impedance: 10 MΩ
Maximum input voltage: 750V AC (rms value) or 1000V DC
Measuring function
Voltage measurement AC
Measuring rangeResolutionAccuracy
6V0.001V± 0.6% + 4 Dgt
60V0.01V± 0.6% + 4 Dgt
600V0.1V± 0.6% + 4 Dgt
1000V1V± 0.8% + 4 Dgt
Input impedance: 10 MΩ
Maximum input voltage: 750V AC (rms value) or 1000V DC
Frequency range: 40 … 400 Hz
Measuring function
Frequency measurement with
The current measuring function
Measuring rangeResolutionAccuracy
99.99 Hz0.01 Hz± 1.5% + 5 Dgt
999.9 Hz0.1 Hz± 1.5% + 5 Dgt
Measuring range: 10 … 1 kHz
Measuring range of the input signal: > 20 AAC (rms value)
The input current increases with the measuring frequency.
Maximum input current: 1000 AAC (rms value)
Measuring function
Frequency measurement with the
Voltage measurement function
Measuring rangeResolutionAccuracy
99.99 Hz0.01 Hz± 1.5% + 5 Dgt
999.9 Hz0.1 Hz± 1.5% + 5 Dgt
9,999 kHz0.001 kHz± 1.5% + 5 Dgt
Measuring range: 10 … 10 kHz
Measuring range of the input signal: > 1V AC (rms value)
The input current increases with the measuring frequency.
Maximum input voltage: 1000V AC (rms value)
Measuring function
Frequency measurement
Measuring rangeResolutionAccuracy
9,999 Hz0.001 Hz± 0.3% + 5 Dgt
99.99 Hz0.01 Hz± 0.3% + 5 Dgt
9,999 kHz0.1 Hz± 0.3% + 5 Dgt
999.9 Hz0.001 kHz± 0.3% + 5 Dgt
99.99 kHz0.01 kHz± 0.3% + 5 Dgt
999.9 kHz0.1 kHz± 0.3% + 5 Dgt
9,999 MHz0.001 MHz± 0.3% + 5 Dgt
Overvoltage protection: 1000V DC or 750V AC (rms value)
Range of voltage input> 2V
(as the input voltage increases, so does the frequency)
Measuring function
Duty cycle
Measuring rangeResolutionAccuracy
0.1 … 99.9%0.1%± 0.3% + 5 Dgt
Frequency range: 10 … 10 kHz
Voltage range: 2 … 250V AC (rms value)
(The voltage increases with the frequency)
Duty cycle with theFrequency range: 10 … 1 kHz
Current measurement functionInput current: 20 … 1000 AAC (rms value)
Duty cycle with theFrequency range: 10 … 1 kHz
Voltage measurement functionInput current: 1 … 750V AC (rms value)
Input impedance: 1MΩ
Measuring function
Resistivity
Measuring rangeResolutionAccuracy
600 Ω0.1 Ω± 0.8% + 3 Dgt
6 kΩ0.001 kΩ± 0.8% + 3 Dgt
60 kΩ0.01 kΩ± 0.8% + 3 Dgt
600 kΩ0.1 kΩ± 0.8% + 3 Dgt
6 MΩ0.001 MΩ± 2% + 5 Dgt
60 MΩ0.1 MΩ± 2% + 5 Dgt
Measuring voltage: approx. 0.78V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Continuity test
Measuring rangeResolutionAccuracy
600 Ω0.1 Ω–
Acoustic signal at < 50 Ω
Test voltage: 1.48V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Capacitance measurement
Measuring rangeResolutionAccuracy
9.999 nF0.001 nF± 3% + 5 Dgt
99.99 n.f.0.01 nF± 3% + 5 Dgt
999.9 nF0.1 nF± 3% + 5 Dgt
9.999 μF0.001 μF± 3% + 5 Dgt
99.99 μF0.01 μF± 3% + 5 Dgt
999.9 μF0.1 μF± 3% + 5 Dgt
9,999mF0.001 mF± 3% + 5 Dgt
99.99 mF0.01 mF± 3% + 5 Dgt
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Diode measurement
Measuring rangeResolutionAccuracy
3V0.001V–
DC anode side: approx. 1-mA
DC cathode side: approx. 3.2V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Single phase power measurement
Measuring rangeResolutionAccuracy
3 W / VA / Var0.01 W / VA / Var± 3% + 5 Dgt
100 W / VA / Var0.1 W / VA / Var± 3% + 5 Dgt
4000 W / VA / Var1 W / VA / Var± 3% + 5 Dgt
10 kW / VA / var0.01 kW / VA / Var± 3% + 5 Dgt
100 kW / VA / var0.1 kW / VA / Var± 3% + 5 Dgt
750 kW / VA / var1 kW / VA / Var± 3% + 5 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
Measuring function
Power factor capacitive / inductive
Measuring rangeResolutionAccuracy
0.1 … 10.001± 5% + 5 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
Measuring function
Harmonics measurement
Measuring rangeResolutionAccuracy
1–± 3% + 10 Dgt
2 … 6–± 3.5% + 10 Dgt
7 … 8–± 4.5% + 10 Dgt
9 … 10–± 5% + 10 Dgt
11 … 15–± 7% + 10 Dgt
16 … 20–± 10% + 10 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
The resolution depends on the voltage measuring range
General specifications
Measuring rangeAutomatically and manually adjustable
Maximum voltage range1000V DC or 750V AC
Maximum working height2000 m / 6561 ft
DisplayLCD
Maximum display5999 Dgt.
Overrange“OIL”
Measuring range underflow“-OL”
Measuring rate3 Hz
Automatic shutdownAfter 30 minutes
Power supply9V block battery
Battery indicatorIcon if the battery voltage is too low
Temperature coefficient0.1 x accuracy x °C / °F*
Operating conditions0 … 40°C, 32 … 104°F
Storage conditions-10 … 60°C, 14 … 140°F
Dimensions238 x 92 x 50 mm / 9.4 x 3.6 x 2 in
WeightAbout 420 g / < 1 lb (with batteries)
Accuracies are given at ambient conditions of 18 … 28°C / 65 … 83°F. *The temperature is the difference between the temperature of the operating conditions and the current ambient temperature.
Example:
Is the current ambient temperature greater than the temperature of the operating conditions
(50°C / 122°F (current ambient temperature)) – (40°C / 104°F (operating temperature) = 10°C / 50°F
Is the current ambient temperature less than the temperature of the operating conditions
(0°C (operating temperature)) – (-5°C / 23°F (current ambient temperature)) = 5°C / 41°F

1 x Power analyzer PCE-PCM 3 1 x Transport bag 1 x Test lead set 1 x 9V block battery 1 x User manual
