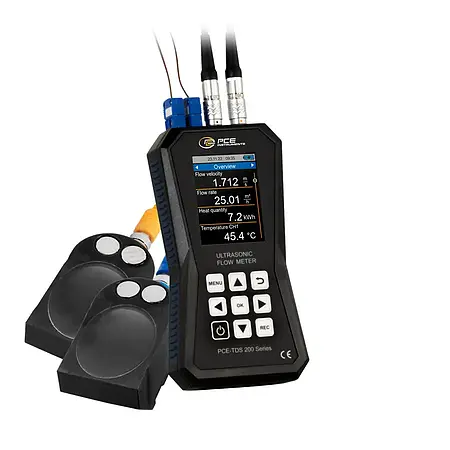

Portable Ultrasonic Flow Meter PCE-TDS 200 L

Ultrasonic flowmeter PCE-TDS 200 L adalah alat ukur aliran portabel yang dirancang untuk mengukur kecepatan, volume aliran, dan jumlah panas dengan akurasi tinggi. Alat ini memiliki rentang pengukuran hingga ±32 m/s dan reproduksibilitas ±0,5% dari nilai terukur, menjadikannya solusi ideal untuk aplikasi industri yang membutuhkan presisi. Dengan memanfaatkan teknologi ultrasonik, flowmeter ini dapat bekerja pada berbagai media, termasuk cairan dalam pipa dengan diameter mulai dari DN 300 hingga 6000 mm. Fitur kalibrasi standar dan tampilan LC 2,8 inci memudahkan pengguna dalam memantau data secara real-time.

Prinsip kerja alat ini didasarkan pada pengukuran waktu transit gelombang ultrasonik antara dua sensor yang dipasang di permukaan pipa. Sensor besar (PCE-TDS 200 L SENSOR) dilengkapi magnet dan kabel yang dapat dilepas, memungkinkan instalasi cepat bahkan pada pipa berukuran besar. Kualitas sinyal dan jarak antar-sensor dapat dipantau melalui bantuan instalasi grafis, memastikan pengukuran yang konsisten. Data yang terekam disimpan dalam memori internal 32 GB yang mampu menampung hingga 10 juta titik pengukuran, dengan interval penyimpanan fleksibel dari 1 detik hingga 12 jam.

Aplikasi utama flowmeter ini mencakup industri manufaktur, utilitas, dan inspeksi sistem pemanas. Dengan tambahan termokopel (opsional PCE-TDS 200+), alat ini dapat menghitung jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar pipa. Fitur ini sangat berguna untuk memantau efisiensi energi dalam sistem HVAC atau proses industri. Selain itu, kemampuan menghitung biaya per unit panas secara langsung membuatnya menjadi alat yang efisien untuk audit energi.

Pengoperasiannya yang mudah digunakan didukung oleh antarmuka intuitif dan perangkat lunak opsional untuk analisis data. Pengguna dapat mengekspor hasil pengukuran dalam format .csv atau membuat laporan PDF untuk dokumentasi lebih lanjut. Tampilan live view pada perangkat lunak memungkinkan pemantauan jarak jauh, sementara pengaturan melalui software menyederhanakan konfigurasi parameter pengukuran. Fitur-fitur ini menjadikan PCE-TDS 200 L sebagai alat serbaguna untuk berbagai kebutuhan industri.

Dalam paket penjualan, pengguna akan menerima flowmeter portabel, sepasang sensor aliran, kabel penghubung 5 meter, gel ultrasonik, dan alat bantu lainnya seperti pita pengukur PCE. Semua komponen disimpan dalam casing plastik yang kokoh untuk memastikan keamanan selama transportasi. Dengan kombinasi akurasi tinggi, fleksibilitas pengukuran, dan dukungan perangkat lunak, ultrasonic flowmeter ini adalah investasi yang tepat untuk memenuhi tantangan pengukuran aliran dalam skala industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 L SENSOR	Sensor pair
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob


Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 L1 x flow sensor PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
