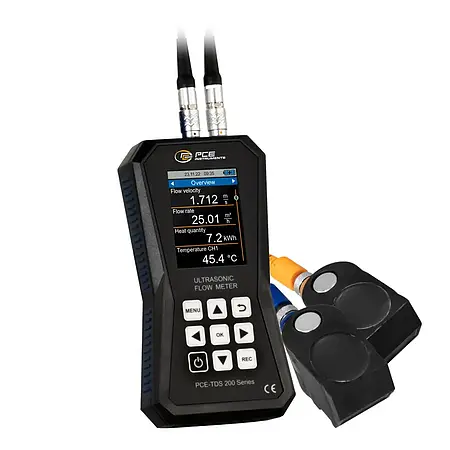

Portable Ultrasonic Flow Meter PCE-TDS 200 M

Flowmeter ultrasonik portabel PCE-TDS 200 M adalah alat ukur aliran yang dirancang untuk memberikan akurasi tinggi dalam berbagai aplikasi industri. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini ideal untuk memantau kecepatan aliran, volume aliran, dan volume cairan atau gas dalam pipa. Prinsip kerjanya memanfaatkan teknologi ultrasonik, di mana sensor memancarkan gelombang suara melalui media dan mengukur waktu tempuhnya untuk menghitung kecepatan aliran. Alat ini cocok untuk semua jenis media, termasuk air, minyak, dan bahan kimia, sehingga banyak digunakan di industri manufaktur, utilitas, dan pengolahan air.

Salah satu keunggulan utama flowmeter ini adalah kemudahan penggunaannya, didukung oleh tampilan LC berwarna 2,8 inci yang jelas dan antarmuka yang intuitif. Dilengkapi dengan memori internal 32 GB, alat ini mampu menyimpan hingga 10 juta titik pengukuran dengan interval yang dapat disesuaikan dari 1 detik hingga 12 jam. Fitur data logger memungkinkan pengguna merekam dan menganalisis data secara real-time atau nanti melalui perangkat lunak khusus. Selain itu, alat ini dapat dihubungkan dengan termokopel opsional untuk mengukur perpindahan panas, menjadikannya solusi serbaguna untuk inspeksi sistem pemanas atau pendingin.

Flowmeter ini juga menawarkan fleksibilitas dalam pemasangan sensor, baik menggunakan magnet bawaan untuk pipa besi atau pengikat kabel yang dapat dilepas untuk pipa non-magnetik. Sensor dirancang untuk pipa dengan diameter DN 50 hingga 700 mm dan tahan suhu antara -30 hingga 160 °C, memastikan kinerja optimal dalam kondisi ekstrem. Untuk memastikan akurasi, produk ini tersedia dengan sertifikat kalibrasi standar ISO atau DAkkS, yang sangat penting untuk aplikasi yang memerlukan kepatuhan regulasi ketat.

Dalam operasionalnya, flowmeter ini dilengkapi dengan alat bantu instalasi yang memandu pengguna menempatkan sensor pada jarak dan posisi yang tepat. Fitur ini secara grafis menampilkan kualitas sinyal dan memastikan pengukuran yang konsisten. Selain itu, perangkat lunak pendamping memungkinkan pengguna mengkonfigurasi alat, melihat data secara live, serta mengekspor hasil dalam format .csv atau laporan PDF untuk analisis lebih lanjut. Kemampuan ini membuat alat ini tidak hanya presisi tetapi juga efisien dalam pengelolaan data.

Aplikasi flowmeter ultrasonik portabel ini sangat luas, mulai dari pemantauan aliran di pabrik kimia, sistem distribusi air, hingga audit energi pada fasilitas industri. Dengan kombinasi fitur canggih dan desain yang mudah digunakan, alat ini menjadi pilihan ideal bagi insinyur dan teknisi yang membutuhkan solusi pengukuran aliran yang andal. Dukungan kalibrasi standar dan kemampuan analisis data yang komprehensif semakin memperkuat posisinya sebagai alat esensial di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 M1 x flow sensor PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
