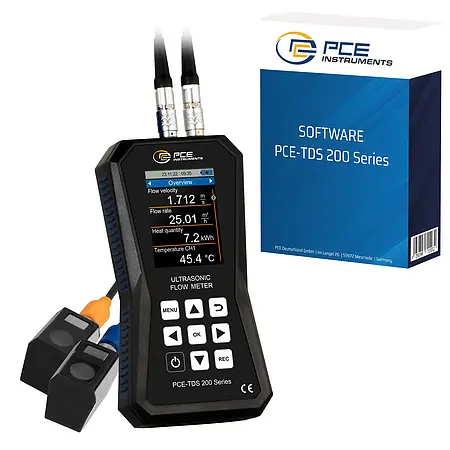

Portable Ultrasonic Flow Meter PCE-TDS 200 S-SW-KIT incl. software

Ultrasonic flowmeter PCE-TDS 200 S-SW-KIT adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan jumlah panas pada berbagai jenis media. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan gelombang ultrasonik yang dipancarkan melalui sensor, lalu menganalisis waktu tempuh gelombang untuk menghitung kecepatan aliran. Teknologi ini memungkinkan pengukuran tanpa kontak langsung dengan media, sehingga ideal untuk cairan korosif atau bertekanan tinggi.

Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, menjadikannya solusi andal untuk pemantauan jangka panjang. Pengguna dapat mengatur interval penyimpanan dari 1 detik hingga 12 jam, serta menentukan kondisi start dan stop sesuai kebutuhan. Fitur data logger memungkinkan perekaman data secara otomatis, yang nantinya dapat dianalisis melalui software bawaan. Software tersebut menyediakan tampilan live view, ekspor data dalam format .csv, dan pembuatan laporan PDF, memudahkan integrasi dengan sistem manajemen data di industri manufaktur.

Untuk instalasi yang optimal, flowmeter ini dilengkapi dengan alat bantu pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara grafis. Sensor PCE-TDS 200 S yang termasuk dalam paket memiliki ukuran kompak (45 x 30 x 30 mm) dan tahan suhu -30 hingga 160°C, cocok untuk pipa berdiameter kecil (DN 15-100 mm). Magnet dan pengikat kabel yang disertakan memastikan pemasangan cepat dan stabil pada pipa berbahan ferrous. Selain itu, gel ultrasonik kontak membantu meningkatkan akurasi pengukuran dengan meminimalkan gangguan sinyal.

Aplikasi utama alat ini mencakup inspeksi sistem pemanas, pemantauan aliran di pabrik kimia, serta pengukuran efisiensi energi dalam industri HVAC. Dengan tambahan termokopel opsional (PCE-TDS 200+), flowmeter dapat menghitung jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar. Fitur penghitungan biaya per unit panas juga tersedia, memudahkan analisis ekonomi dalam proyek efisiensi energi. Kemudahan penggunaan dan fleksibilitasnya membuat alat ini populer di kalangan teknisi lapangan dan insinyur kontrol proses.

Sebagai penunjang keandalan, flowmeter ini tersedia dengan sertifikat kalibrasi standar ISO atau DAkkS sesuai permintaan. Layar LC 2,8″ yang jernih memudahkan pembacaan data langsung di lapangan, sementara antarmuka software yang intuitif menyederhanakan konfigurasi dan analisis. Dengan kombinasi fitur canggih dan desain ergonomis, PCE-TDS 200 S-SW-KIT menjadi solusi komprehensif untuk kebutuhan pengukuran aliran di berbagai sektor industri, mulai dari utilitas hingga manufaktur presisi. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob


Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200 S-SW-KIT1 x flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x software1 x instruction manual
