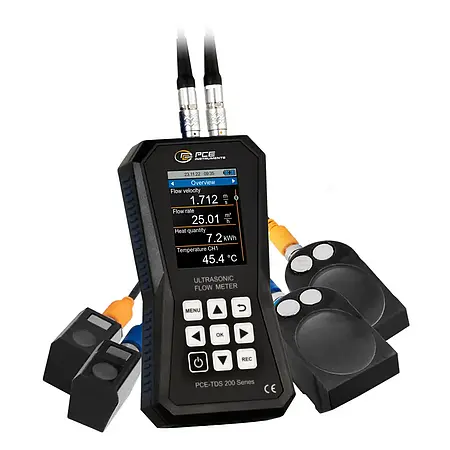

Portable Ultrasonic Flow Meter PCE-TDS 200 SL

Flowmeter ultrasonik portabel PCE-TDS 200 SL adalah alat ukur aliran yang dirancang untuk aplikasi industri dengan akurasi tinggi dan kemudahan penggunaan. Alat ini mengukur kecepatan aliran hingga ±32 m/s dengan reprodusibilitas ±0,5% dari nilai terukur, menjadikannya solusi ideal untuk pemantauan aliran cairan dalam berbagai media. Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini cocok untuk logging jangka panjang dalam industri manufaktur, utilitas air, atau sistem pemanas. Prinsip kerjanya memanfaatkan teknologi ultrasonik dimana sensor memancarkan gelombang suara melalui media cairan, kemudian menghitung perbedaan waktu tempuh untuk menentukan kecepatan aliran.

Flowmeter ini menawarkan fleksibilitas pengukuran dengan dua jenis sensor yang disertakan dalam paket penjualan. Sensor kecil (PCE-TDS 200 S) cocok untuk pipa berdiameter DN 15-100 mm, sedangkan sensor besar (PCE-TDS 200 L) dirancang untuk pipa berukuran DN 300-6000 mm. Kedua sensor dilengkapi magnet dan pengikat kabel yang dapat dilepas, memudahkan instalasi pada berbagai material pipa. Sistem bantu instalasi yang terintegrasi memberikan panduan visual untuk penempatan sensor optimal, memastikan kualitas sinyal pengukuran yang konsisten. Fitur ini sangat bermanfaat di lapangan dimana kondisi instalasi seringkali bervariasi.

Untuk analisis data, flowmeter ini dilengkapi dengan software khusus yang memungkinkan visualisasi data dalam bentuk tabel dan grafik. Data dapat diekspor dalam format .csv untuk pengolahan lebih lanjut atau dibuatkan laporan PDF secara otomatis. Tampilan LCD berwarna 2,8″ memberikan pembacaan yang jelas terhadap berbagai parameter seperti kecepatan aliran, volume flow, dan total volume dalam berbagai satuan. Dengan tambahan termokopel opsional, alat ini bahkan dapat mengukur jumlah panas dalam sistem pemanas, menjadikannya alat serbaguna untuk audit energi.

Aplikasi utama flowmeter ini mencakup berbagai kebutuhan industri mulai dari monitoring sistem distribusi air, proses manufaktur, hingga inspeksi efisiensi pemanas. Kemampuannya bekerja dengan berbagai media cairan dan rentang pengukuran yang luas membuatnya menjadi investasi berharga untuk kontrol proses. Opsi kalibrasi standar DAkkS atau ISO yang tersedia menjamin keandalan pengukuran untuk aplikasi kritis yang memerlukan sertifikasi. Fitur alarm nilai batas tambahan memberikan peringatan dini terhadap kondisi aliran abnormal.

Dari segi praktikalitas, desain portabel dengan casing plastik kokoh membuat alat ini mudah dibawa ke berbagai lokasi kerja. Paket komplet termasuk gel kontak ultrasonik, pita pengukur, dan kabel penghubung 5 meter memastikan kesiapan operasional di lapangan. Kombinasi antara performa teknis unggul dan antarmuka yang user-friendly menjadikan PCE-TDS 200 SL sebagai solusi komprehensif untuk kebutuhan pengukuran aliran di berbagai sektor industri. Dengan dukungan sertifikasi kalibrasi profesional, alat ini memenuhi standar ketelitian untuk aplikasi yang membutuhkan akurasi tinggi dan pelacakan data terpercaya. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Resolution	0,001 m/s
Accuracy	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	15 … 100 / 20 … 108 mm
Dimensions	45 x 30 x 30 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob


Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 SL1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
