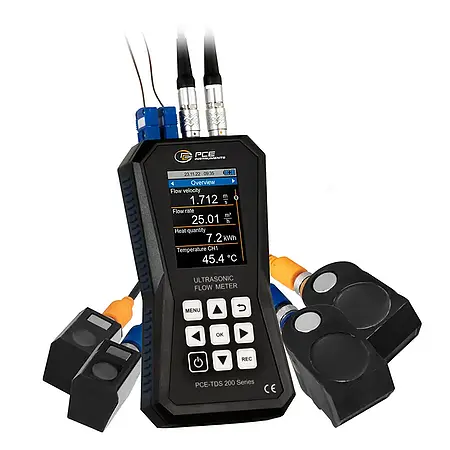

Portable Ultrasonic Flow Meter PCE-TDS 200+ SM

Aliran Ultrasonic Flowmeter PCE-TDS 200+ adalah alat ukur portabel yang dirancang untuk mengukur kecepatan aliran, volume aliran, dan volume cairan atau gas dalam pipa dengan akurasi tinggi. Perangkat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media yang diukur dan menghitung perbedaan waktu tempuh untuk menentukan kecepatan aliran. Dengan rentang pengukuran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi, seperti di industri manufaktur, pengolahan air, atau sistem pemanas.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya beradaptasi dengan berbagai jenis pipa, mulai dari diameter kecil (DN 15) hingga besar (DN 700), berkat dua pasang sensor yang disertakan (PCE-TDS 200 S dan M). Sensor ini dilengkapi magnet dan pengikat kabel untuk pemasangan yang mudah digunakan, bahkan pada pipa berbahan ferrous. Selain itu, fitur bantuan instalasi memastikan posisi sensor optimal dengan menampilkan kualitas sinyal dan jarak antar-sensor secara grafis, sehingga mengurangi kesalahan pengukuran.

Flowmeter ini juga dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, memungkinkan perekaman jangka panjang dengan interval penyimpanan fleksibel dari 1 detik hingga 12 jam. Data dapat dianalisis melalui perangkat lunak khusus yang menyajikan hasil dalam bentuk tabel, grafik, atau laporan PDF. Fitur ini sangat berguna untuk pemantauan terus-menerus di pabrik atau fasilitas produksi yang memerlukan pelacakan kinerja sistem secara real-time.

Untuk aplikasi termal, seperti inspeksi sistem pemanas, flowmeter dapat diintegrasikan dengan termokopel tambahan (PCE-TDS 200+) guna mengukur perbedaan suhu antara aliran masuk dan keluar. Dengan kombinasi data kecepatan aliran dan suhu, alat ini mampu menghitung jumlah panas yang ditransfer, bahkan menampilkan biaya per unit panas secara langsung. Kemampuan ini menjadikannya solusi ideal untuk audit energi atau optimasi efisiensi di industri.

Dengan layar LC 2,8″ yang mudah dibaca dan antarmuka yang intuitif, flowmeter ini dirancang untuk penggunaan lapangan yang praktis. Kalibrasi standar ISO atau DAkkS tersedia sebagai opsi, memastikan keandalan pengukuran sesuai regulasi internasional. Dilengkapi dengan kotak plastik dan perlengkapan lengkap termasuk gel ultrasonik dan pita pengukur, alat ini siap digunakan di berbagai lingkungan industri dengan performa konsisten dan minim perawatan. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200+ SM1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
