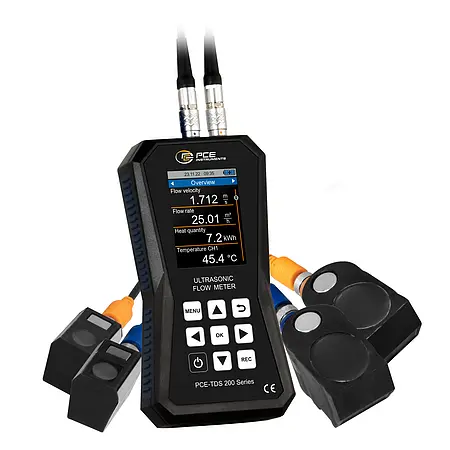

Portable Ultrasonic Flow Meter PCE-TDS 200 SM

Portable Ultrasonic Flow Meter PCE-TDS 200 SM adalah alat ukur aliran portabel yang dirancang untuk mengukur kecepatan, volume aliran, dan jumlah panas dalam berbagai media cair. Alat ini menggunakan teknologi ultrasonik untuk memberikan hasil pengukuran dengan akurasi tinggi, mencapai ±1,5% f.s. untuk pipa berdiameter DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil. Dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini ideal untuk pemantauan jangka panjang dan analisis mendetail.

Prinsip kerja alat ini didasarkan pada pengukuran waktu transit sinyal ultrasonik antara dua sensor yang dipasang di pipa. Sinyal ini diproses untuk menghitung kecepatan aliran, yang kemudian dikonversi menjadi volume aliran berdasarkan spesifikasi pipa dan media. Fitur instalasi cerdas membantu pengguna memposisikan sensor dengan jarak dan sudut optimal, memastikan sinyal stabil dan hasil yang konsisten dengan reproduktibilitas ±0,5%. Alat ini juga mendukung berbagai satuan pengukuran, termasuk m³, liter, dan galon, sehingga fleksibel untuk berbagai kebutuhan industri.

Aplikasi utama Portable Ultrasonic Flow Meter mencakup industri manufaktur, utilitas air, serta inspeksi sistem pemanas dan pendingin. Dengan tambahan termokopel opsional, alat ini dapat mengukur perbedaan suhu antara aliran masuk dan keluar, memungkinkan perhitungan jumlah panas yang ditransfer. Fitur ini sangat berguna untuk audit energi atau pemantauan efisiensi sistem HVAC. Selain itu, alarm nilai batas dapat disetel untuk memberi peringatan dini jika terjadi penyimpangan aliran.

Desainnya yang portabel dan antarmuka 2,8″ LC display membuat alat ini mudah digunakan di lapangan. Pengguna dapat mengatur interval penyimpanan data dari 1 detik hingga 12 jam, tergantung kebutuhan. Data yang terekam dapat diekspor ke format .csv atau diolah menjadi laporan PDF melalui perangkat lunak bawaan. Opsi kalibrasi standar DAkkS atau ISO tersedia untuk memastikan kepatuhan terhadap regulasi industri.

Dilengkapi dengan dua pasang sensor (ukuran kecil dan menengah), alat ini cocok untuk pipa dengan diameter DN 15 hingga 700 mm. Sensor dilengkapi magnet dan pengikat kabel yang dapat dilepas, memudahkan instalasi pada pipa besi atau non-ferrous. Paket penjualan termasuk gel ultrasonik, pita pengukur, dan kotak plastik untuk penyimpanan aman. Dengan kombinasi fitur canggih dan kemudahan operasi, Portable Ultrasonic Flow Meter PCE-TDS 200 SM menjadi solusi andal untuk pengukuran aliran di berbagai lingkungan industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate

Speed
Measurement range up to	-32 … +32 m/s
Resolution	0.001 m/s
Accuracy	DN ≥50 mm: ±1.5 % of Rd for velocities >0.3 m/s / DN <50 mm: ±3.5 % of Rd for velocities >0.3 m/s

Ultrasonic sensor
Designation	PCE-TDS 200 S SENSOR
Pipe diameter	DN 15 … 100 mm / Ø 20 … 108 mm
Dimension	45 x 30 x 30 mm
Frequency	1 MHz
Operating temperature	-30 … 160 °C
Sensor cable length	5 m

Ultrasonic sensor
Designation	PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 mm / Ø 57 … 720 mm
Dimension	70 x 40 x 40 mm
Frequency	1 MHz
Temperature	-30 … 160 °C
Sensor cable length	5 m

General technical data
Measuring functions	Flow velocity, Volume flow, Volume
Units	metric, imperial
Units additional information	Dimensions: mm, in Flow velocity: m/s, ft/s Volume flow: m³, l, gal, igl, mgl, cf, bal, ib, ob Volume: m³, l, gal, igl, mgl, cf, bal, ib, ob Time specification: seconds, minutes, hours, days
Display size	2,8 Inch
Storage medium	Internal memory
Storage capacity	32 GB
Storage interval from	1 s
Storage interval to	12 h
Interface	USB-C
Pipe material	Steel, Cast iron, Stainless steel, Aluminium, Brass, Copper, PVC, Iron, Nickel, Titanium, Zinc, Acrylic, Polyethylene, Polypropylene, Nylon, User-defined (manual entry of the transversal sound velocity of the pipe material)
Pipe material additional information	Inner lining of the pipe: – No lining – Epoxy resin – Rubber – Mortar – Polystyrene – Polyethylene – Polytetrafluoroethylene – Polyurethane – Polypropylene – Customised (manual entry of the longitudinal sound velocity of the inner lining of the pipe)
Measured medium	Water, Seawater, Oil, Crude oil, Methanol, Ethanol, Diesel, Petrol, Petroleum, User-defined (manual entry of the sound velocity of the medium)
Operating time	10 h
Automatic power-off from…to	1 … 15 min.
Automatic power-off can be deactivated	Yes
Measuring method	Z, V, N, W
Alarm	optical, Acoustic
Alarm modes	Undercut, overflow, within, beyond
Reproducibility	±0.5 %
Menu language	Turkish, English, Polish, Spanish, German, Chinese, Russian, Japanese, French, Danish, Italian, Dutch, Portuguese
Protection class (device)	IP52
Power supply	USB 5 VDC, 500 mA
Connector type	Device-europlug
Capacity	2500 mAh
Operating conditions	-20 … 65 °C , 10 … 95 % RH
Storage conditions	-20 … 65 °C , 10 … 95 % RH
Dimensions ( L x W x H )	165 x 85 x 32 mm
Weight	263,5 g

1 x Portable Ultrasonic Flow Meter PCE-TDS 200 SM1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
