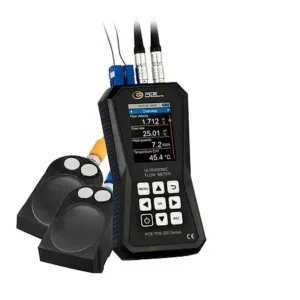

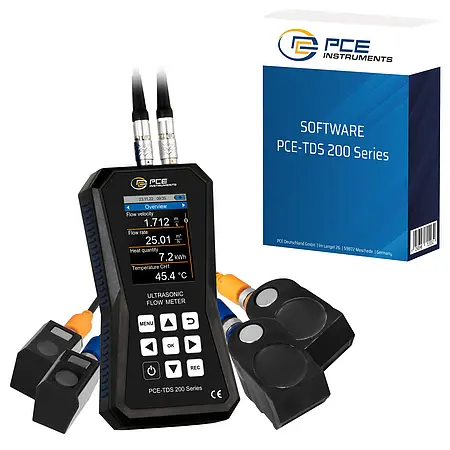

Portable Ultrasonic Flow Meter PCE-TDS 200 SM-SW-KIT incl. software

Alat ukur aliran ultrasonik PCE-TDS 200 adalah perangkat portabel dengan akurasi tinggi yang dirancang untuk mengukur kecepatan, volume aliran, dan jumlah panas dalam berbagai media cair. Dengan memanfaatkan prinsip ultrasonik, alat ini mengirimkan sinyal melalui sensor yang dipasang di pipa, lalu menghitung waktu tempuh gelombang untuk menentukan kecepatan aliran. Hasil pengukuran ditampilkan secara real-time pada layar LC 2,8 inci yang mudah dibaca, dengan opsi penyimpanan data hingga 10 juta titik pengukuran dalam memori internal 32 GB. Alat ini cocok untuk aplikasi di industri manufaktur, utilitas air, dan sistem pemanas, di mana presisi dan keandalan menjadi prioritas utama.

Salah satu keunggulan utama alat ini adalah kemampuannya beradaptasi dengan berbagai ukuran pipa, mulai dari DN 15 hingga DN 700, berkat pasangan sensor S dan M yang termasuk dalam paket penjualan. Sensor ini dilengkapi magnet dan pengikat kabel yang memudahkan instalasi pada pipa berbahan ferrous maupun non-ferrous. Selain itu, alat ini menawarkan fitur bantuan instalasi grafis yang memastikan posisi sensor optimal untuk sinyal terbaik. Dengan akurasi hingga ±1,5% f.s. untuk pipa besar dan ±3,5% f.s. untuk pipa kecil, alat ini memenuhi kebutuhan kalibrasi standar dalam pengukuran aliran industri.

Fungsi data logger yang canggih memungkinkan pengguna merekam pengukuran dalam interval 1 detik hingga 12 jam, dengan opsi ekspor data ke format .csv atau laporan PDF melalui perangkat lunak bawaan. Fitur ini sangat berguna untuk analisis tren aliran jangka panjang atau audit energi. Selain itu, alat ini dapat menghitung jumlah panas dengan menambahkan termokopel opsional, menjadikannya solusi serbaguna untuk inspeksi sistem pemanas atau pendingin. Kemampuan menghitung biaya per unit panas secara real-time juga menambah nilai praktisnya di aplikasi komersial.

Dari segi desain, PCE-TDS 200 dirancang untuk penggunaan lapangan yang tangguh dengan sensor tahan suhu -30 hingga 160°C dan casing plastik yang melindungi komponen inti. Paket lengkapnya mencakup segala kebutuhan instalasi, termasuk gel ultrasonik, pita pengukur, dan kabel penghubung 5 meter. Opsi kalibrasi DAkkS atau ISO tersedia untuk memastikan kepatuhan terhadap standar internasional, menjadikannya pilihan ideal untuk lingkungan kerja yang memerlukan sertifikasi ketat.

Dengan kombinasi fitur canggih dan antarmuka yang mudah digunakan, alat ini cocok untuk teknisi lapangan, insinyur pemeliharaan, atau profesional energi yang membutuhkan alat ukur andal. Aplikasinya mencakup pemantauan distribusi air, optimasi sistem HVAC, hingga kontrol proses di industri manufaktur. Kehadiran perangkat lunak pendukung yang memungkinkan konfigurasi jarak jauh dan tampilan live data semakin memperluas fleksibilitas penggunaannya. PCE-TDS 200 bukan sekadar alat ukur, melainkan solusi komprehensif untuk manajemen aliran dan energi yang efisien. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 SM-SW-KIT1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x software1 x instruction manual
