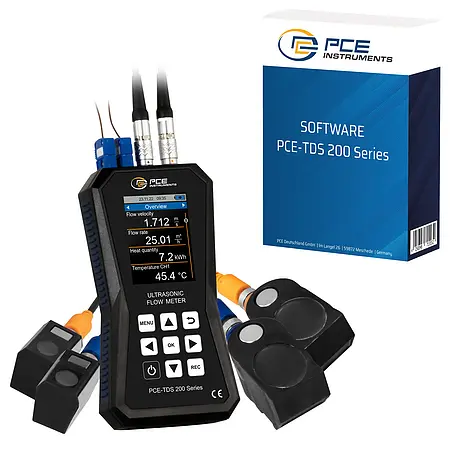

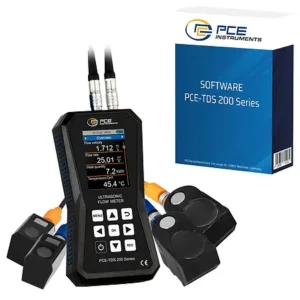

Portable Ultrasonic Flow Meter PCE-TDS 200+ SM-SW-KIT incl. software

Alat ukur aliran ultrasonik PCE-TDS 200+ adalah perangkat presisi dengan akurasi tinggi yang dirancang untuk mengukur kecepatan aliran, volume aliran, dan volume cairan atau gas dalam berbagai pipa. Dengan rentang pengukuran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini ideal untuk aplikasi industri yang membutuhkan ketepatan data. Prinsip kerjanya memanfaatkan teknologi ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media dan mengukur waktu tempuhnya untuk menghitung kecepatan aliran. Alat ini cocok untuk semua jenis media, termasuk air, minyak, dan bahan kimia, sehingga banyak digunakan di industri manufaktur, utilitas, dan pengolahan air.

Salah satu keunggulan utama alat ini adalah kemudahan penggunaannya, didukung oleh tampilan LC berwarna 2,8 inci yang menampilkan data secara jelas dan intuitif. Pengguna dapat memasukkan spesifikasi pipa dan media, lalu alat akan langsung menampilkan hasil pengukuran dalam berbagai satuan seperti m³, liter, atau galon. Fitur instalasi berbantuan grafis memastikan sensor dipasang dengan jarak dan posisi yang optimal, sementara alarm nilai batas memberikan peringatan jika terdeteksi anomali. Dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini sangat handal untuk pemantauan jangka panjang.

Untuk analisis lebih lanjut, data yang terekam dapat diunduh melalui perangkat lunak khusus dan disajikan dalam bentuk tabel atau grafik. Hasil pengukuran juga dapat diekspor ke format .csv atau dibuatkan laporan PDF, memudahkan integrasi dengan sistem manajemen data. Selain itu, alat ini mendukung pengukuran termal dengan tambahan termokopel opsional, memungkinkan perhitungan jumlah panas dalam sistem pemanas atau pendingin. Fitur ini sangat berguna untuk inspeksi efisiensi energi di industri HVAC atau pembangkit listrik.

Dari segi kalibrasi standar, PCE-TDS 200+ tersedia dengan sertifikat DAkkS atau ISO, menjamin keandalan hasil pengukuran sesuai standar internasional. Dua jenis sensor yang disertakan—PCE-TDS 200 S untuk pipa kecil (DN 15–100 mm) dan PCE-TDS 200 M untuk pipa sedang (DN 50–700 mm)—memberikan fleksibilitas dalam berbagai skenario instalasi. Sensor ini tahan suhu ekstrem (-30 hingga 160°C) dan dilengkapi magnet atau pengikat kabel untuk pemasangan yang cepat dan stabil.

Dalam paket penjualannya, alat ini sudah termasuk semua komponen pendukung seperti termokopel, gel ultrasonik, kabel USB-C, dan tas plastik untuk penyimpanan aman. Dengan kombinasi fitur canggih dan antarmuka yang ramah pengguna, PCE-TDS 200+ menjadi solusi lengkap untuk kebutuhan pengukuran aliran di industri manufaktur, minyak & gas, serta utilitas air. Kehandalannya dalam kondisi operasional yang beragam menjadikannya investasi bernilai tinggi bagi profesional yang mengutamakan akurasi dan efisiensi. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200+ SM-SW-KIT1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x Software1 x instruction manual
