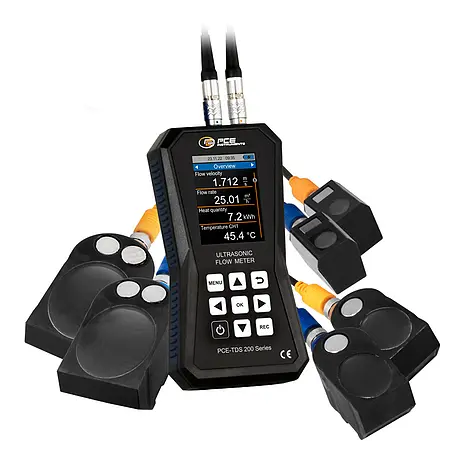

Portable Ultrasonic Flow Meter PCE-TDS 200 SML

Alat ukur aliran ultrasonik PCE-TDS 200 SML adalah solusi canggih untuk mengukur kecepatan, volume aliran, dan jumlah panas dalam berbagai media cair. Dengan rentang pengukuran hingga ±32 m/s dan akurasi tinggi hingga ±1,5% f.s. untuk pipa berdiameter DN ≥50, alat ini sangat ideal untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik yang mengukur waktu tempuh gelombang suara antara dua sensor, sehingga tidak mengganggu aliran fluida. Alat ini banyak digunakan di industri manufaktur, utilitas air, serta sistem pemanas dan pendingin.

Salah satu keunggulan utama alat ini adalah kemampuannya menyimpan hingga 10 juta titik data dalam memori internal 32 GB, dilengkapi fungsi data logger yang dapat diatur dari interval 1 detik hingga 12 jam. Fitur instalasi berbantuan grafis memastikan pemasangan sensor pada jarak yang tepat dan sinyal optimal, memudahkan pengguna bahkan untuk pemula. Dengan tampilan LC 2,8″ yang jelas dan dukungan berbagai satuan pengukuran (seperti m³, gal, atau cf), alat ini dirancang untuk mudah digunakan di lapangan.

Untuk analisis lebih lanjut, data dapat diunduh ke komputer via perangkat lunak khusus dan disajikan dalam bentuk tabel, grafik, atau laporan PDF. Fleksibilitas ekspor ke format .csv memungkinkan integrasi dengan sistem manajemen data industri. Selain itu, alat ini dapat dilengkapi sertifikat kalibrasi standar DAkkS atau ISO, menjamin kepatuhan terhadap regulasi kualitas internasional. Fitur tambahan seperti penghitungan biaya per unit panas membuatnya sangat berguna dalam audit energi.

Tersedia tiga jenis sensor yang mencakup berbagai ukuran pipa, mulai dari DN 15 hingga DN 6000, dengan ketahanan suhu -30 hingga 160°C. Sensor kecil (PCE-TDS 200 S) cocok untuk pipa sempit, sedangkan sensor besar (PCE-TDS 200 L) dirancang untuk aplikasi industri skala masif. Magnet bawaan dan pengikat kabel memudahkan pemasangan di pipa logam ferrous maupun non-ferrous. Paket lengkap termasuk gel ultrasonik dan pita pengukur memastikan kesiapan operasional langsung.

Aplikasi utamanya meliputi pemantauan efisiensi sistem HVAC, verifikasi aliran di pabrik kimia, atau pengukuran distribusi air bersih. Dengan kombinasi portabilitas, akurasi tinggi, dan fitur canggih seperti penghitungan panas berbasis suhu (menggunakan termokopel opsional), PCE-TDS 200 SML menjadi investasi strategis untuk maintenance dan optimasi proses industri. Dukungan kalibrasi standar dan antarmuka intuitif semakin memperkuat nilai produk ini di pasar alat ukur modern. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 SML1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
