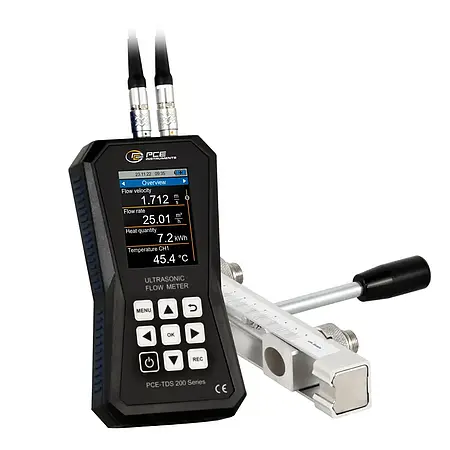

Portable Ultrasonic Flow Meter PCE-TDS 200 SR

Ultrasonic Flowmeter PCE-TDS 200 SR adalah alat ukur aliran portabel yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan aliran, volume aliran, dan volume cairan atau gas dalam pipa. Alat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media yang diukur dan menganalisis perbedaan waktu tempuh gelombang untuk menghitung kecepatan aliran. Dengan kemampuan mengukur rentang ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri manufaktur yang membutuhkan presisi.

Salah satu keunggulan utama flowmeter ini adalah kemudahan penggunaannya, didukung oleh tampilan LC 2,8 inci yang jelas dan antarmuka intuitif. Dilengkapi dengan sensor PCE-TDS 200 SR yang terpasang pada rel, proses instalasi menjadi lebih cepat dan akurat berkat panduan visual untuk penempatan sensor yang optimal. Magnet pada rel memudahkan pemasangan di pipa logam feromagnetik, sementara gel ultrasonik yang disertakan memastikan transmisi sinyal yang optimal. Fitur ini membuat alat ini ideal untuk inspeksi lapangan atau pemantauan rutin di pabrik.

Flowmeter ini juga dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, memungkinkan perekaman data jangka panjang dengan interval penyimpanan fleksibel dari 1 detik hingga 12 jam. Data dapat dianalisis lebih lanjut melalui perangkat lunak khusus yang menyajikan hasil dalam bentuk tabel, grafik, atau laporan PDF. Kemampuan ekspor data ke format .csv memudahkan integrasi dengan sistem manajemen data industri. Dengan fitur-fitur ini, alat ini tidak hanya akurat tetapi juga efisien dalam pengelolaan data.

Aplikasi utama alat ini mencakup inspeksi sistem pemanas, di mana ia dapat mengukur jumlah panas dengan menambahkan termokopel opsional PCE-TDS 200+. Dengan menghitung perbedaan suhu antara aliran dan balik, flowmeter ini mampu menentukan konsumsi energi bahkan menghitung biaya per unit panas secara real-time. Selain itu, kalibrasi standar seperti DAkkS atau ISO tersedia sebagai opsi, memastikan kepatuhan terhadap regulasi industri yang ketat. Hal ini menjadikannya solusi andal untuk audit energi atau pemeliharaan preventif.

Dengan desain portabel dan kelengkapan aksesori seperti kabel USB-C, casing plastik, dan pita pengukur, flowmeter ini siap digunakan di berbagai lingkungan kerja. Kombinasi antara akurasi tinggi, fleksibilitas pengukuran, dan kemudahan operasi membuatnya menjadi pilihan ideal untuk teknisi lapangan, insinyur proses, atau profesional di industri air, minyak & gas, serta kimia. Produk ini tidak hanya memenuhi kebutuhan teknis tetapi juga meningkatkan efisiensi kerja di lapangan. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 SR SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 SR1 x Flow sensor PCE-TDS 200 SR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
