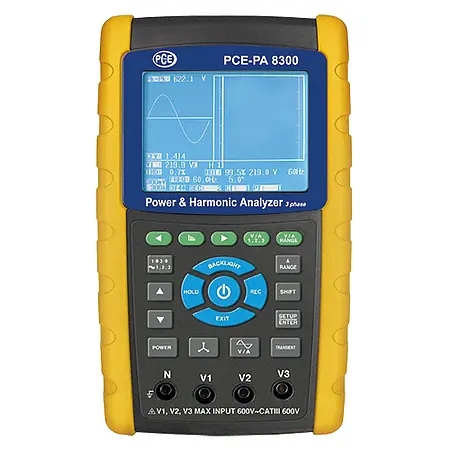

Power Analyzer PCE-PA 8300-1

PCE-PA 8300 adalah alat ukur daya tiga fase yang dirancang untuk memantau dan menganalisis parameter listrik dengan akurasi tinggi dalam berbagai aplikasi industri. Produk ini dilengkapi dengan tiga clamp arus yang mampu mengukur hingga 1200 A AC, memungkinkan pengguna untuk mencatat daya semu, daya efektif, dan daya reaktif secara simultan. Dengan layar LCD grafis yang jelas dan memori SD card, data pengukuran dapat disimpan dengan mudah untuk analisis lebih lanjut. Alat ini sangat cocok digunakan di industri manufaktur, di mana pemantauan daya dan harmonisa menjadi kunci efisiensi operasional.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran tegangan dan arus secara real-time menggunakan clamp arus dan probe tegangan yang terhubung melalui insulated alligator clips. Data yang dikumpulkan kemudian diproses untuk menghitung berbagai parameter listrik, termasuk harmonisa, yang dapat memengaruhi kualitas daya. Dengan kalibrasi standar yang handal, alat ini memastikan hasil pengukuran konsisten dan dapat diandalkan. Fitur ini membuatnya ideal untuk evaluasi kapasitas jaringan atau identifikasi masalah distribusi daya.

Aplikasi utama PCE-PA 8300 mencakup analisis daya di fasilitas industri, pembangkit listrik, dan sistem distribusi komersial. Kemampuannya dalam mendeteksi harmonisa memungkinkan teknisi mengoptimalkan peralatan dan menghindari kerusakan akibat distorsi daya. Selain itu, desainnya yang portabel dan mudah digunakan memungkinkan pengguna melakukan pengukuran di lapangan tanpa kesulitan. Alat ini juga sering digunakan untuk audit energi guna meningkatkan efisiensi sistem listrik.

Dari segi fitur, PCE-PA 8300 menawarkan antarmuka yang intuitif dengan tombol-tombol yang dirancang untuk navigasi cepat. Baterai AA dan adaptor 9 V memberikan fleksibilitas penggunaan, baik di lokasi terpencil maupun dengan sumber daya listrik. Keberadaan SD card memungkinkan transfer data ke komputer untuk pemrosesan lebih lanjut menggunakan perangkat lunak khusus. Dengan semua fitur ini, alat ini menjadi solusi lengkap untuk kebutuhan pemantauan daya tiga fase.

Produk ini dilengkapi dengan perlengkapan lengkap, termasuk tiga clamp arus, kabel pengaman, dan tas khusus untuk penyimpanan aman. Manual pengguna yang jelas memastikan pengoperasian yang lancar, bahkan bagi teknisi yang belum berpengalaman. Kombinasi antara akurasi tinggi, kemudahan penggunaan, dan daya tahan membuat PCE-PA 8300 menjadi investasi berharga bagi profesional di industri manufaktur dan utilitas listrik. Dengan alat ini, pengguna dapat memastikan sistem daya beroperasi secara optimal dan efisien. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 20 A … 1200 A AC (Set 1) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range	Resolution	Accuracy
10 V … 600 V (phase to neutral)	0.1 V	±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase	0.1 V	±(0.5 % + 0.5 V)
Current Measurement (AC A) Set 1
Measurement Range	Resolution	Accuracy
20 A	0.001 A (< 10 A) 0.01 A (≥ 10 A)	± (0.5 % + 0.1 A)
200 A	0.01 A (< 100 A) 0.1 A (≥ 100 A)	± (0.5 % + 0.5 A)
1200 A	0.1 A (< 1000 A) 1 A (≥ 1000 A)	± (0.5 A + 5 A)

Effective power
Measurement range	Resolution	Accuracy
0 KW … 9.999 KW	0.001 KW	±(1 % + 0.008 KW)
10 KW … 99.99 KW	0.01 KW	±(1 % + 0.08 KW)
100 KW … 999.9 KW	0.1 KW	±(1 % + 0.8 KW)
1 MW … 9.999 MW	0.001 MW	±(1 % + 0.008 MW)
Apparent Power
Measurement range	Resolution	Accuracy
0 KVA … 9.999 KVA	0.001 KVA	±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA	0.01 KVA	±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA	0.1 KVA	±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA	0.001 MVA	±(1 % + 0.008 MVA)
Reactive Power
Measurement range	Resolution	Accuracy
0 KVAR … 9.999 KVAR	0.001 KVAR	±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR	0.01 KVAR	±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR	0.1 KVAR	±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR	0.001 MVAR	±(1 % + 0.008 MVAR)
Active Energy
Measurement range	Resolution	Accuracy
0 KWH … 9.999 KWH	0.001 KWh	±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH	0.01 KWh	±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH	0.01 KWh	±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH	0.001 MMh	±(2 % + 0.008 MWh)
Apparent Energy
Measurement range	Resolution	Accuracy
0 KVARH … 9.999 KVARH	0.001 KVARh	± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH	0.01 KVARh	± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH	0.01 KVARh	± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH	0.001 MVARh	± (2 % + 0.008 MVARh)
Power Factor
Measurement range	Resolution	Accuracy
0 … 1	0.01	± 0.04
Delay Angle
Measurement range	Resolution	Accuracy
-180° … +180°	0.1°	±1°
Frequency
Measurement range	Resolution	Accuracy
45 Hz … 65 Hz	0.1 Hz	± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range	Resolution	Accuracy
1 … 20th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order	0.001 … 1 A 0.1 %	not specified
General specifications
Display	3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards	IEC1010CAT III 600V
Input resistance AC V	10 MOhm
Operating frequency of current clamp	40 Hz … 1 kHz
Tested operating frequency of current clamp	45 Hz … 65 Hz
Overload protection	AC V AC A	720 V RMS 1300 A with current clamp
Data Storage	SD memory card
Refresh interval	1 second
Data logging function	logging with real-time speed on SD memory card
Record interval	2 … 7200 seconds
Data output (only for live display on computer)	per USB or RS232, depending on connection cable
Operating temperature	0° C … +50° C / 32° F … 122° F
Surrounding humidity	< 80 % RH8 x 1.5 V AA batteries
Voltage Supply	9 V adapter
Current Drain	Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter	50 mm / 1.9 in
Weight	Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions	Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 Three Phase Power Data Logger 3 x Current clamps (Set 1) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
