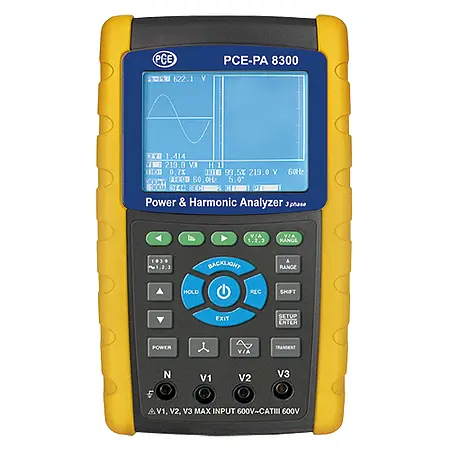

Power Analyzer PCE-PA 8300-2

PCE-PA 8300 adalah alat ukur daya tiga fase yang dirancang untuk memantau dan menganalisis parameter listrik dengan akurasi tinggi dalam berbagai aplikasi industri. Produk ini dilengkapi dengan tiga sensor arus berbentuk Rogowski coil yang fleksibel, memungkinkan pengukuran arus hingga 3000 A AC tanpa perlu memutus rangkaian. Dengan layar LCD grafis dan memori SD card, alat ini mencatat data secara real-time dan menyimpannya untuk analisis lebih lanjut. Fitur ini sangat berguna untuk memastikan kalibrasi standar dan memenuhi kebutuhan pengukuran yang presisi.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran daya semu, daya efektif, dan daya reaktif secara simultan, sehingga memberikan gambaran lengkap tentang kinerja sistem kelistrikan. Alat ini juga mampu menganalisis harmonik, membantu mengidentifikasi gangguan atau ketidakseimbangan dalam jaringan listrik. Desainnya yang kokoh dan mudah digunakan membuatnya ideal untuk lingkungan industri yang menuntut ketahanan dan keandalan. Dengan baterai AA dan adaptor 9 V, alat ini dapat beroperasi baik di lapangan maupun di lokasi tetap.

Dalam industri manufaktur, PCE-PA 8300 sering digunakan untuk memantau konsumsi daya mesin produksi, mengoptimalkan efisiensi energi, dan memastikan kualitas pasokan listrik. Alat ini juga bermanfaat untuk pemeliharaan preventif, di mana data pengukuran yang akurat dapat mendeteksi potensi masalah sebelum menyebabkan kerusakan. Fleksibilitas Rogowski coil memudahkan instalasi pada kabel berukuran besar tanpa mengganggu operasional. Dengan demikian, alat ini menjadi solusi praktis untuk inspeksi rutin maupun analisis mendalam.

Selain manufaktur, produk ini juga cocok untuk aplikasi di sektor energi, konstruksi, dan utilitas, di mana pengukuran daya tiga fase menjadi kunci operasional. Kemampuannya menyimpan data ke SD card memungkinkan pelacakan tren konsumsi energi dari waktu ke waktu. Fitur ini sangat berguna untuk audit energi atau verifikasi kepatuhan terhadap standar industri. Dengan antarmuka yang intuitif, pengguna dapat dengan cepat mengakses informasi penting tanpa memerlukan pelatihan teknis yang mendalam.

PCE-PA 8300 dilengkapi dengan aksesori lengkap, termasuk klip buaya berinsulasi, kabel pengaman, dan tas pelindung, memastikan kesiapan pakai di berbagai kondisi lapangan. Kombinasi antara portabilitas dan kinerja tinggi menjadikannya alat yang serbaguna untuk profesional di bidang kelistrikan. Dengan akurasi tinggi dan desain yang tahan lama, produk ini tidak hanya memenuhi kebutuhan teknis tetapi juga meningkatkan produktivitas pengguna. Keunggulan ini menjadikannya investasi berharga bagi industri yang mengutamakan efisiensi dan keandalan sistem daya. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 30 A … 3000 A AC (Set 2) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range	Resolution	Accuracy
10 V … 600 V (phase to neutral)	0.1 V	±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase	0.1 V	±(0.5 % + 0.5 V)

Current measurement (AC A) Set 2
Measurement range	Resolution	Accuracy
30 A	0.001 A (< 10 A)0.01 A (≥ 10 A)	±(0.5 % + 0.1 A)
300 A	0.01 A (< 10 A) 0.1 A (≥ 10 A)	±(0.5 % + 0.5 A)
3000 A	0.1 A (< 1000 A)1 A (≥ 1000 A)	±(0.5 A + 5 A)
Effective power
Measurement range	Resolution	Accuracy
0 KW … 9.999 KW	0.001 KW	±(1 % + 0.008 KW)
10 KW … 99.99 KW	0.01 KW	±(1 % + 0.08 KW)
100 KW … 999.9 KW	0.1 KW	±(1 % + 0.8 KW)
1 MW … 9.999 MW	0.001 MW	±(1 % + 0.008 MW)
Apparent Power
Measurement range	Resolution	Accuracy
0 KVA … 9.999 KVA	0.001 KVA	±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA	0.01 KVA	±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA	0.1 KVA	±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA	0.001 MVA	±(1 % + 0.008 MVA)
Reactive Power
Measurement range	Resolution	Accuracy
0 KVAR … 9.999 KVAR	0.001 KVAR	±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR	0.01 KVAR	±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR	0.1 KVAR	±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR	0.001 MVAR	±(1 % + 0.008 MVAR)
Active Energy
Measurement range	Resolution	Accuracy
0 KWH … 9.999 KWH	0.001 KWh	±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH	0.01 KWh	±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH	0.01 KWh	±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH	0.001 MMh	±(2 % + 0.008 MWh)
Apparent Energy
Measurement range	Resolution	Accuracy
0 KVARH … 9.999 KVARH	0.001 KVARh	± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH	0.01 KVARh	± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH	0.01 KVARh	± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH	0.001 MVARh	± (2 % + 0.008 MVARh)
Power Factor
Measurement range	Resolution	Accuracy
0 … 1	0.01	± 0.04
Delay Angle
Measurement range	Resolution	Accuracy
-180° … +180°	0.1°	±1°
Frequency
Measurement range	Resolution	Accuracy
45 Hz … 65 Hz	0.1 Hz	± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range	Resolution	Accuracy
1 … 20th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order	0.001 … 1 A 0.1 %	± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order	0.001 … 1 A 0.1 %	not specified
General specifications
Display	3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards	IEC1010CAT III 600V
Input resistance AC V	10 MOhm
Operating frequency of current clamp	40 Hz … 1 kHz
Tested operating frequency of current clamp	45 Hz … 65 Hz
Overload protection	AC V AC A	720 V RMS 1300 A with current clamp
Data Storage	SD memory card
Refresh interval	1 second
Data logging function	logging with real-time speed on SD memory card
Record interval	2 … 7200 seconds
Data output (only for live display on computer)	per USB or RS232, depending on connection cable
Operating temperature	0° C … +50° C / 32° F … 122° F
Surrounding humidity	< 80 % RH8 x 1.5 V AA batteries
Voltage Supply	9 V adapter
Current Drain	Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter	50 mm / 1.9 in
Weight	Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions	Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 Three Phase Power Data Logger3 x Flexible Rogowski coils (Set 2) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
