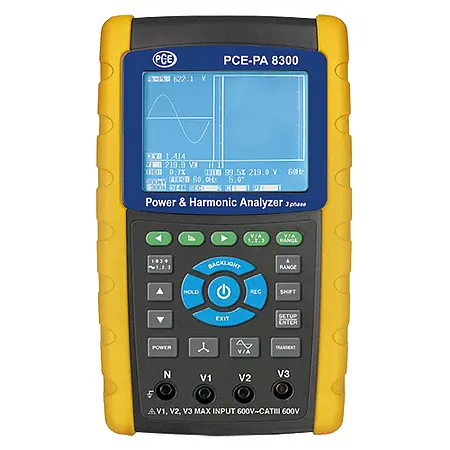

Three-Phase Power Analyzer PCE-PA 8300-2

Three-Phase Power Analyzer PCE-PA 8300-2

Kategori : Brand:

PCE-PA 8300 adalah alat ukur daya 3-fasa dan analisator daya yang dirancang untuk pengukuran daya semu, efektif, dan reaktif dengan akurasi tinggi. Dilengkapi dengan layar LCD grafis, memori SD card, dan tiga clamp arus fleksibel (Rogowski coils) yang mendukung pengukuran hingga 3000 A AC. Produk ini ideal untuk analisis harmonik, kapasitas jaringan, serta pemantauan sistem kelistrikan industri. Keunggulannya meliputi desain kokoh, antarmuka mudah digunakan, dan kelengkapan aksesori seperti adaptor, baterai, serta tas penyimpanan. Cocok untuk aplikasi di bidang energi, manufaktur, dan maintenance listrik profesional.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

PCE-PA 8300 adalah alat ukur daya 3-fasa sekaligus analis daya yang dirancang untuk memenuhi kebutuhan pengukuran dan analisis jaringan listrik industri dengan akurasi tinggi. Alat ini dilengkapi dengan tiga clamp arus fleksibel berbasis Rogowski coil yang mampu mengukur arus hingga 3000 A AC, menjadikannya ideal untuk aplikasi berdaya tinggi. Dengan tampilan LCD grafis yang jelas dan memori SD card, pengguna dapat menyimpan data pengukuran untuk analisis lebih lanjut. Fitur ini sangat berguna dalam memantau kinerja sistem listrik secara berkala.

Prinsip kerja PCE-PA 8300 didasarkan pada pengukuran parameter listrik seperti daya nyata, daya efektif, dan daya reaktif, serta analisis harmonik untuk mendeteksi gangguan pada jaringan. Alat ini juga mendukung kalibrasi standar, memastikan hasil pengukuran selalu konsisten dan dapat diandalkan. Rogowski coil yang fleksibel memudahkan instalasi pada kabel berukuran besar tanpa perlu memutus sirkuit. Kemudahan penggunaan ini membuat alat ini cocok untuk teknisi lapangan maupun insinyur yang membutuhkan solusi praktis.

Dalam industri manufaktur, PCE-PA 8300 sering digunakan untuk memantau efisiensi energi mesin produksi, mengidentifikasi pemborosan daya, dan memastikan kualitas pasokan listrik. Alat ini juga membantu dalam pemeliharaan preventif dengan mendeteksi anomali seperti harmonik atau ketidakseimbangan fasa. Kemampuannya menyimpan data ke SD card memungkinkan analisis tren jangka panjang, yang sangat berharga untuk perencanaan kapasitas jaringan. Dengan demikian, alat ini tidak hanya meningkatkan produktivitas tetapi juga mengurangi biaya operasional.

Selain aplikasi di industri manufaktur, PCE-PA 8300 juga banyak digunakan di sektor energi, konstruksi, dan utilitas. Misalnya, alat ini dapat membantu mengukur kapasitas jaringan listrik gedung bertingkat atau memverifikasi kinerja panel surya skala besar. Fleksibilitas pengukuran dan portabilitasnya membuatnya menjadi pilihan populer di lapangan. Dengan baterai AA dan adaptor 9 V yang termasuk dalam paket, alat ini siap digunakan baik di lokasi terpencil maupun di lingkungan industri.

Dengan desain yang kokoh dan perlengkapan lengkap seperti kabel pengaman, klip buaya berinsulasi, serta tas pembawa, PCE-PA 8300 siap menghadapi tantangan pengukuran di berbagai kondisi. Manual pengguna yang jelas memastikan bahkan pengguna pemula dapat mengoperasikan alat ini dengan mudah. Kombinasi antara fitur canggih dan antarmuka yang intuitif menjadikan alat ini solusi komprehensif untuk kebutuhan analisis daya 3-fasa. Dengan demikian, PCE-PA 8300 adalah investasi berharga bagi profesional yang mengutamakan akurasi tinggi dan efisiensi kerja. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Voltage measurement range of 10 V … 600 V AC – Current measurement range of 30 A … 3000 A AC (Set 2) – Performance measurement range of 0 kW … 9.999 MW (VA/VAR)- Simultaneous display of harmonics and waveform- Graphic Phasor diagram- Captures transients including dip, swell, and outage – SD card memory – LCD graphic display – Durable enclosure – Compatibility with various manufacturers’ power clamps – Adjustable back-up interval, allowing for long-term data collection – Auto-setting of measurement range (AC V) – Power efficiency, delay angle, and frequency measurement – Apparent, effective, and reactive power measurement – Harmonic spectrum measurement up to the 50th order

Electrical specifications
Voltage Measurement (AC V)
Measurement Range Resolution Accuracy
10 V … 600 V (phase to neutral) 0.1 V ±(0.5 % + 0.5 V)
10 V … 600 V (phase to phase 0.1 V ±(0.5 % + 0.5 V)
Current measurement (AC A) Set 2
Measurement range Resolution Accuracy
30 A 0.001 A (< 10 A)0.01 A (≥ 10 A) ±(0.5 % + 0.1 A)
300 A 0.01 A (< 10 A) 0.1 A (≥ 10 A) ±(0.5 % + 0.5 A)
3000 A 0.1 A (< 1000 A)1 A (≥ 1000 A) ±(0.5 A + 5 A)
Effective power
Measurement range Resolution Accuracy
0 KW … 9.999 KW 0.001 KW ±(1 % + 0.008 KW)
10 KW … 99.99 KW 0.01 KW ±(1 % + 0.08 KW)
100 KW … 999.9 KW 0.1 KW ±(1 % + 0.8 KW)
1 MW … 9.999 MW 0.001 MW ±(1 % + 0.008 MW)
Apparent Power
Measurement range Resolution Accuracy
0 KVA … 9.999 KVA 0.001 KVA ±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA 0.01 KVA ±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA 0.1 KVA ±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA 0.001 MVA ±(1 % + 0.008 MVA)
Reactive Power
Measurement range Resolution Accuracy
0 KVAR … 9.999 KVAR 0.001 KVAR ±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR 0.01 KVAR ±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR 0.1 KVAR ±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR 0.001 MVAR ±(1 % + 0.008 MVAR)
Active Energy
Measurement range Resolution Accuracy
0 KWH … 9.999 KWH 0.001 KWh ±(2 % + 0.008 KWh)
10.00 KWH … 99.99 KWH 0.01 KWh ±(2 % + 0.08 KWh)
100.0 KWH … 999.9 KWH 0.01 KWh ±(2 % + 0.8 KWh)
1 MWH … 9.999 MWH 0.001 MMh ±(2 % + 0.008 MWh)
Apparent Energy
Measurement range Resolution Accuracy
0 KVARH … 9.999 KVARH 0.001 KVARh ± (2 % + 0.008 KVARh)
10.00 KVARH … 99.99 KVARH 0.01 KVARh ± (2 % + 0.08 KVARh)
100.0 KVARH … 999.9 KVARH 0.01 KVARh ± (2 % + 0.8 KVARh)
1 MVARH … 9.999 MVARH 0.001 MVARh ± (2 % + 0.008 MVARh)
Power Factor
Measurement range Resolution Accuracy
0 … 1 0.01 ± 0.04
Delay Angle
Measurement range Resolution Accuracy
-180° … +180° 0.1° ±1°
Frequency
Measurement range Resolution Accuracy
45 Hz … 65 Hz 0.1 Hz ± 0.1 Hz
Harmonic of AC Voltage at 50 / 60 Hz
Measurement range Resolution Accuracy
1 … 20th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 30th order 0.001 … 1 A 0.1 % ± (2 % + 0.5 A) ± (2 % + 10 Digit)
21 … 50th order 0.001 … 1 A 0.1 % not specified
General specifications
Display 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights
Safety standards IEC1010CAT III 600V
Input resistance AC V 10 MOhm
Operating frequency of current clamp 40 Hz … 1 kHz
Tested operating frequency of current clamp 45 Hz … 65 Hz
Overload protection AC V AC A 720 V RMS 1300 A with current clamp
Data Storage SD memory card
Refresh interval 1 second
Data logging function logging with real-time speed on SD memory card
Record interval 2 … 7200 seconds
Data output (only for live display on computer) per USB or RS232, depending on connection cable
Operating temperature 0° C … +50° C / 32° F … 122° F
Surrounding humidity < 80 % RH8 x 1.5 V AA batteries
Voltage Supply 9 V adapter
Current Drain Measurement Device: 300 mA DC current clamp: 34 mA DC
Maximum Wire Diameter 50 mm / 1.9 in
Weight Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable)
Dimensions Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior)

1 x PCE-PA 8300 3-Phase Power Meter / 3-Phase Power Analyzer3 x Flexible Rogowski coils (Set 2) 4 x Insulated alligator clips 4 x Safety test lines 6 x 1.5 V AA batteries 1 x 9 V mains adapter 1 x SD memory card 1 x Carrying case 1 x User manual
