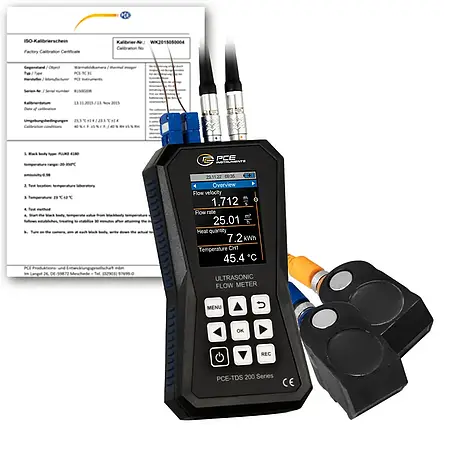

Name: Ultrasonic Flow Meter PCE-TDS 200+ M-ICA incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 82931
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ M-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini banyak digunakan di industri manufaktur, utilitas air, dan sistem pemanas karena kemampuannya mengukur berbagai jenis cairan, termasuk yang korosif atau bersuhu ekstrem.

Salah satu keunggulan utama flowmeter ini adalah kemudahan instalasi berkat fitur bantuan pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara grafis. Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini memungkinkan perekaman jangka panjang dengan interval yang dapat disesuaikan dari 1 detik hingga 12 jam. Untuk analisis lebih lanjut, data dapat dibaca melalui software khusus yang menyajikan hasil dalam bentuk tabel, grafik, atau laporan PDF. Fitur-fitur ini membuatnya mudah digunakan baik untuk pemantauan rutin maupun investigasi teknis mendalam.

Flowmeter ini juga menawarkan fleksibilitas pengukuran dengan berbagai unit yang dapat ditampilkan, termasuk m³, liter, galon, dan satuan industri lainnya. Untuk aplikasi termal, alat ini dapat dipasangkan dengan termokopel opsional untuk mengukur perpindahan panas berdasarkan perbedaan suhu antara aliran masuk dan keluar. Kemampuan menghitung biaya per unit panas secara real-time menjadikannya solusi ideal untuk audit energi di sistem pemanas atau pendingin. Dengan sertifikasi kalibrasi standar ISO, pengguna dapat memastikan keandalan data yang dihasilkan untuk keputusan operasional atau pelaporan.

Antarmuka pengguna yang intuitif dengan layar LC warna 2,8″ memudahkan pembacaan data langsung di lapangan. Sensor medium yang termasuk dalam paket dirancang untuk pipa berukuran DN 50-700 mm, dengan metode pemasangan fleksibel menggunakan magnet bawaan atau pengikat kabel. Ketahanan sensor pada suhu -30 hingga 160°C memungkinkan penggunaan di lingkungan industri yang menantang. Kelengkapan paket termasuk gel kontak ultrasonik dan pita pengukur memastikan kesiapan operasional segera setelah pembelian.

Secara keseluruhan, PCE-TDS 200+ M-ICA merupakan solusi komprehensif untuk pengukuran aliran dengan akurasi tinggi yang dibutuhkan di berbagai sektor industri. Dari monitoring proses di pabrik kimia hingga optimasi sistem HVAC, alat ini menggabungkan presisi teknis dengan kemudahan operasional. Dukungan software analisis dan opsi ekspor data ke format .csv memfasilitasi integrasi dengan sistem manajemen data perusahaan. Dengan fitur-fitur canggih dan desain yang kokoh, flowmeter ini menjadi investasi berharga untuk meningkatkan efisiensi dan kontrol proses industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ M-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
