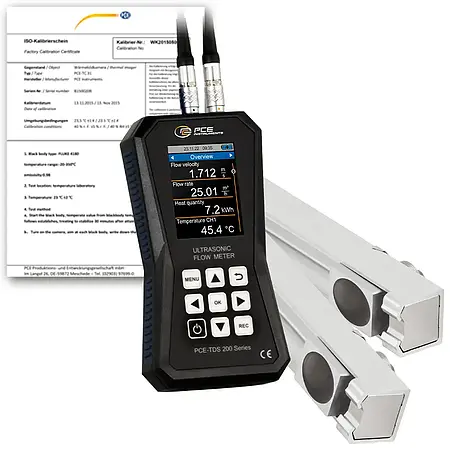

Name: Ultrasonic Flow Meter PCE-TDS 200 MR-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 82945
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 MR-ICA adalah alat ukur aliran yang menggunakan teknologi ultrasonik untuk mengukur kecepatan dan volume aliran fluida dengan akurasi tinggi. Alat ini memiliki rentang pengukuran hingga ±32 m/s dengan reproduktibilitas ±0,5% dari nilai terukur, menjadikannya solusi presisi untuk berbagai aplikasi industri. Prinsip kerjanya didasarkan pada waktu transit gelombang ultrasonik antara dua sensor yang dipasang pada pipa, di mana perbedaan waktu tempuh gelombang searah dan berlawanan dengan aliran digunakan untuk menghitung kecepatan fluida. Dengan kalibrasi standar ISO, alat ini cocok untuk pemantauan aliran di industri manufaktur, utilitas air, maupun sistem HVAC.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya beradaptasi dengan berbagai media dan kondisi pipa, mulai dari diameter DN 50 hingga 700. Dilengkapi dengan alat bantu instalasi grafis, pengguna dapat memastikan posisi sensor yang optimal dan kualitas sinyal yang baik sebelum pengukuran dimulai. Fitur ini membuatnya mudah digunakan bahkan oleh teknisi yang kurang berpengalaman. Selain itu, tampilan LC 2,8″ yang jelas menampilkan berbagai parameter seperti kecepatan aliran, volume, dan satuan pengukuran fleksibel (m³, liter, galon, dll.), memudahkan pembacaan data secara real-time.

Untuk kebutuhan pencatatan jangka panjang, flowmeter ini dilengkapi memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran dengan interval bisa diatur dari 1 detik hingga 12 jam. Data yang terekam dapat dianalisis melalui perangkat lunak khusus, baik dalam bentuk tabel, grafik, maupun laporan PDF. Kemampuan ekspor data ke format .csv memungkinkan integrasi dengan sistem kontrol atau analisis lanjutan, sangat berguna di industri manufaktur yang memerlukan pelacakan efisiensi produksi.

Aplikasi alat ini meluas hingga pengukuran energi termal ketika dipasangkan dengan termokopel opsional PCE-TDS 200+. Dengan menghitung selisih suhu antara aliran masuk dan balik, flowmeter dapat menentukan jumlah panas yang ditransfer, sekaligus menghitung biaya per unit energi. Fitur ini ideal untuk audit energi di sistem pemanas atau pendingin, menjadikannya alat serbaguna di sektor utilitas dan fasilitas komersial.

Dari segi desain, sensor PCE-TDS 200 MR SENSOR dilengkapi magnet dan rel yang memudahkan pemasangan pada pipa logam feromagnetik, dengan ketahanan suhu -30 hingga 160°C. Paket penjualan sudah termasuk semua aksesori penting seperti kabel, gel ultrasonik, dan sertifikat kalibrasi, memastikan alat siap operasi segera. Dengan kombinasi portabilitas, akurasi tinggi, dan antarmuka yang intuitif, ultrasonic flowmeter ini menjadi investasi berharga untuk berbagai kebutuhan pengukuran aliran industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 MR SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C
Dimension	-30 … 160 °C

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200 MR-ICA1 x Flow sensor PCE-TDS 200 MR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
