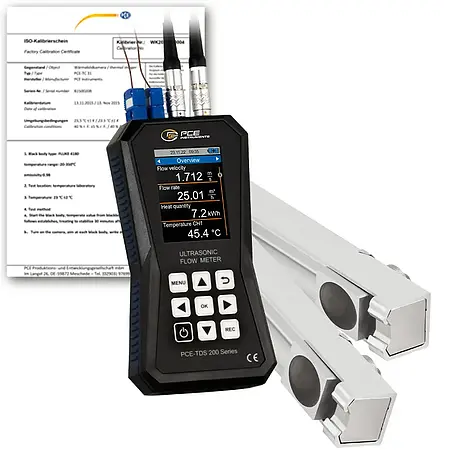

Name: Ultrasonic Flow Meter PCE-TDS 200+ MR incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 82947
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ MR-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan efek Doppler atau waktu transit gelombang ultrasonik antara dua sensor yang dipasang di pipa, sehingga mampu menghitung kecepatan aliran tanpa kontak langsung dengan media. Alat ini dilengkapi dengan sertifikat kalibrasi standar ISO, menjamin keandalan hasil pengukuran.

Salah satu keunggulan utama flowmeter ini adalah kemudahan instalasi berkat adanya alat bantu pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara grafis. Dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, pengguna dapat merekam pengukuran dalam interval 1 detik hingga 12 jam sesuai kebutuhan. Fitur ini sangat berguna untuk pemantauan jangka panjang di industri manufaktur, terutama untuk analisis tren aliran atau deteksi anomali. Data yang tersimpan dapat diekspor dalam format .csv atau diolah menjadi laporan PDF melalui software khusus.

Flowmeter ini tidak hanya mengukur aliran, tetapi juga dapat menghitung jumlah panas ketika dipasangkan dengan termokopel opsional PCE-TDS 200+. Dengan menghubungkan dua termokopel ke saluran flow dan return sistem pipa, alat ini mampu menganalisis perbedaan suhu dan menghitung energi termal yang ditransfer. Kemampuan ini membuatnya ideal untuk inspeksi sistem pemanas atau pendingin di fasilitas industri. Selain itu, tampilan LC warna 2,8″ yang mudah dibaca memungkinkan operator memantau hasil pengukuran secara real-time di lapangan.

Dari segi desain, sensor aliran terpisah PCE-TDS 200 MR SENSOR dirancang khusus untuk pipa berukuran DN 50 hingga 700 mm dengan ketahanan suhu -30 hingga 160°C. Sistem pemasangan rel dilengkapi magnet memudahkan instalasi pada pipa logam feromagnetik tanpa alat tambahan. Kelengkapan paket termasuk gel kontak ultrasonik, pita ukur, dan kabel penghubung 5 meter memastikan alat ini siap digunakan langsung di lapangan. Dengan antarmuka yang mudah digunakan dan dukungan software analisis, flowmeter ini cocok untuk berbagai aplikasi mulai dari pengolahan air hingga sistem HVAC.

Aplikasi utama alat ini mencakup industri manufaktur, utilitas air, serta sistem energi terdistribusi. Kemampuannya bekerja dengan berbagai satuan pengukuran (m³, liter, galon, dll) dan media membuatnya fleksibel untuk berbagai skenario. Fitur alarm nilai batas dan perhitungan biaya energi per unit menambah nilai praktis untuk manajemen efisiensi. Dengan kombinasi antara akurasi tinggi, kapasitas penyimpanan besar, dan kalibrasi standar, ultrasonic flowmeter PCE-TDS 200+ MR-ICA menjadi solusi komprehensif untuk kebutuhan pengukuran aliran industri yang menuntut reliabilitas dan kemudahan operasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 MR SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ MR-ICA1 x Flow sensor PCE-TDS 200 MR SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
