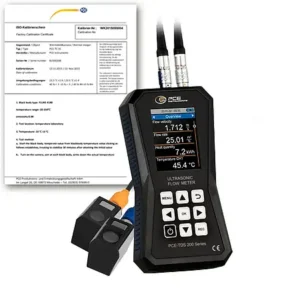

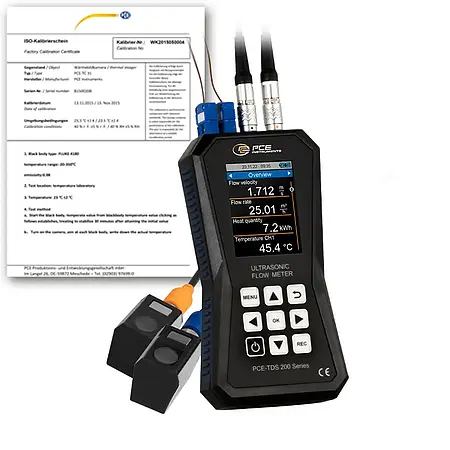

Name: Ultrasonic Flow Meter PCE-TDS 200+ S-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 82955
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ S-ICA adalah alat ukur aliran yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media. Dengan rentang pengukuran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya menggunakan teknologi ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media dan menganalisis perbedaan waktu tempuh untuk menghitung kecepatan aliran. Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, memastikan data dapat direkam dan dianalisis dengan mudah.

Salah satu keunggulan utama ultrasonic flowmeter ini adalah kemudahan penggunaannya, didukung oleh tampilan LC berwarna 2,8″ yang jelas dan intuitif. Alat ini juga menyertakan alat bantu instalasi yang memandu pengguna dalam menempatkan sensor dengan jarak dan posisi optimal, serta menampilkan kualitas sinyal secara grafis. Untuk aplikasi yang memerlukan pengukuran panas, seperti inspeksi sistem pemanas, flowmeter dapat dipasangkan dengan termokopel tambahan untuk menghitung perbedaan suhu antara aliran masuk dan keluar. Fitur ini sangat berguna di industri manufaktur yang membutuhkan pemantauan efisiensi energi.

Ultrasonic flowmeter ini mendukung berbagai satuan pengukuran, termasuk m³, liter, galon, dan lainnya, sehingga fleksibel untuk berbagai kebutuhan industri. Fungsi data logger memungkinkan pengguna mengatur interval penyimpanan dari 1 detik hingga 12 jam, dengan kondisi mulai dan berhenti yang dapat disesuaikan. Data yang terekam dapat diekspor dalam format .csv atau diolah menjadi laporan PDF melalui perangkat lunak opsional. Kemampuan ini menjadikan alat ini ideal untuk analisis jangka panjang dan pelaporan berkala di lingkungan industri.

Dari segi desain, sensor PCE-TDS 200 S yang termasuk dalam paket memiliki ukuran kompak 45 x 30 x 30 mm, cocok untuk pipa berukuran kecil (DN 15-100 mm). Sensor ini tahan suhu ekstrem (-30 hingga 160°C) dan dilengkapi magnet untuk pemasangan mudah pada logam feromagnetik. Selain itu, sensor dapat dipasang menggunakan kabel ties yang dapat dilepas, memastikan stabilitas pengukuran tanpa merusak pipa. Kelengkapan paket termasuk gel ultrasonik, pita pengukur, dan sertifikat kalibrasi standar ISO, menjamin keandalan hasil pengukuran.

Aplikasi ultrasonic flowmeter ini sangat luas, mulai dari monitoring aliran air, bahan kimia, hingga sistem pemanas dan pendingin di industri manufaktur, energi, atau utilitas. Dengan fitur alarm yang dapat disetel, pengguna dapat langsung mengetahui jika nilai pengukuran melebihi batas yang ditentukan. Kombinasi antara akurasi tinggi, antarmuka yang mudah digunakan, dan kemampuan analisis data membuat alat ini menjadi solusi lengkap untuk kebutuhan pengukuran aliran yang kompleks. Dukungan perangkat lunak tambahan juga memungkinkan integrasi dengan sistem kontrol industri yang lebih besar. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ S-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
