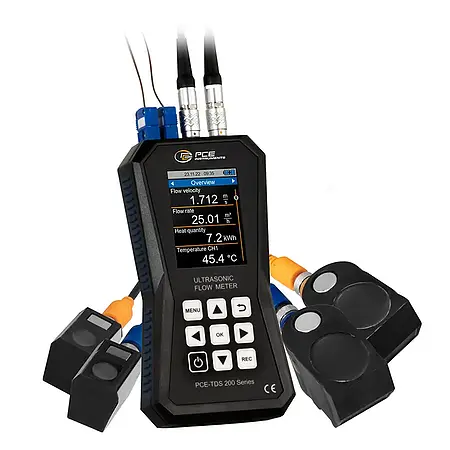

Name: Ultrasonic Flow Meter PCE-TDS 200+ SM
Brand: PCE-Instruments
SKU: 82963
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ SM adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media cair. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini banyak digunakan di industri manufaktur, utilitas air, serta sistem pemanas dan pendingin.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB, dilengkapi dengan fungsi data logger yang fleksibel. Pengguna dapat mengatur interval penyimpanan dari 1 detik hingga 12 jam, memungkinkan pemantauan jangka panjang dengan mudah digunakan. Selain itu, perangkat ini mendukung berbagai satuan pengukuran seperti m³, liter, galon, dan lainnya, sehingga sangat serbaguna. Dengan layar LC 2,8 inci yang jelas, hasil pengukuran dapat dibaca secara real-time tanpa kesulitan.

Untuk instalasi yang optimal, flowmeter ini dilengkapi dengan alat bantu pemasangan yang memandu pengguna dalam menempatkan sensor pada jarak dan sudut yang tepat. Kualitas sinyal ultrasonik ditampilkan secara grafis, memastikan pengukuran yang andal. Sensor tersedia dalam dua varian, yaitu PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 M untuk pipa sedang (DN 50-700 mm), keduanya tahan suhu ekstrem dari -30 hingga 160°C. Magnet dan tali pengikat yang disertakan memudahkan pemasangan pada pipa logam atau non-logam.

Flowmeter ini juga dapat mengukur jumlah panas dengan menambahkan termokopel opsional yang terhubung ke aliran dan balik sistem pipa. Berdasarkan perbedaan suhu dan kecepatan aliran, perangkat menghitung nilai panas sekaligus biaya per unitnya, menjadikannya ideal untuk inspeksi sistem pemanas. Data yang terekam dapat dianalisis melalui perangkat lunak khusus, yang menampilkan hasil dalam tabel, grafik, atau laporan PDF. Ekspor data ke format .csv memungkinkan integrasi dengan sistem manajemen data lainnya.

Sebagai alat yang memenuhi standar industri, ultrasonic flowmeter ini tersedia dengan sertifikat kalibrasi standar DAkkS atau ISO untuk memastikan keandalan pengukuran. Kelengkapannya mencakup sensor, termokopel, kabel, gel ultrasonik, dan tas pelindung, menjadikannya solusi lengkap untuk berbagai kebutuhan pengukuran aliran. Dengan kombinasi fitur canggih dan antarmuka yang intuitif, produk ini menjadi pilihan tepat bagi profesional di bidang otomasi industri, energi, atau utilitas yang mengutamakan presisi dan kemudahan operasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ SM1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
