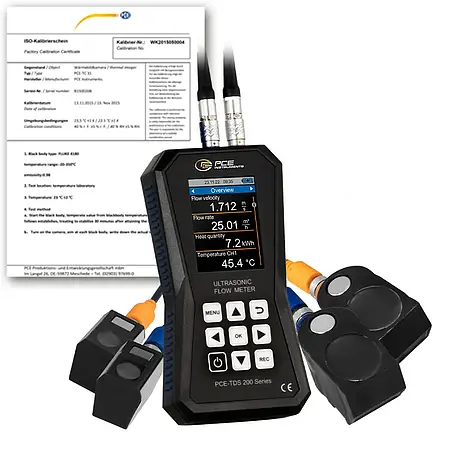

Name: Ultrasonic Flow Meter PCE-TDS 200 SM-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 82967
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 SM-ICA adalah alat ukur aliran yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan jumlah panas pada berbagai jenis media cair. Alat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor memancarkan gelombang suara melalui pipa dan mengukur waktu tempuh gelombang untuk menghitung kecepatan aliran. Dengan rentang pengukuran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri manufaktur yang membutuhkan presisi. Fitur instalasi yang mudah dengan bantuan visual sinyal dan jarak sensor memastikan pengaturan yang optimal.

Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, memungkinkan perekaman data jangka panjang dengan interval yang dapat disesuaikan dari 1 detik hingga 12 jam. Data yang terekam dapat dianalisis melalui perangkat lunak opsional, baik dalam bentuk tabel maupun grafik, serta diekspor ke format .csv atau laporan PDF. Kemampuan ini sangat berguna untuk pemantauan terus-menerus di industri seperti pengolahan air, minyak dan gas, atau sistem pemanas. Selain itu, tampilan LC 2,8 inci yang jelas memudahkan pembacaan langsung di lapangan.

Untuk aplikasi pengukuran panas, flowmeter ini dapat dipasangkan dengan termokopel tambahan (PCE-TDS 200+) yang menghubungkan aliran dan balik pipa. Dengan membandingkan perbedaan suhu dan kecepatan aliran, alat ini mampu menghitung jumlah panas serta biaya per unitnya. Fitur ini sangat berguna dalam inspeksi sistem pemanas atau pendingin, di mana efisiensi energi perlu dipantau secara akurat. Kalibrasi standar ISO yang disertakan menjamin keandalan pengukuran sesuai persyaratan industri.

Flowmeter ini menyertakan dua pasang sensor dengan ukuran berbeda: PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 M untuk pipa sedang (DN 50-700 mm). Sensor dirancang dengan magnet dan pengikat kabel yang dapat dilepas, memudahkan pemasangan pada pipa besi atau material lainnya. Ketahanan suhu sensor hingga 160°C membuatnya cocok untuk lingkungan industri yang menantang. Paket penjualan juga mencakup gel ultrasonik, kabel penghubung, dan alat bantu instalasi lengkap.

Dengan kombinasi fitur canggih dan antarmuka yang mudah digunakan, ultrasonic flowmeter ini menjadi solusi serbaguna untuk berbagai kebutuhan pengukuran aliran. Aplikasinya meliputi manajemen energi, kontrol proses, dan pemeliharaan preventif di industri manufaktur, utilitas, maupun HVAC. Dukungan perangkat lunak dan ekspor data yang fleksibel memastikan integrasi yang mulus dengan sistem pemantauan yang ada. Produk ini tidak hanya akurat tetapi juga dirancang untuk efisiensi operasional, mengurangi waktu setup dan meningkatkan produktivitas pengguna. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200 SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
