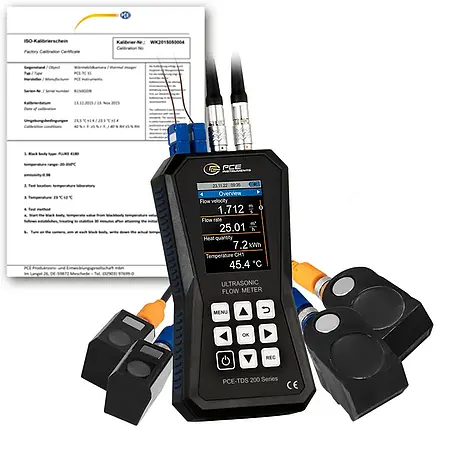

Name: Ultrasonic Flow Meter PCE-TDS 200+ SM-ICA incl. ISO-Calibration Certrificate
Brand: PCE-Instruments
SKU: 82969
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ adalah alat ukur aliran dengan akurasi tinggi yang dirancang untuk mengukur kecepatan, volume, dan laju aliran berbagai media dalam pipa. Dengan rentang pengukuran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya menggunakan teknologi ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media dan menganalisis perbedaan waktu tempuh untuk menghitung kecepatan aliran. Alat ini banyak digunakan di industri manufaktur, pengolahan air, serta sistem pemanas dan pendingin.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB. Fungsi data logger memungkinkan pengguna mengatur interval penyimpanan dari 1 detik hingga 12 jam, sehingga ideal untuk pemantauan jangka panjang. Selain itu, perangkat ini dilengkapi dengan software khusus untuk analisis data dalam bentuk tabel atau grafik, serta ekspor ke format .csv atau laporan PDF. Dengan fitur live view, pengguna dapat memantau hasil pengukuran secara real-time melalui komputer.

Flowmeter ini didukung oleh dua jenis sensor yang dirancang untuk berbagai ukuran pipa. Sensor PCE-TDS 200 S cocok untuk pipa kecil (DN 15-100 mm), sementara PCE-TDS 200 M digunakan untuk pipa berukuran medium (DN 50-700 mm). Kedua sensor dilengkapi magnet dan pengikat kabel yang memudahkan instalasi pada pipa besi atau non-besi. Ketahanan suhu sensor hingga 160°C memastikan performa stabil di lingkungan industri yang menantang.

Untuk aplikasi pengukuran energi termal, flowmeter ini dapat dipasangkan dengan termokopel opsional (PCE-TDS 200+) yang terhubung ke aliran dan balik sistem pipa. Dengan menganalisis perbedaan suhu dan kecepatan aliran, alat ini mampu menghitung jumlah panas serta biaya per unit energi. Fitur ini sangat berguna dalam inspeksi sistem pemanas atau pendingin di gedung komersial dan pabrik.

Antarmuka pengguna yang mudah digunakan dengan layar LC 2,8″ menampilkan hasil pengukuran dalam berbagai satuan, termasuk m³, liter, galon, dan lainnya. Flowmeter ini juga tersedia dengan sertifikat kalibrasi standar ISO atau DAkkS untuk memastikan keandalan pengukuran. Dengan desain portabel dan kelengkapan aksesori seperti gel ultrasonik dan pita pengukur, alat ini siap digunakan di lapangan maupun lingkungan industri yang ketat. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certrificate
