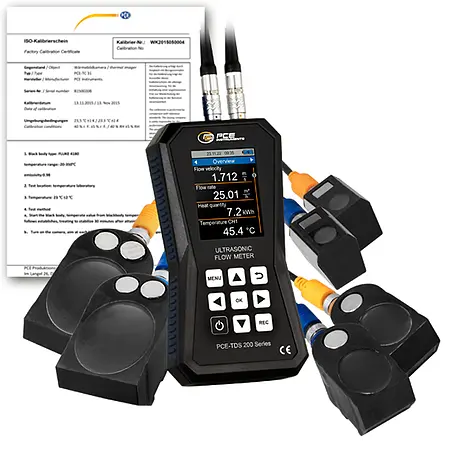

Name: Ultrasonic Flow Meter PCE-TDS 200 SML-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 82973
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 SML-ICA adalah alat ukur aliran yang dirancang untuk mengukur kecepatan, volume, dan panas fluida dalam pipa dengan akurasi tinggi. Prinsip kerjanya menggunakan teknologi ultrasonik, di mana sensor memancarkan gelombang ultrasonik melalui media aliran dan menganalisis perbedaan waktu tempuh untuk menghitung kecepatan aliran. Alat ini cocok untuk berbagai media, termasuk air, minyak, dan cairan industri lainnya, sehingga sangat fleksibel digunakan di berbagai aplikasi. Dengan kalibrasi standar ISO, hasil pengukurannya dapat diandalkan untuk kepentingan kontrol proses atau audit energi.

Alat ini dilengkapi dengan tiga pasang sensor (S, M, L) yang dapat dipilih sesuai diameter pipa, mulai dari DN 15 hingga DN 6000, memastikan kompatibilitas dengan berbagai ukuran pipa di industri manufaktur. Sensor-sensor ini memiliki ketahanan suhu -30 hingga 160 °C dan dapat dipasang dengan mudah menggunakan magnet atau kabel ties yang disertakan. Fitur instalasi berbantuan grafis memandu pengguna untuk menempatkan sensor pada jarak optimal, sekaligus memantau kualitas sinyal secara real-time. Kemudahan ini membuat alat ini mudah digunakan bahkan oleh operator yang belum berpengalaman.

Untuk analisis data, flowmeter ini memiliki memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran dengan interval penyimpanan dari 1 detik hingga 12 jam. Data dapat diunduh via software khusus dan disajikan dalam bentuk tabel, grafik, atau laporan PDF. Format ekspor .csv memungkinkan integrasi dengan sistem kontrol atau software analisis lainnya. Fitur live view pada software juga memungkinkan pemantauan real-time, sangat berguna untuk aplikasi yang memerlukan respons cepat seperti di pabrik kimia atau sistem distribusi air.

Dalam aplikasi HVAC atau inspeksi sistem pemanas, alat ini dapat menghitung jumlah panas dengan menambahkan termokopel opsional (PCE-TDS 200+) untuk mengukur perbedaan suhu antara aliran masuk dan keluar. Hasil perhitungan biaya per unit panas dapat langsung ditampilkan, membantu efisiensi audit energi. Layar LC 2,8 inci yang jelas menampilkan semua parameter penting, termasuk satuan pengukuran yang beragam seperti m³, liter, atau gallon, memenuhi kebutuhan global di industri minyak & gas atau pengolahan makanan.

Dengan kelengkapan aksesori seperti gel ultrasonik, pita ukur, dan sertifikat kalibrasi, produk ini siap pakai langsung dari kotaknya. Desain portabel dengan casing plastik memudahkan penggunaan di lapangan. Kombinasi antara akurasi tinggi, antarmuka intuitif, dan daya tahan sensor menjadikannya solusi ideal untuk pemantauan aliran di industri air limbah, pembangkit listrik, atau fasilitas produksi lainnya. Dukungan software yang komprehensif juga memastikan data dapat dikelola secara efisien untuk keputusan operasional yang lebih baik. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200 SML-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
