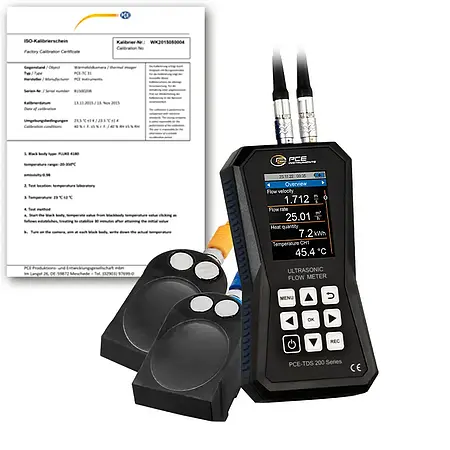

Name: Ultrasonic testing device PCE-TDS 200 L-ICA incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 83135
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 L-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan aliran, volume aliran, dan volume media dalam pipa. Dengan rentang pengukuran hingga ±32 m/s dan reproduksibilitas ±0,5% dari nilai terukur, alat ini sangat handal untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor yang dipasang di pipa, sehingga mampu mengukur aliran tanpa kontak langsung dengan media. Alat ini cocok digunakan di berbagai industri manufaktur, termasuk pengolahan air, kimia, dan minyak & gas.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB, dilengkapi dengan fungsi data logger yang fleksibel. Pengguna dapat mengatur interval penyimpanan dari 1 detik hingga 12 jam, memungkinkan pemantauan aliran jangka panjang dengan mudah. Selain itu, alat ini mendukung berbagai satuan pengukuran seperti m³, liter, galon, dan lainnya, sehingga sangat serbaguna. Dengan kalibrasi standar ISO yang disertakan, pengguna dapat memastikan keandalan data yang dihasilkan untuk kepentingan audit atau pelaporan.

Flowmeter ini juga dilengkapi dengan fitur tambahan seperti pembatasan nilai alarm dan kemampuan menghitung jumlah panas ketika dipasangkan dengan termokopel opsional PCE-TDS 200+. Fitur ini sangat berguna untuk inspeksi sistem pemanas, di mana perbedaan suhu antara aliran dan balik pipa dapat dianalisis secara otomatis. Layar LC 2,8 inci yang mudah dibaca memudahkan operator dalam memantau hasil pengukuran secara real-time. Dengan antarmuka yang intuitif dan dukungan perangkat lunak opsional, alat ini tidak hanya presisi tetapi juga mudah digunakan untuk berbagai tingkat keahlian.

Untuk instalasi yang optimal, flowmeter ini menyertakan alat bantu pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara grafis. Sensor besar yang termasuk dalam paket (PCE-TDS 200 L SENSOR) dirancang untuk pipa berdiameter DN 300 hingga 6000 mm, dengan magnet built-in untuk pemasangan cepat pada pipa logam ferrous. Kelengkapan paket seperti kabel penghubung, gel ultrasonik, dan pita pengukur memastikan alat ini siap digunakan langsung di lapangan. Desain portabel dengan casing plastik yang kokoh membuatnya ideal untuk penggunaan di lokasi yang menantang.

Aplikasi industri untuk flowmeter ini sangat luas, mulai dari pemantauan aliran air limbah hingga pengukuran bahan kimia dalam proses produksi. Kemampuannya mengekspor data dalam format .csv atau menghasilkan laporan PDF memudahkan integrasi dengan sistem manajemen data pabrik. Dengan kombinasi akurasi tinggi, kalibrasi standar, dan kemudahan penggunaan, PCE-TDS 200 L-ICA menjadi solusi andal bagi insinyur dan teknisi di berbagai sektor industri. Produk ini tidak hanya memenuhi kebutuhan pengukuran dasar tetapi juga menyediakan alat analisis canggih untuk optimasi proses produksi. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 L SENSOR	Sensor pair
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob


Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200 L-ICA1 x flow sensor PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certifikcate
