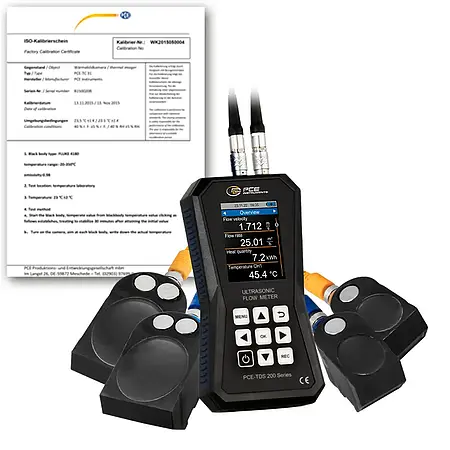

Name: Ultrasonic testing device PCE-TDS 200 ML-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83141
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 ML-ICA adalah alat ukur aliran berbasis ultrasonik dengan performa tinggi, dirancang untuk mengukur kecepatan, volume aliran, dan panas dalam berbagai media cair. Alat ini memiliki rentang pengukuran hingga ±32 m/s dengan akurasi tinggi, yaitu ±1,5% f.s. untuk pipa berdiameter DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil. Reproduktibilitasnya mencapai ±0,5% f.s., menjadikannya solusi presisi untuk aplikasi industri yang menuntut ketelitian. Dilengkapi dengan memori internal 32 GB, alat ini mampu menyimpan hingga 10 juta titik data, memudahkan perekaman dan analisis jangka panjang.

Prinsip kerja flowmeter ini memanfaatkan teknologi ultrasonik, di mana sensor memancarkan gelombang suara melalui media cair untuk menghitung selisih waktu tempuh (time-of-flight). Hasilnya dikonversi menjadi kecepatan aliran, volume, atau bahkan nilai panas jika dilengkapi dengan termokopel opsional. Fitur instalasi berbantuan grafis memastikan penempatan sensor optimal, dengan indikator visual untuk kualitas sinyal dan jarak antar-sensor. Kemampuan ini membuatnya mudah digunakan, bahkan oleh operator yang kurang berpengalaman, tanpa mengorbankan keandalan hasil.

Aplikasi utamanya mencakup industri manufaktur, utilitas air, serta inspeksi sistem pemanas dan pendingin. Dalam sistem HVAC, alat ini dapat menghitung biaya per unit panas secara real-time, membantu efisiensi energi. Sensor tersedia dalam dua varian: ukuran medium (DN 50–700) dan besar (DN 300–6000), dengan magnet atau kabel pengikat untuk pemasangan fleksibel pada pipa besi maupun non-besi. Ketahanan suhu sensor mencapai -30 hingga 160°C, cocok untuk lingkungan ekstrem.

Fitur tambahan seperti data logger dengan interval 1 detik hingga 12 jam, serta perangkat lunak analisis, memungkinkan pengguna mengekspor data ke format .csv atau laporan PDF. Tampilan LCD 2,8″ yang jelas menampilkan satuan beragam (m³, gal, cf, dll.), sementara mode live view via PC memantau aliran secara real-time. Kalibrasi standar ISO yang disertakan menjamin kesesuaian dengan regulasi internasional, ideal untuk audit atau penjaminan mutu.

Dikirim lengkap dengan sensor, kabel, gel ultrasonik, dan alat bantu lainnya, flowmeter ini siap pakai langsung di lapangan. Kombinasi portabilitas, akurasi tinggi, dan antarmuka intuitif menjadikannya investasi berharga untuk monitoring aliran cairan dalam skala kecil hingga besar. Dengan dukungan perangkat lunak dan kompatibilitas termokopel opsional, PCE-TDS 200 ML-ICA adalah solusi serbaguna yang menjawab tantangan pengukuran industri modern. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Temperature resistance	-30 … 160 °C
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200 ML-ICA1 x Flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
