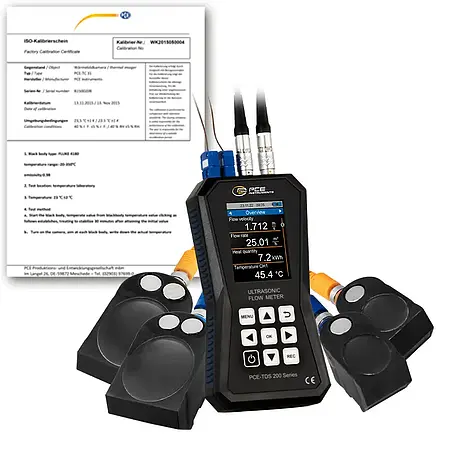

Name: Ultrasonic testing device PCE-TDS 200+ ML-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83143
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ ML-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis pipa. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini ideal untuk aplikasi industri yang membutuhkan presisi. Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini cocok untuk pemantauan jangka panjang dan analisis tren. Prinsip kerjanya memanfaatkan gelombang ultrasonik yang dipancarkan melalui media aliran, kemudian diolah untuk menghitung kecepatan dan volume aliran berdasarkan waktu tempuh gelombang.

Alat ini sangat mudah digunakan berkat antarmuka pengguna yang intuitif dan layar LC 2,8 inci yang jelas menampilkan hasil pengukuran dalam berbagai satuan, seperti m³, liter, galon, dan lainnya. Fitur instalasi berbantuan grafis memastikan sensor dipasang dengan jarak dan posisi optimal untuk sinyal maksimal. Selain itu, alat ini mendukung kalibrasi standar ISO, menjamin keandalan data yang dihasilkan. Aplikasinya mencakup industri manufaktur, utilitas air, serta sistem pemanas dan pendingin, di mana pemantauan aliran dan efisiensi energi menjadi kritikal.

Untuk pengukuran panas, flowmeter ini dapat dipasangkan dengan termokopel opsional yang terhubung ke aliran dan balik pipa. Dengan menghitung perbedaan suhu dan kecepatan aliran, alat ini mampu menentukan jumlah panas sekaligus biaya per unit energi. Kemampuan ini sangat berguna dalam inspeksi sistem pemanas atau pendingin komersial. Data yang terekam dapat diekspor dalam format .csv atau diolah menjadi laporan PDF melalui perangkat lunak pendamping, memudahkan analisis lebih lanjut.

Dua jenis sensor yang disertakan, yaitu PCE-TDS 200 M dan L, memungkinkan pengukuran pada pipa berukuran kecil hingga sangat besar (DN 50 hingga DN 6000). Sensor ini dilengkapi magnet bawaan atau pengikat kabel untuk pemasangan cepat di pipa besi atau non-ferrous. Ketahanan suhu sensor hingga 160°C memastikan kinerja stabil di lingkungan industri yang menantang. Kelengkapan paket termasuk gel ultrasonik, pita pengukur, dan kotak penyimpanan, menjadikannya solusi siap pakai.

Dengan kombinasi fitur canggih dan desain yang user-friendly, PCE-TDS 200+ ML-ICA adalah investasi tepat untuk kebutuhan pengukuran aliran dan energi di berbagai sektor. Akurasi tinggi, fleksibilitas aplikasi, dan dukungan perangkat lunak membuatnya unggul dibandingkan alat konvensional. Kalibrasi standar dan sertifikasi ISO yang disertakan memberikan jaminan kualitas, sementara antarmuka yang sederhana memastikan pengoperasian oleh teknisi dengan berbagai tingkat keahlian. Produk ini tidak hanya efisien tetapi juga hemat waktu dalam pengumpulan dan analisis data. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Messbereich ±32 m/s- USB-C Schnittstelle zur Datenübertragung – optionale Software zur Analyse der Messwerte- Reproduzierbarkeit ±0,5 % vom Messwert – Wärmemengenmessung- Datenspeicher für 10 Millionen Messpunkte- individuell einstellbare Alarmgrenzwerte


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Temperature resistance	-30 … 160 °C
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultraschall Durchflussmessgerät PCE-TDS 200+ ML-ICA1 x Durchflusssensoren PCE-TDS 200 M SENSOR (Paar)1 x Durchflusssensoren PCE-TDS 200 L SENSOR (Paar)2 x Temperatursensor TF-RA3302 x 5 m Verbindungskabel 2 x lösbarer Kabelbinder1 x Netzteil1 x USB-C Kabel1 x Ultraschall-Kontaktgel 1 x PCE-Maßband1 x Kunststoffkoffer1 x Bedienungsanleitung1 x ISO-Calibration Certificate
