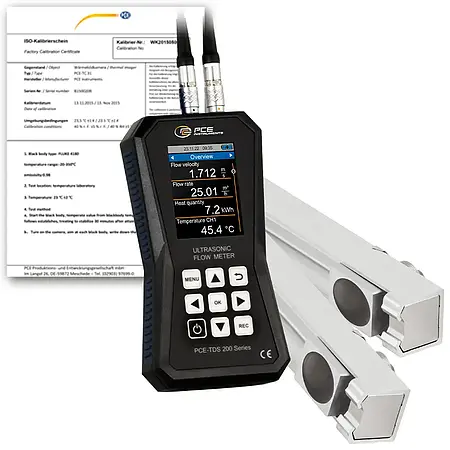

Name: Ultrasonic testing device PCE-TDS 200 MR-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83145
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 MR-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan aliran, volume aliran, dan volume media dalam pipa. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, menjadikannya ideal untuk pemantauan jangka panjang.

Salah satu keunggulan utama flowmeter ini adalah kemudahan penggunaannya, didukung oleh tampilan LC berwarna 2,8 inci yang jelas dan antarmuka intuitif. Alat ini juga menyertakan alat bantu instalasi yang memandu pengguna dalam menempatkan sensor dengan jarak optimal dan memastikan kualitas sinyal yang baik. Berbagai probe pengukuran yang tersedia memungkinkan adaptasi terhadap berbagai ukuran pipa, mulai dari DN 50 hingga DN 700. Fitur alarm limit nilai dan kemampuan kalibrasi standar memastikan keandalan data dalam kondisi operasional yang beragam.

Dalam industri manufaktur, alat ini sering digunakan untuk memantau aliran cairan atau gas dalam sistem perpipaan, termasuk aplikasi di pabrik kimia, makanan, dan minuman. Selain itu, flowmeter ini dapat diintegrasikan dengan termokopel opsional untuk mengukur perpindahan panas, menjadikannya alat serbaguna untuk inspeksi sistem pemanas atau pendingin. Kemampuan ekspor data ke format .csv atau laporan PDF memudahkan analisis lebih lanjut dan dokumentasi kualitas.

Dengan sensor terpisah yang dilengkapi magnet, instalasi menjadi lebih praktis pada pipa berbahan logam ferrous. Sensor ini tahan suhu ekstrem dari -30°C hingga 160°C, memastikan kinerja stabil di lingkungan industri yang menantang. Paket penjualan sudah termasuk semua aksesori penting seperti kabel penghubung, gel ultrasonik, dan sertifikat kalibrasi ISO, sehingga pengguna dapat langsung mengoperasikan alat dengan percaya diri.

Software pendamping yang tersedia memungkinkan pengaturan jarak jauh, live view data, serta visualisasi hasil pengukuran dalam bentuk tabel atau grafik. Fitur ini sangat berguna untuk pemantauan real-time dan optimasi proses produksi. Dengan kombinasi akurasi tinggi, fleksibilitas aplikasi, dan desain yang user-friendly, ultrasonic flowmeter ini menjadi solusi andal bagi insinyur dan teknisi di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 MR SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C
Dimension	-30 … 160 °C

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200 MR-ICA1 x Flow sensor PCE-TDS 200 MR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
