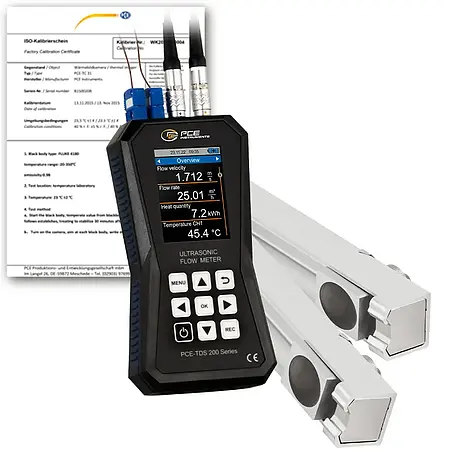

Name: Ultrasonic testing device PCE-TDS 200+ MR incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 83147
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ MR-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan aliran, volume aliran, dan volume media dalam pipa. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, menjadikannya solusi ideal untuk pemantauan jangka panjang.

Salah satu keunggulan utama flowmeter ini adalah kemudahan instalasi berkat adanya alat bantu pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara grafis. Akurasi pengukuran bervariasi tergantung diameter pipa, yaitu ±1,5% f.s. untuk pipa DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil. Fitur ini membuatnya sangat fleksibel untuk berbagai ukuran pipa di industri manufaktur, utilitas air, atau sistem HVAC. Selain itu, alat ini mendukung berbagai satuan pengukuran seperti m³, liter, galon, dan lainnya, memudahkan integrasi dengan sistem yang ada.

Untuk analisis data, flowmeter ini dilengkapi dengan software opsional yang memungkinkan pengguna membaca, mengekspor, dan memvisualisasikan data dalam bentuk tabel atau grafik. Data dapat disimpan dalam format .csv atau diolah menjadi laporan PDF. Fitur live view memungkinkan pemantauan real-time, sementara fungsi data logger dapat diatur dengan interval penyimpanan dari 1 detik hingga 12 jam. Dengan kalibrasi standar ISO yang disertakan, pengguna dapat memastikan keandalan hasil pengukuran sesuai dengan persyaratan industri.

Aplikasi khusus flowmeter ini mencakup pengukuran aliran dalam sistem pemanas, di mana alat ini dapat menghitung jumlah panas dengan bantuan dua termokopel tambahan (termasuk dalam paket PCE-TDS 200+). Dengan menghubungkan termokopel ke aliran dan balik pipa, alat ini mampu menentukan perbedaan suhu dan menghitung energi panas sekaligus biaya per unitnya. Fitur ini sangat berguna untuk inspeksi sistem pemanas atau audit energi di gedung komersial.

Desainnya yang user-friendly dilengkapi dengan layar LC warna 2,8″ yang mudah dibaca, serta sensor terpisah yang dipasang pada rel magnetik untuk pipa berukuran DN 50-700. Sensor ini tahan suhu ekstrem (-30 hingga 160°C) dan dapat menempel secara mandiri pada pipa logam feromagnetik. Paket penjualan mencakup semua aksesori penting seperti gel ultrasonik, kabel, dan alat ukur, menjadikannya solusi lengkap yang mudah digunakan di lapangan. Dengan kombinasi fitur canggih dan antarmuka yang intuitif, ultrasonic flowmeter ini adalah pilihan ideal untuk profesional di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 MR SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200+ MR-ICA1 x Flow sensor PCE-TDS 200 MR SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
