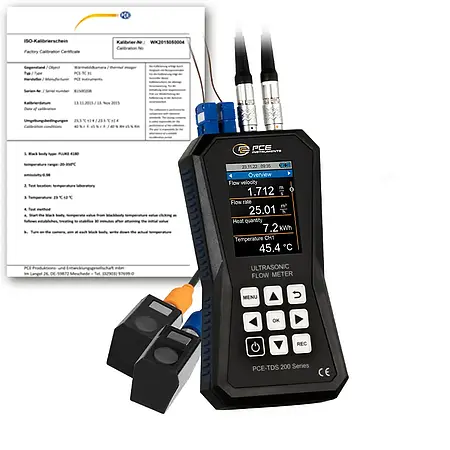

Name: Ultrasonic testing device PCE-TDS 200+ S-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83153
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ S-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan aliran, volume aliran, dan volume media dalam pipa. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, menjadikannya solusi ideal untuk pemantauan jangka panjang.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya beradaptasi dengan berbagai jenis media dan kondisi pipa, mulai dari diameter DN 15 hingga DN 100. Akurasi alat ini mencapai ±1,5% f.s. untuk pipa berdiameter ≥50 dan ±3,5% f.s. untuk pipa lebih kecil, didukung oleh kalibrasi standar ISO yang menjamin keandalan data. Fitur instalasi yang mudah digunakan, termasuk bantuan visual untuk penempatan sensor dan indikator kualitas sinyal, memastikan pengaturan yang cepat dan akurat. Selain itu, alat ini menawarkan fleksibilitas unit pengukuran seperti m³, liter, galon, dan lainnya, memenuhi kebutuhan berbagai standar industri.

Dalam aplikasi industri manufaktur, flowmeter ini sering digunakan untuk memantau aliran cairan dalam sistem pendingin, proses kimia, atau distribusi air. Kemampuan integrasinya dengan termokopel opsional memungkinkan pengukuran jumlah panas, menjadikannya alat serbaguna untuk inspeksi sistem pemanas atau pendingin. Dengan software pendamping, data dapat dianalisis secara real-time melalui tampilan grafis atau tabel, serta diekspor dalam format .csv atau laporan PDF. Fitur live view memungkinkan pemantauan langsung, sementara pengaturan interval penyimpanan dari 1 detik hingga 12 jam memberikan fleksibilitas dalam pencatatan data.

Flowmeter ini juga dilengkapi dengan sensor berukuran kompak (45 x 30 x 30 mm) yang tahan suhu ekstrem (-30 hingga 160°C), ideal untuk lingkungan industri yang menantang. Sensor dapat dipasang dengan mudah menggunakan magnet atau pengikat kabel, memastikan stabilitas pengukuran bahkan pada pipa berukuran kecil. Paket penjualan mencakup semua komponen penting seperti sensor aliran, termokopel, kabel penghubung, gel ultrasonik, dan tas pelindung, sehingga pengguna dapat langsung mengoperasikan alat tanpa perlu pembelian tambahan.

Dengan tampilan LC 2,8″ yang jelas dan antarmuka yang intuitif, flowmeter ini dirancang untuk memudahkan pengoperasian di lapangan. Kombinasi antara akurasi tinggi, kalibrasi standar, dan fitur canggih seperti perhitungan biaya per unit panas menjadikannya investasi berharga bagi industri yang mengutamakan efisiensi energi. Alat ini tidak hanya mengukur aliran tetapi juga membantu dalam analisis kinerja sistem, menjadikannya solusi komprehensif untuk berbagai kebutuhan teknis di sektor manufaktur, utilitas, atau fasilitas produksi. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200+ S-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
