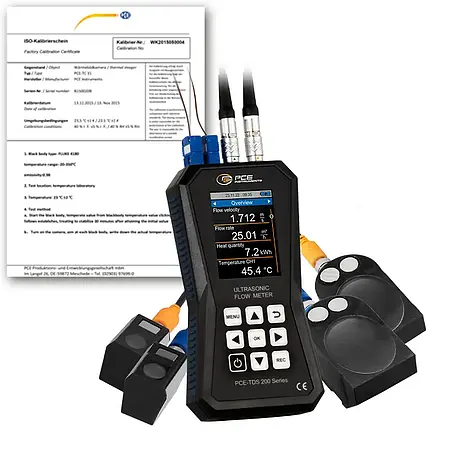

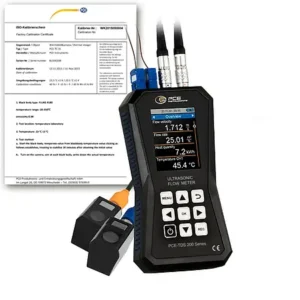

Name: Ultrasonic testing device PCE-TDS 200+ SL-ICA incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 83157
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ SL-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor yang dipasang di pipa, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini banyak digunakan di industri manufaktur, utilitas air, dan sistem pemanas untuk memantau efisiensi aliran.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB, dengan interval penyimpanan yang dapat disesuaikan dari 1 detik hingga 12 jam. Fitur data logger memungkinkan pengguna merekam dan menganalisis tren aliran secara rinci, baik dalam bentuk tabel maupun grafik melalui perangkat lunak opsional. Selain itu, alat ini mendukung berbagai satuan pengukuran, termasuk m³, liter, galon, dan lainnya, sehingga mudah digunakan di berbagai skenario industri. Dengan kalibrasi standar ISO atau DAkkS yang tersedia sebagai opsi, alat ini menjamin keandalan hasil pengukuran.

Flowmeter ini dilengkapi dengan dua pasang sensor yang dirancang untuk pipa berukuran kecil (DN 15-100 mm) dan besar (DN 300-6000 mm), memastikan kompatibilitas dengan berbagai jenis instalasi pipa. Sensor kecil memiliki ketahanan suhu -30 hingga 160°C dan dilengkapi magnet untuk pemasangan mudah pada logam feromagnetik. Sementara itu, sensor besar cocok untuk aplikasi di pipa berukuran ekstra besar, dengan sistem pengikatan menggunakan tali kabel yang dapat dilepas. Kedua sensor ini didukung oleh alat bantu instalasi yang memandu pengguna dalam penempatan optimal untuk memaksimalkan kualitas sinyal.

Untuk aplikasi pengukuran panas, flowmeter ini dapat diintegrasikan dengan dua termokopel tambahan yang terhubung ke aliran dan balik sistem pipa. Dengan memanfaatkan perbedaan suhu dan data kecepatan aliran, alat ini mampu menghitung jumlah panas yang ditransfer, sekaligus menampilkan biaya per unit panas jika diperlukan. Fitur ini sangat berguna dalam inspeksi sistem pemanas atau pendingin, di mana efisiensi energi menjadi faktor kritis. Tampilan LC 2,8 inci yang jelas memudahkan pembacaan data langsung di lapangan, sementara antarmuka perangkat lunak memungkinkan pengaturan dan pemantauan real-time dari komputer.

Produk ini dilengkapi dengan paket lengkap termasuk sensor aliran kecil dan besar, termokopel, kabel penghubung, gel ultrasonik, dan alat bantu instalasi seperti pita pengukur dan tali kabel. Dengan desain portabel yang disimpan dalam casing plastik kokoh, flowmeter ini ideal untuk penggunaan di lapangan maupun lingkungan industri yang menuntut ketahanan. Kombinasi antara akurasi tinggi, kalibrasi standar, dan kemudahan penggunaan membuat PCE-TDS 200+ SL-ICA menjadi solusi andal untuk berbagai kebutuhan pengukuran aliran dan panas di sektor industri manufaktur, energi, dan utilitas. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200+ SL-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 L SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
