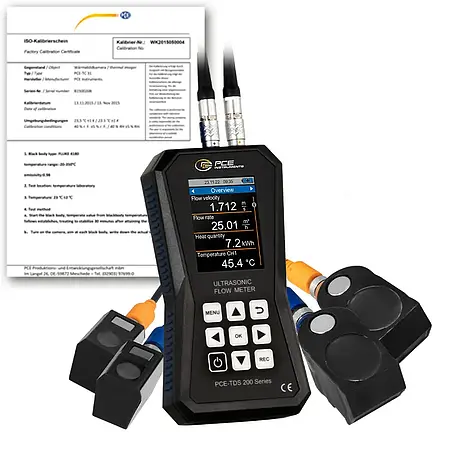

Name: Ultrasonic testing device PCE-TDS 200 SM-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83159
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200 SM-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan jumlah panas pada berbagai jenis media cair. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu transit gelombang suara antara dua sensor yang dipasang di pipa, sehingga tidak mengganggu aliran atau merusak pipa. Alat ini banyak digunakan di industri manufaktur, utilitas air, serta sistem pemanas dan pendingin.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB, dilengkapi fungsi data logger yang dapat diatur dari interval 1 detik hingga 12 jam. Pengguna dapat dengan mudah membaca dan menganalisis data melalui software opsional, baik dalam bentuk tabel, grafik, atau laporan PDF. Fitur kalibrasi standar yang sudah termasuk sertifikat ISO menjamin keandalan hasil pengukuran. Selain itu, tampilan LC 2,8 inci yang jelas memudahkan pengoperasian langsung di lapangan.

Flowmeter ini dilengkapi dengan dua pasang sensor (PCE-TDS 200 S dan M) yang dirancang untuk pipa dengan diameter berbeda, mulai dari DN 15 hingga 700 mm. Sensor-sensor ini tahan suhu ekstrem (-30 hingga 160°C) dan dilengkapi magnet atau pengikat kabel untuk pemasangan yang fleksibel pada pipa ferrous maupun non-ferrous. Untuk memastikan sinyal optimal, alat ini menyediakan bantuan instalasi visual yang mengecek jarak antar-sensor dan kualitas sinyal secara real-time. Fitur ini membuat proses setup menjadi lebih mudah digunakan, bahkan untuk teknisi pemula.

Aplikasi utamanya mencakup monitoring aliran di sistem HVAC, audit energi, serta kontrol proses di industri kimia dan makanan. Dengan tambahan termokopel opsional (PCE-TDS 200+), alat ini dapat menghitung jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar, sekaligus menampilkan biaya per unit energi. Kemampuan ini sangat berguna untuk inspeksi efisiensi pemanas atau pendingin. Selain itu, ekspor data ke format .csv memungkinkan integrasi dengan sistem manajemen data perusahaan.

Produk ini hadir dalam paket lengkap termasuk gel ultrasonik, pita ukur, kabel USB-C, dan casing plastik untuk penyimpanan aman. Desainnya yang portabel dan antarmuka intuitif menjadikannya solusi ideal untuk penggunaan lapangan maupun laboratorium. Dengan kombinasi fitur canggih dan kemudahan operasional, ultrasonic flowmeter ini tidak hanya meningkatkan produktivitas tetapi juga memastikan kepatuhan terhadap standar industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200 SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
