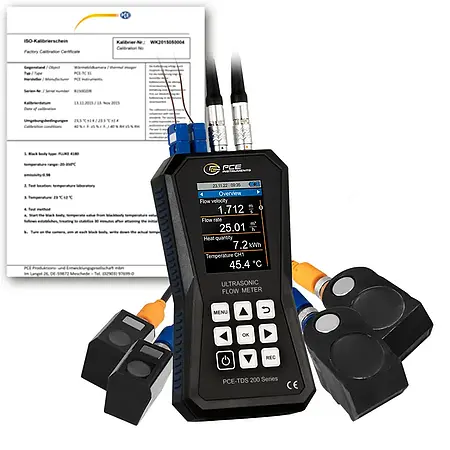

Name: Ultrasonic testing device PCE-TDS 200+ SM-ICA incl. ISO-Calibration Certrificate
Brand: PCE-Instruments
SKU: 83161
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan jumlah panas pada berbagai jenis media cair. Dengan rentang pengukuran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi industri yang membutuhkan presisi. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor yang dipasang di pipa, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan fluida. Alat ini banyak digunakan di industri manufaktur, utilitas air, serta sistem pemanas dan pendingin.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB, dengan interval penyimpanan yang dapat disesuaikan dari 1 detik hingga 12 jam. Fitur data logger memungkinkan pengguna merekam dan menganalisis tren aliran secara rinci, baik dalam bentuk tabel maupun grafik melalui perangkat lunak opsional. Selain itu, alat ini mendukung berbagai satuan pengukuran, termasuk m³, liter, galon, dan lainnya, sehingga mudah digunakan di berbagai skenario industri. Dengan kalibrasi standar ISO atau DAkkS yang tersedia sebagai opsi, alat ini menjamin keandalan hasil pengukuran sesuai standar internasional.

Flowmeter ini dilengkapi dengan dua pasang sensor (ukuran kecil dan menengah) yang dapat dipasang pada pipa dengan diameter berbeda, mulai dari DN 15 hingga DN 700. Sensor-sensor ini memiliki ketahanan suhu -30 hingga 160°C dan dapat dipasang menggunakan magnet atau kabel ties yang dapat dilepas, memudahkan instalasi di lokasi yang sempit. Fitur bantuan instalasi grafis memastikan posisi sensor optimal dengan menampilkan kualitas sinyal dan jarak antar-sensor secara real-time. Kombinasi fleksibilitas dan akurasi tinggi membuat alat ini ideal untuk inspeksi sistem pemanas, pemantauan distribusi air, atau aplikasi proses industri lainnya.

Untuk pengukuran termal, flowmeter ini dapat diintegrasikan dengan termokopel tambahan guna menghitung jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar. Kemampuan ini sangat berguna dalam audit energi, efisiensi sistem HVAC, atau analisis performa heat exchanger. Selain itu, alat ini dapat menghitung biaya per unit panas secara langsung selama pengukuran berlangsung, memberikan informasi finansial yang bermanfaat bagi manajemen fasilitas. Layar LC 2,8 inci yang jelas memudahkan pembacaan data di lapangan, sementara antarmuka perangkat lunak memungkinkan konfigurasi jarak jauh dan ekspor data ke format .csv atau laporan PDF.

Dengan kelengkapan paket yang mencakup sensor, kabel, gel ultrasonik, dan alat bantu instalasi, PCE-TDS 200+ siap digunakan langsung di berbagai lingkungan industri. Desainnya yang portabel dan casing plastik yang kokoh memastikan daya tahan selama transportasi dan penggunaan di lapangan. Kombinasi fitur canggih, kemudahan penggunaan, dan dukungan kalibrasi standar menjadikan alat ini solusi komprehensif untuk kebutuhan pengukuran aliran dan energi di sektor manufaktur, utilitas, maupun penelitian. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200+ SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certrificate
