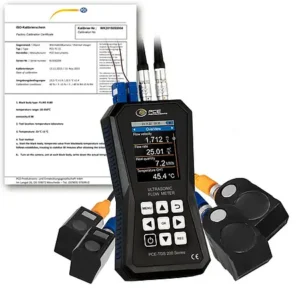

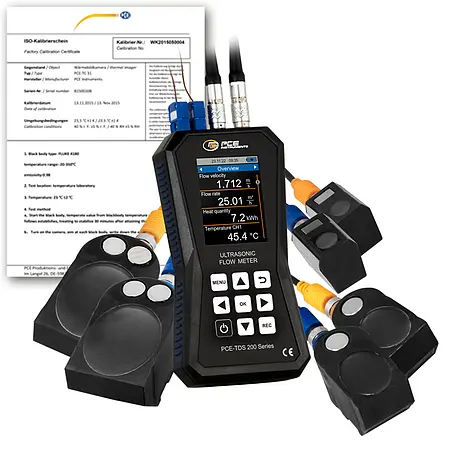

Name: Ultrasonic testing device PCE-TDS 200+ SML-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83163
Availability: InStock
Rating: 5 (1 reviews)

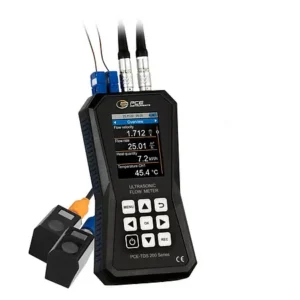

Ultrasonic flowmeter PCE-TDS+ 200 SML-ICA adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk pengukuran kecepatan, volume aliran, dan panas dengan akurasi tinggi. Alat ini memiliki rentang pengukuran hingga ±32 m/s dengan reproduktibilitas ±0,5% dari nilai terukur, menjadikannya solusi presisi untuk berbagai aplikasi industri. Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, alat ini ideal untuk pemantauan jangka panjang dan analisis tren. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu transit gelombang suara antara dua sensor, yang dipasang di luar pipa tanpa perlu kontak langsung dengan media.

Alat ini cocok untuk industri manufaktur, utilitas, dan HVAC karena kemampuannya mengukur berbagai jenis media, termasuk cairan bersih hingga yang mengandung partikel. Dengan tiga pasang sensor yang disertakan (S, M, L), alat ini dapat menangani pipa berukuran DN15 hingga DN6000, memastikan fleksibilitas dalam instalasi. Fitur instalasi berbantuan grafis memudahkan pengguna memposisikan sensor dengan jarak dan sinyal optimal. Selain itu, tampilan LC 2,8″ yang jelas menampilkan hasil pengukuran dalam berbagai satuan, seperti m³, liter, atau galon, sesuai kebutuhan pengguna.

Untuk aplikasi termal, flowmeter ini dapat diintegrasikan dengan termokopel opsional (PCE-TDS 200+) guna mengukur perpindahan panas dalam sistem pipa. Dengan menghitung selisih suhu antara aliran masuk dan keluar serta kecepatan aliran, alat ini mampu menentukan jumlah energi panas sekaligus memperkirakan biaya per unit. Fitur ini sangat berguna untuk audit energi di pabrik atau gedung komersial. Data yang terekam dapat diekspor dalam format .csv atau laporan PDF melalui perangkat lunak pendamping, memungkinkan analisis mendetail dan dokumentasi yang rapi.

Dari segi operasional, ultrasonic flowmeter ini mudah digunakan berkat antarmuka yang intuitif dan dukungan perangkat lunak yang memungkinkan konfigurasi jarak jauh serta tampilan live data. Pengguna dapat mengatur interval penyimpanan data dari 1 detik hingga 12 jam, disesuaikan dengan kebutuhan proyek. Sensor dilengkapi magnet dan pengikat kabel yang dapat dilepas, memudahkan pemasangan pada pipa besi atau material lainnya. Ketahanan sensor terhadap suhu ekstrem (-30 hingga 160°C) menjamin kinerja stabil di lingkungan industri yang menantang.

Produk ini telah dilengkapi dengan kalibrasi standar ISO, menjamin keandalan hasil pengukuran sesuai persyaratan internasional. Paket penjualan mencakup semua komponen esensial, termasuk gel ultrasonik, pita pengukur, dan kotak plastik untuk penyimpanan aman. Dengan kombinasi fitur canggih dan kemudahan penggunaan, PCE-TDS+ 200 SML-ICA menjadi pilihan ideal untuk inspeksi rutin, pemeliharaan preventif, atau optimasi sistem aliran di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS+ 200 SML-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
