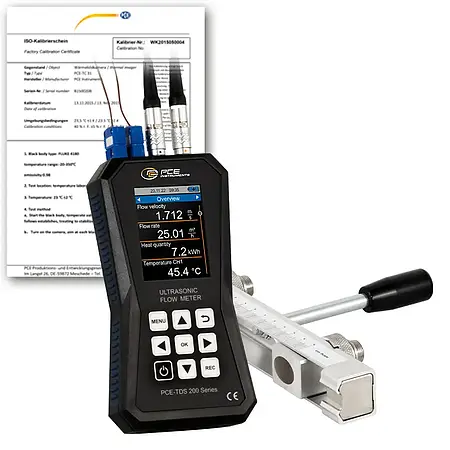

Name: Ultrasonic testing device PCE-TDS 200+ SR-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 83167
Availability: InStock
Rating: 5 (1 reviews)

Ultrasonic flowmeter PCE-TDS 200+ adalah alat ukur aliran berbasis ultrasonik yang dirancang untuk memberikan akurasi tinggi dalam mengukur kecepatan, volume aliran, dan panas pada berbagai jenis media. Dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, alat ini ideal untuk pemantauan jangka panjang dan analisis data. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung waktu tempuh gelombang suara antara dua sensor, sehingga dapat menentukan kecepatan aliran tanpa kontak langsung dengan media. Alat ini banyak digunakan di industri manufaktur, utilitas air, dan sistem pemanas untuk memastikan efisiensi operasional.

Salah satu keunggulan utama flowmeter ini adalah kemampuannya menangani berbagai ukuran pipa, mulai dari DN 15 hingga DN 100, dengan tingkat akurasi bervariasi tergantung diameter pipa. Untuk pipa berukuran DN ≥50, akurasinya mencapai ±1,5% f.s., sementara untuk pipa lebih kecil, akurasinya tetap presisi di ±3,5% f.s. Reproduktibilitas ±0,5% menjadikannya alat yang konsisten dalam pengukuran berulang. Fitur instalasi berbantuan grafis memudahkan pengguna memposisikan sensor dengan jarak dan sudut optimal, sehingga meminimalkan kesalahan pengukuran. Dengan kalibrasi standar ISO yang disertakan, pengguna dapat memastikan keandalan data yang dihasilkan.

Flowmeter ini dilengkapi dengan layar LC 2,8 inci yang mudah dibaca dan menampilkan berbagai satuan pengukuran, seperti m³, liter, galon, dan lainnya. Fungsi data logger memungkinkan perekaman data dengan interval yang dapat disesuaikan, dari 1 detik hingga 12 jam, sesuai kebutuhan pengguna. Selain itu, perangkat ini juga mendukung analisis lanjutan melalui perangkat lunak opsional, di mana data dapat ditampilkan dalam bentuk tabel, grafik, atau diekspor ke format .csv untuk pengolahan lebih lanjut. Kemampuan ini membuatnya sangat berguna dalam aplikasi industri yang memerlukan pelacakan dan pelaporan data secara rinci.

Untuk aplikasi sistem pemanas, flowmeter ini dapat diintegrasikan dengan termokopel tambahan guna mengukur perbedaan suhu antara aliran masuk dan keluar. Dengan kombinasi data kecepatan aliran dan suhu, alat ini mampu menghitung jumlah panas yang ditransfer, bahkan menampilkan biaya per unit panas secara real-time. Fitur ini sangat bermanfaat dalam inspeksi sistem pemanas sentral atau audit energi. Sensor magnetik pada rail memudahkan pemasangan di pipa logam feromagnetik, sementara gel ultrasonik yang disertakan memastikan kualitas sinyal optimal.

Dengan desain yang mudah digunakan dan kelengkapan aksesori seperti kabel penghubung, pengikat kabel, dan tas plastik, flowmeter ini siap digunakan langsung di lapangan. Kombinasi antara teknologi canggih, antarmuka yang intuitif, dan dukungan perangkat lunak membuatnya menjadi solusi lengkap untuk pengukuran aliran di berbagai sektor industri. Baik untuk pemantauan rutin, penelitian, atau pemecahan masalah sistem, alat ini menawarkan fleksibilitas dan keandalan yang dibutuhkan oleh profesional di bidangnya. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 SR SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic testing device PCE-TDS 200+ SR-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ SR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
